Стабилизация напряжения на удаленной нагрузке при использовании источников питания Delta Elektronika

Одной из возможностей профессиональных источников питания Delta Elektronika является дистанционное регулирование выходного напряжения (функция обратной связи по напряжению). Однако применение данной функции допустимо только при условии, если клиент может использовать дополнительную пару проводов для обратной связи, а это не всегда выполнимо. Для решения подобных нестандартных ситуаций Delta Elektronika B.V. предлагает дополнительные модули и опции.

Приведем пример использования возможности дистанционного регулирования выходного напряжения у источников питания Delta Elektronika в зависимости от нагрузки при решении конкретной задачи заказчика: поддержание (регулирование) напряжения на глубине, порядка 2 км, при изменении нагрузки. При этом использование дополнительных проводов для осуществления обратной связи по напряжению не представлялось возможным. В связи с малыми размерами скважины возможно было использовать только основной выход источника (двухжильный кабель). Подключение отдельного кабеля для организации обратной связи по напряжению (вход S+ S- источника) было невозможно.

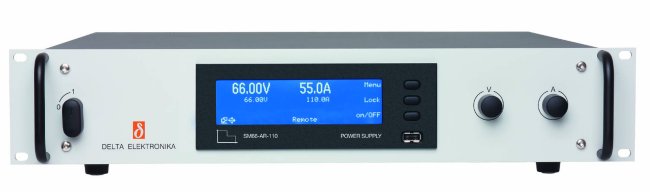

Для решения данной проблемы было предложено использование дополнительного модуля эмуляции INT MOD SIM на основе источника питания Delta Elektronika серии SM3300.

Модуль эмуляции INT MOD SIM - это многофункциональный модуль, имеющий большое количество возможностей: эмуляция солнечных панелей, эмуляция внутреннего сопротивления источников питания, эмуляция функции - "ограничения тока с перегибом", а также функцию автоматической компенсации падения напряжения на силовом проводнике без применения для этого дополнительных проводов. Именно эта функция модуля и была использована в комплексе с источником питания Delta Elektronika серии SM3300.

Для корректной работы модуля эмуляции INT MOD SIM необходимо задать несколько параметров c помощью WEB-интерфейса. На основании введенных данных и измеренного значения тока модуль сам рассчитывает необходимые значения и увеличивает выходное напряжение на определенную величину - для компенсации падения напряжения на силовом проводнике.

Возможны три варианта настройки модуля эмуляции INT MOD SIM:

1. расчет сопротивления проводника в зависимости от удельного сопротивления материала, длины и площади поперечного сечения проводника;

2. измерение напряжений на выходе источника и на нагрузке при соответствующем токе;

3. измерение сопротивления проводника.

При настройке модуля и установке его в слот источника питания Delta Elektronika серии SM3300 источник будет автоматически выдавать повышенное напряжение на выходе (напряжение ограничивается максимальным выходным напряжением), тем самым компенсируя падение напряжения на кабеле (длина кабеля 2 км).

Реализация данной функции также возможна без применения модуля INT MOD SIM. Например, для более ранних серий SM800, SM 1500, SM 3000, SM 6000 при условии, что данные серии имеют опцию "контроллер Ethernet", т.е. имеется возможность закачки программ. В этом случае необходимо предварительно создать программу и закачать ее в Ethernet-контроллер данных серий источников питания Delta Elektronika.

---

---
