Источники бесперебойного питания

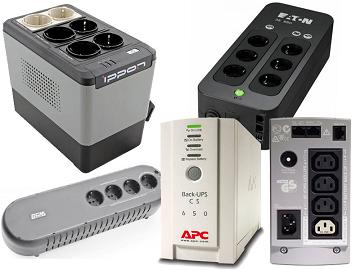

Источники бесперебойного питания - автоматическое устройство, используемое для защиты оборудования от помех, которые могут возникнуть в электросети или в результате внезапного её отключения. Эти устройства устанавливаются между оборудованием, требующим защиты, и источником электроэнергии. Задача, которая при этом решается - обеспечение стабильности подаваемой нагрузки за счёт энергии аккумуляторных батарей в ситуации, когда параметры напряжения вышли из диапазона рабочих значений.

Если же сетевое напряжение находится в рабочих пределах, источники бесперебойного питания (ИБП) в некоторых случаях могут корректировать параметры сетевой нагрузки. Они содержат блок аккумуляторных батарей и специализированный зарядный блок. Чем больше мощности требует защищаемое оборудование, тем большей мощности понадобится ИБП.

Типы ИБП

• Оффлайновые. Начинают работать когда возникают нарушения в электросети. Работы таких ИБП хватает на 4 -8 минут, этого обычно достаточно для завершения текущих процессов. Используются для работы компьютеров, телевизоров, оргтехники;
• Линейно-интерактивные. Способны не только поддерживать работу защищаемого оборудования при отключении или нарушении электропитания, но и регулировать параметры напряжения. Работают от ранее заряженных батарей, но могут быть укомплектованы дополнительными блоками. Универсальны и используются для защиты домашней, офисной, и даже промышленной техники;
• Онлайновые. Предназначены для использования в промышленности. Полностью защищают оборудование, что объясняется особенностью работы. Выпрямитель преобразует переменное напряжение в постоянное, затем оно вновь преобразуется в переменное, и подаётся на защищаемую технику.

ИБП разделяются и по мощности. Мощность до 3000 ВА считается небольшой, бесперебойники могут работать от обычной сети. Мощность промышленных ИБП может достигать 800 кВА, они требуют отдельную линию питания с защитными и коммутационными блоками.

Факторы, влияющие на выбор ИБП

Определяющими факторами для подбора являются:

• мощность защищаемого оборудования. Складывается из мощностей каждого элемента, подключаемого к ИБП;
• время, в течение которого должно обеспечиваться автономное питание. Чаще всего батареи ИБП достаточно для 5-10 минут работы: можно успеть сохранить данные и корректно завершить начатые процессы. Если работа техники, например, котла отопительной системы, должна быть непрерывной, необходимо использовать устройства с повышенной ёмкостью;
• форма напряжения имеет существенное значение для анализаторов и сложного измерительного оборудования.

ИБП большой мощности имеют маркировку 3/1 и 3/3, указывающую на число фаз на входе и на выходе, и используется для защиты телекоммуникационного оборудования, дата-центров, крупных банков и физико-химических лабораторий. Основная особенность устройства – модульная структура, позволяющая наращивать мощность в зависимости от типа техники.

---

---
