Автоматика для твердотопливных котлов

Для отопления коттеджей, дач, сельских домов на сегодняшний день довольно часто используются системы обогрева с твердотопливными котлами (ТК). В качестве топлива в таких котлах могут применяться дрова, уголь или специальные брикеты. Для повышения эффективности и надежности таких систем, а также облегчения управления ими, применяются средства автоматики. На сайте аквасвит.рф белгород можно ознакомиться с широким спектром таких приборов и устройств.

Принцип работы

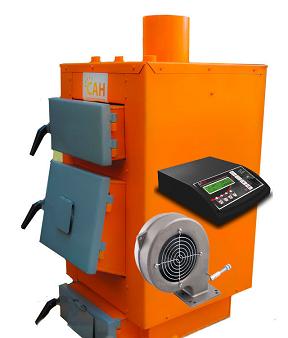

В стандартный состав средств автоматики для твердотопливных котлов входят:

• контроллер;
• нагнетающий вентилятор;
• датчики температуры.

Кроме того, в систему могут быть включены циркулярный насос и регулятор тяги.

Основной задачей автоматики является обеспечение оптимального режима сгорания топлива и безопасности работы ТК. В зависимости от показаний датчика температуры воды в котле контроллер вырабатывает различные команды режима работы вентилятора, установленного на месте заслонки:

• При недостаточной температуре вентилятор включается на полные обороты. При этом в топку поступает большее количество кислорода, горение становится более интенсивным, температура воды повышается.
• При перегреве вентилятор по команде контроллера останавливается, топливо едва тлеет, выделяя небольшое количество тепла.
• В рабочем режиме вентилятор вращается на средних оборотах, поддерживая оптимальную температуру.

Наряду с датчиком температуры воды в системе могут применяться дополнительные датчики, устанавливаемые в дымоходе, внутри дома и  за его пределами. Такая информация позволяет обеспечивать дополнительную безопасность, а также дает возможность автоматически корректировать температуру настройки ТК.

Для управления контуром отопления помещения и повышения КПД твердотопливного котла к системе может быть также подключен циркуляционный насос.

Основные преимущества

Использование для ТК средств автоматизации позволяет:

• сократить затраты на отопление за счет более эффективного использования топлива;
• освободить пользователя от однообразного труда по наблюдению за температурой теплоносителя в системе и ручной регулировкой процесса горения топлива.

Режимы работы

Контроллер системы обычно имеет следующие режимы работы:

• Растопка. В этом режиме после загрузки топлива и установки заданной температуры запускается вентилятор. Вентилятор раздувает огонь до тех пор, пока не будет достигнута заданная температура.
• Рабочий режим. В этом режиме поддерживается заданная температура воды путем включения и выключения вентилятора.
• Контроль. Это режим для случая, когда температура воды слишком высока. При этом происходят кратковременные включения вентилятора для поддержания тления топлива.
• Тревога. Подается звуковой сигнал. Переход в этот режим возможен при температуре, близкой к закипанию воды, при слишком низкой температуре (закончилось топливо), неисправности датчиков.

---

---
