Устройство трекового освещения с точки зрения электрики

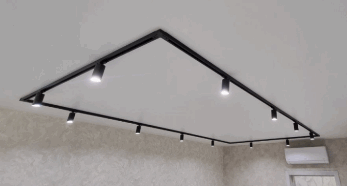

Трековое освещение — это не только дизайнерское решение, но и достаточно сложная электротехническая система. Основное преимущество этой системы заключается в гибкости и возможности перемещать источники света вдоль шинопровода. Но за этой внешней простотой стоит сложная электрическая структура, которую важно понимать при установке. Рассмотрим, как устроено трековое освещение с точки зрения электрики.

Основные компоненты трековой системы

Трековая система освещения состоит из нескольких ключевых элементов, каждый из которых выполняет свою роль с точки зрения подачи и распределения электричества:

1. Шинопровод (трек) — это главный элемент системы, представляющий собой металлический профиль, внутри которого находятся токопроводящие шины (контакты). Шинопровод бывает однофазным, двухфазным и трехфазным, что определяет количество линий питания и возможности подключения светильников.

2. Соединительные элементы — различные адаптеры и коннекторы, которые позволяют соединять несколько участков трека в одну систему. Они также могут включать электрические контакты для передачи питания между участками.

3. Токопроводящие шины — обычно представляют собой медные или латунные проводники, по которым передается напряжение к подключенным светильникам.

4. Светильники (модули) — световые приборы, которые через специальные адаптеры подключаются к треку и получают питание от токопроводящих шин.

5. Питающий адаптер (фидер) — это элемент, через который трек подключается к основной электрической сети. Фидер подает питание на токопроводящие шины внутри трека.

6. Управляющая система — в случае более сложных систем может быть предусмотрена система управления, которая регулирует интенсивность света, его цвет и другие параметры. Управление может осуществляться как вручную, так и через смарт-системы (например, с помощью диммеров или систем «умного дома»).

Принципы работы трековой системы с точки зрения электрики

Трековое освещение работает по достаточно простому электрическому принципу: через шинопровод подается питание на светильники, которые получают электрическую энергию через контактные элементы. Однако, несмотря на кажущуюся простоту, трековые системы требуют учета ряда электротехнических нюансов.

1. Фазность трека: однофазные, двухфазные и трехфазные системы

• Однофазные системы — самые простые. В них используется одна линия питания, которая передает напряжение на все подключенные светильники. Все светильники в такой системе управляются одновременно, что упрощает монтаж и подключение.

• Двухфазные и трехфазные системы — более сложные и позволяют управлять светильниками по отдельным группам. В этих системах каждая группа светильников может быть подключена к своей фазе, что дает возможность контролировать разные зоны освещения независимо друг от друга. Например, в трехфазной системе можно настроить три независимые линии питания и управлять каждой из них отдельно.

2. Подключение к сети и распределение питания

Питающий адаптер (фидер) подключает шинопровод к общей электрической сети помещения. Как правило, это стандартная однофазная сеть с напряжением 220 В, которая присутствует в большинстве бытовых и коммерческих объектов. При монтаже важно правильно рассчитать мощность нагрузки, которую будут потреблять светильники, и выбрать подходящий кабель для подключения, чтобы избежать перегрева проводов и перегрузок.

3. Контактная группа и безопасность подключения

Для подключения светильников к треку используются специальные адаптеры, которые обеспечивают надежный контакт с токопроводящими шинами. Эти адаптеры могут содержать механизмы для легкой установки и снятия светильников без необходимости отключения системы от электросети. Это одно из главных удобств трековых систем.

Безопасность такого подключения обеспечивается изоляцией шин и качественными контактами, которые препятствуют замыканию или возникновению искр. Важно соблюдать рекомендации по мощности и количеству подключаемых светильников, чтобы не перегрузить систему.

4. Управление и регулировка света

Современные трековые системы могут быть оснащены устройствами для регулировки света, такими как диммеры или системы дистанционного управления. Диммеры позволяют изменять яркость светильников, что добавляет гибкость в управлении освещением. Для таких систем важно учитывать электрическую нагрузку, которую диммер может поддерживать, и соответствие типов ламп (светодиодные, галогенные и т.д.).

В сложных системах можно установить контроллеры для управления освещением через приложения или «умные» устройства, что потребует интеграции с дополнительными электрическими компонентами и протоколами передачи данных.

Важные моменты при установке трекового освещения с точки зрения электрики

1. Правильный расчет нагрузки. Перед установкой трекового освещения важно рассчитать суммарную мощность всех светильников, которые будут подключены к треку. Это необходимо для выбора подходящего питающего кабеля, автоматического выключателя и защитных устройств. Перегрузка системы может привести к перегреву проводов и короткому замыканию.

2. Заземление. Обязательное заземление шинопровода и светильников является важной мерой для обеспечения безопасности. Особенно это актуально для металлических треков, так как наличие контакта с проводниками без заземления может стать причиной удара током при неисправности.

3. Сечение проводов. Питание трека должно осуществляться с помощью кабеля с подходящим сечением проводников. Слишком тонкий провод может не выдержать токовой нагрузки, что приведет к его перегреву и повреждению. В большинстве случаев для трековых систем освещения достаточно провода с сечением 1,5-2,5 мм?.

4. Защита от перегрева. Для предотвращения перегрева трековой системы и светильников необходимо соблюдать рекомендации по максимальной мощности подключаемых приборов. Также стоит учитывать вентиляцию вокруг светильников, особенно если используются мощные лампы.

5. Распределение фаз. В случае использования двух- или трехфазных систем необходимо правильно распределить нагрузку между фазами. Это позволяет избежать перекосов по нагрузке в сети и обеспечивать стабильную работу всей системы.

6. Надёжность крепления. Важно убедиться, что всё смонтировано так, что никогда не отвалится. Особенно важно убедиться в этом в случае установки трекового освещения на натяжных потолках, поскольку механизм крепления располагается за полотном и после установки потолка проверить его надёжность будет сложность.

Заключение

Трековое освещение — это удобная и многофункциональная система, которая предоставляет широкие возможности для управления освещением. С точки зрения электрики, это достаточно сложная конструкция, требующая грамотного подхода к расчетам мощности, подключению и защите системы. Правильный монтаж и настройка обеспечат долговечную и безопасную эксплуатацию трекового освещения.

---

---
