Газовые хроматографы: принципы работы и конструкционные особенности

Газовые хроматографы производят количественный анализ газообразных смесей, являются распространённым лабораторным прибором, востребованным в различных сферах научной и производственной деятельности.

Принцип работы.

Принцип работы газовых хроматографов базируется на взаимодействии газа-носителя с инертной твёрдой или жидкостной фазой. Газом-носителем выступают водород, инертные газы (аргон или гелий), а также химически малоактивные азот или углекислый газ.

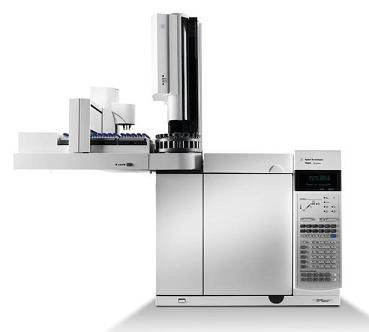

Сегодня современные производители газовых хроматографов, например, компания Agilent, предлагают научным и производственным лабораториям модели, производящие твёрдофазную или жидкофазную хроматографию. Для первого случая используются угольные, силикагельные и оксидо-алюминиевые носители. Во втором, носителем являются жидкости, нанесённые на инертную поверхность.

Узнать подробнее об устройстве и принципах работы газового хроматографа Agilent вы сможете, перейдя вот по этой ссылке: http://www.meta-chrom.ru/company/articles/agilent/.

Типовая конструкция газовых хроматографов.

Мы можем говорить о типовой схеме газовых хроматографов, поскольку их конструкция должна выполнять одну и главную функцию – производить газовую хроматографию. А потому абсолютно у всех моделей имеются следующие общие узлы и механизмы:

1.      Газовый резервуар.

Это баллоны с закаченным сжиженным или сжатым газом, находящимся под давлением 150 атм. На выходе из баллона специальный редуктор уменьшает давление газа до приемлемых показателей в 4-10 атм.

В РФ установлена особая маркировка баллонов в зависимости закаченных в них газов:

• Чёрный окрас для азота;
• Тёмно-зелёный – для водорода;
• Коричневый – для гелия;
• Серый – для чистого, а чёрный с синей надписью – для технического аргона;
• Голубой – для кислорода;
• Красный – для горючих газовых смесей.

2.      Механизм введения проб.

Подаёт в хроматографические колонки анализируемую газовую или жидкостную смесь. В последнем случае (анализ жидкостных смесей) устройство совмещено с испарителем. В этом случае жидкость подается микрошприцем, который прокалывает эластическую прокладку испарителя, нагретого на 50 градусов выше температуры хроматографических колонок.

3.      Хроматографические колонки.

Они бывают капиллярными и насадочными. Последние изготавливают из стекла, стали, меди или фторопласта. Их размеры: диаметр - 2-4 мм, высота – 1-4 метра. Но в последнее время всё большую популярность получают капиллярные колонки, изготовленные из кварца, длина которых составляет 30-60 м.

4.      Детекторы.

Это измеряющие приборы, которые фиксируют аналитический компонент, который не характерен для подвижной фазы.

---

---
