Системы автоматизированного управления газовых хранилищ СУГ

Возможность хранения газа в сжиженном виде в значительной мере обусловила его востребованность у потребителей в качестве важнейшего вида топлива. В свою очередь, это потребовало обеспечения контроля, учёта и управления на объектах его хранения. Их основой являются специальные резервуары, аналогичные тем, что применяются для хранения нефтепродуктов. Например, в номенклатуре поставок резервуарного завода по адресу http://sarrz.ru/produkciya/sosudy_dlya_hraneniya_szhizhennogo_gaza_sug/ можно увидеть продукцию, рассчитанную на хранение от 3 до 200 кубометров жидкого топлива.

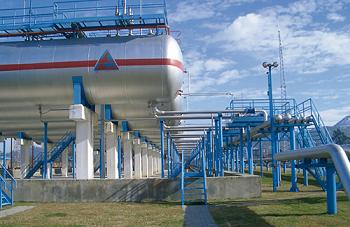

Типичное хранилище сжиженного углеводородного газа (СУГ) состоит не только из резервуаров для его хранения, но представляет  из себя целый комплекс оборудования, доводящего этот продукт до потребителя. Важнейшей её частью является автоматизированная система управления и контроля  за этим оборудованием и характеристиками СУГ, находящегося в хранилище и поступающего на переработку (доведение газа до своего естественного состояния) и выдачу в распределительную газопроводную сеть.

Причём, эта система выполняет не только технологические функции, но используется для коммерческого учёта, что предъявляет особые требования к её точности. Касается это, в первую очередь, датчиков, размещённых практически на всех компонентах газохранилища. С их помощью получают информацию о следующих параметрах:

• масса и объём СУГ в резервуаре;
• плотность жидкости;
• температура в различных частях резервуара;
• содержание пропана;
• характеристики границы раздела продукта на жидкую и газообразную части (уровень раздела, масса пара и т.д.).

Данные с датчиков поступают в аппаратуру системы и преобразуются в цифровой код, который можно использовать для дальнейшей компьютерной обработки  и визуализации операторами. Газовые хранилища – это объёмные сооружения, и для передачи этой телеметрической информации требует большое количество кабельных линий. Поэтому в современных автоматизированных системах широко используются беспроводные каналы её передачи.

Независимо от типа канала связи, все эти собранные данные интегрируются в центральном пункте управления, основой которого является уже не оборудование (по существу, это традиционные компьютеры), а специализированное программное обеспечение, или SCADA – система, обеспечивающая непрерывный контроль за вышеуказанными параметрами и их визуализацию в удобном для восприятия оператором виде. При этом широко используется не только графическое, но и объёмное представление контролируемых объектов.

Причём, оператору нет необходимости помнить нормальные значения этих данных, потому что система сама контролирует их по так называемым уставкам, то есть пределам допустимых значений.

---

---
