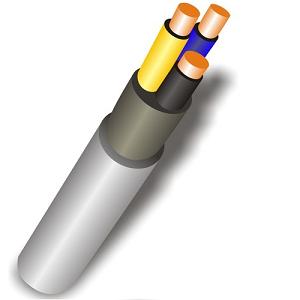

Силовой кабель

Силовой кабель используется для подвода токов значительной величины в электроустановках. Силовые кабели рассчитываются на напряжение до 1 кВ. Основной параметр силового кабеля — величина токов, которые по нему можно проводить без опасности перегрева. Также кабели классифицируют по типу изоляции и предназначению.

Наибольшее распространение получили силовые кабели из алюминия и меди в ПВХ изоляции. Для проводки в домах оптимальный вариант — кабель ВВГ, а также его усовершенствованный вариант — кабель NYM. Для разводки в нежилых помещениях широко применяется кабель АВВГ ввиду низкой себестоимости.

Основным регламентирующим документом, определяющим характеристики силовых кабелей, является ГОСТ 16442-80 (для кабелей с пластмассовой изоляцией). Продукцию в соответствии с данным гостом выпускают многие отечественные предприятия, например, Завод КвантКабель (http://kvantcable.ru/catalog/kabel-nym). Возможность покупки напрямую от производителя делает выгодной цену на кабель. Когда вопрос стоимости первостепенен, то пользуются алюминиевым одножильным кабелем. В пересчете на поперечное сечение жил он обладает наиболее низкой себестоимостью. При этом следует помнить, что прокладывать его в жилых помещениях нельзя.

В жилых помещениях, а также в производственных с повышенным уровнем пожарной опасности, следует использовать негорючие кабели. Они обозначаются приставкой НГ в конце обозначения. Негорючесть ПВХ обеспечиваются за счет большого процента минерального наполнителя. Противодействие горению обеспечивается при прокладке кабелей раздельно в своих кабель каналах, а не в общем пучке. Это обстоятельство следует учитывать при монтаже. Для разделения кабелей можно применять металлорукав.

Обычно кабель прокладывается в гофртрубах. При этом их нужно покупать дополнительно. Можно пойти более экономичным путем — использовать кабель с усиленной внешней защитой. Кабель NYM обладает двумя внешними оболочками из толстого ПВХ. Гофртруба при этом не требуется. Кабель NYM можно применять там же, где и ВВГ, в том числе и в жилых помещениях. Механическая прочность самого кабеля при этом будет намного выше.

Высоковольтные силовые кабели имеют изоляцию из сшитого полиэтилена. Полиэтилен с особым молекулярным составом очень хорошо противостоит образованию электрических искр. Наиболее высокое напряжение для таких кабелей — 150 киловольт. Наибольшее распространение получили полиэтиленовые кабели на 10 кВ. Они используются для оформления высоковольтных входов на подстанции.

---

---
