Трубопроводная арматура : балансировочные клапаны

В сетях трубопроводов различного назначения часто применяется арматура специального типа. К такой арматуре относятся балансировочные клапаны.

Назначение балансировочных клапанов.

В любой трубопроводной системе очень важным является ее сбалансированность. При ее нарушении в гидравлической системе может появиться превышение допустимого давления, в результате чего может произойти авария.

Балансировочные клапаны нужны для сохранения или изменения уровня давления и скорости движения жидкой среды путем изменения ее расхода. Этот расход регулируется с помощью изменения проходного сечения клапана, приводящего к изменению гидравлического сопротивления.

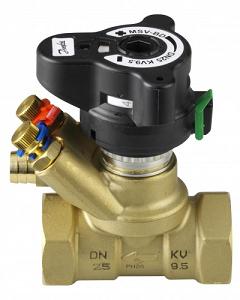

Конструктивной особенностью балансировочного клапана является особая форма затвора, которая обеспечивает постоянную зависимость расхода жидкости от хода штока затвора. При изготовлении таких точных изделий необходимо использовать технологии высокого качества. Поэтому большинство изготовителей таких деталей работают в Европе – регионе, в котором технология находится на самом высоком уровне. Выпускаемый известной датской компанией балансировочный клапан danfoss – пример изделия высокого класса.

Классификация.

Балансировочные клапаны могут классифицироваться по различным признакам. Наиболее важными из них являются такие факторы:

• рабочая среда – вода или пар;
• функциональность – регулировка давления, температуры, расхода;
• тип соединения - внешняя или внутренняя резьба;
• назначение трубопровода – снабжение холодной или горячей водой, отопление;
• место установки - подающий или обратный трубопровод;
• настройка – постоянная или изменяемая.

По принципу работы балансировочные клапаны могут быть ручными и автоматическими.

Ручные клапаны используются в трубопроводах, которые работают при постоянном давлении. С их помощью можно настроить систему на оптимальный режим работы. Как правило, у таких балансировочных клапанов имеются измерительные ниппели, через которые можно подключить измерительные приборы. С помощью таких приборов можно более точно настроить работу клапана на желаемый режим работы.

Автоматические балансировочные клапаны могут менять характеристики трубопроводной системы при изменении давления или расхода рабочей среды. Такие устройства используются парами. Один из них стоит на подающем трубопроводе, а второй – на обратном.

Примером работы автоматических балансировочных клапанов может служить стабилизация напора насоса, питающего радиатор отопления. Несмотря на скачки мощности насоса, включенного через автоматический балансировочный клапан, напор на радиаторе будет оставаться постоянным, и тем самым будет отсутствовать перерасход теплоносителя.

---

---
