Подстанции КТП (комплектная трансформаторная подстанция)

С целью сокращения потерь электроэнергии ее передача от производителя к потребителям осуществляется с помощью линий электропередачи высокого напряжения. Для преобразования высокого напряжения (ВН) в низкое напряжение (НН) используются трансформаторные подстанции различного типа. Одним из распространенных типов таких подстанций является комплектная трансформаторная подстанция (КТП). Такие КТП в Москве можно приобрести в специализированных компаниях, в том числе и через интернет магазины.

Назначение и состав

КТП предназначены для обеспечения электроэнергией небольших городов, а также промышленных предприятий. Конструктивно КТП состоят из ряда элементов со стороны ВН и со стороны НН, между которыми включен один или два понижающих трансформатора. В таких подстанциях электроэнергия напряжением в 6 кВ или в 10 кВ обычно преобразуется в электроэнергию с напряжением в 0,23 кВ, 0,4 кВ или 0,66 кВ. Далее эта электроэнергия распределяется по потребителям.

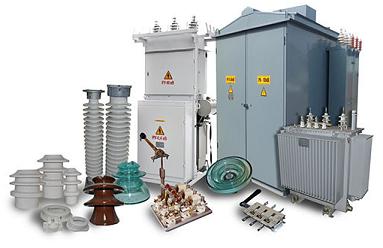

В состав КТП входят следующие основные части:

• устройство ввода со стороны ВН;
• трансформатор (сухого или масляного типа);
• распределительные цепи НН;
• кабельные или воздушные линии;
• система автоматической защиты.

В состав КТП могут также входить высоковольтные выключатели нагрузки, разрядники, предохранители, рубильники, переключатели, измерительные трансформаторы тока, реле, цепи освещения и обогрева.

Автоматика КТП обычно предусматривает следующие виды защиты:

• от КЗ между фазами;
• от КЗ линий НН;
• от перегрузки силового трансформатора;
• от атмосферных разрядов;
• от замыкания цепей подогрева и освещения.

Классификация

По исполнению КТП бывают проходного или тупикового типа. При этом проходной тип отличается от тупикового тем, что на стороне ВН в таком КТП потребитель может быть подключен к двум воздушным линиям электропередачи.

В зависимости от компоновки и вариантов установки подстанции различают следующие виды КТП:

• мачтового исполнения. Столбовые изделия такого типа устанавливаются на одной или двух опорах;
• для внутренней установки. Устанавливаются внутри помещения;
• для установки на открытом воздухе;
• утепленные. Для использования при низких температурах. Внешний корпус выполняется из «сэндвич - панелей»;
• киосковые. Устанавливаются вне помещений и предназначены для обеспечения электроэнергией маломощных потребителей (например, в сельском хозяйстве).

Условные обозначения.

Обозначения КТП обычно содержат основные сведения о данном изделии:

• Тип исполнения – тупиковый (т) или проходной (п).
• Ввод со стороны ВН – воздушный (в) или кабельный (к).
• Вывод со стороны НН – воздушный (в) или кабельный (к).
• Мощность трансформатора, кВА.
• Напряжение со стороны ВН – 4 или 10 кВ.
• Напряжение номинальное со стороны НН – 0,4 кВ.
• Вид размещения и климатическое исполнение.

---

---
