Пульт управления крановым оборудованием

Краны и другие грузоподъемные средства могут работать с использованием систем дистанционного управления (ДУ). В состав оборудования для таких систем входят пульты управления (ПУ).

Использование ПУ значительно удешевляет эксплуатацию кранового оборудования, так как при этом может быть уменьшено количество обслуживающего персонала и снижены затраты на обслуживание. Кроме того, при использовании ПУ улучшается безопасность работников и увеличивается производительность труда за счет точного контроля перемещения груза. Пульты управления могут быть проводными и беспроводными (радиоуправляемыми).

Проводной ПУ

Проводной ПУ имеет простую конструкцию, высокую надежность и малую стоимость. Принцип действия пультов этого типа состоит в том, что при нажатии оператором кнопки вырабатывается команда, которая по кабелю передается на исполнительный механизм на крановом оборудовании. Примером такого устройства служит пульт типа ХАС-А012 французской компании Schneider Electric. Этот ПУ может передавать 10 команд. Он помещен в пластиковый корпус, имеет высокую степень защищенности от воздействия внешней среды (IP-65). Хорошая изоляция позволяет передавать по нему напряжение до 500 В. Присоединение кабеля к ПУ осуществляется с помощью клеммных зажимов, а место этого соединения защищено резиновой втулкой. На рынке имеются пульты такого типа и комплектующие хас-а.

Проводные ПУ имеют ряд недостатков:

• малая длина кабеля и негабаритные размеры груза могут сделать невозможным управление с проводного пульта;
• при плотной заставке рабочей площадки кабель может цепляться за грузы, что может привести к его повреждению;
• опасность, связанная с нахождением оператора на достаточно близком расстоянии от грузов;
• в случае пробоя изоляции попадание оператора под воздействие высокого напряжения.

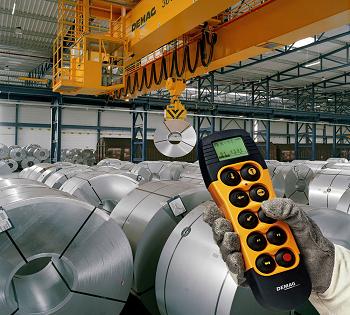

Радиоуправляемый ПУ

В питаемых от автономного источника тока ПУ с использованием радиолинии отсутствуют недостатки проводных пультов. РПУ дают оператору большую свободу действий и обеспечивают лучшую безопасность. В таких системах команда, выработанная оператором в пульте, преобразуется в радиосигнал и передается в радиоприемное устройство, находящееся на кране. Там радиосигнал преобразуется в команду, которая поступает на блок согласования, а затем на исполнительный механизм крана.

ПУ бывают кнопочные и джойстиковые. Кнопочные ПУ обычно предназначены для работы на одной или двух скоростях, а джойстиковые ПУ обеспечивают выбор из 2-5 скоростей. В большинстве случаев кнопочные ПУ используются для ДУ мостовыми кранами или кран балками. Эти пульты имеют от 6 до 12 кнопок. Кроме выбора скорости они вырабатывают команды на аварийный останов, выдачу сигнала, включение вспомогательных механизмов крана.

Джойстиковые ПУ могут использоваться для обеспечения ДУ как мостовых, так и козловых кранов.
