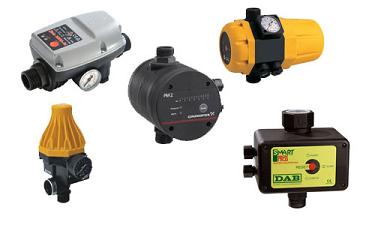

Устройства автоматики и контроля для насосов и систем водоснабжения

Современные электронные системы позволяют полностью автоматизировать работу систем водоснабжения и осуществлять их дистанционный контроль. Причём, зачастую именно выбор автоматических систем управления и контроля определяет надёжность и долговечность работы системы водоснабжения в целом.

Чаще всего, усройства контроля применяют две принципиальные схемы работы:

• Отслеживание давления воды в напорном трубопроводе;
• Отслеживание объёма в накопительном резервуаре.

Системы контроля давления в трубопроводе

В данной разновидности работа системы контроля осуществляется на основе данных, получаемых от реле давления, установленного непосредственно в напорном трубопроводе. В зависимости от полученных данных система контроля или включает насос, чтобы увеличить давление в трубопроводе, или отключает его для понижения давления.

Данная система контроля чаще всего применяется вместе с мембранными баками для снабжения водой частных домохозяйств и небольших коммерческих зданий из индивидуальных скважин. К преимуществам такого выбора следует отнести:

• Стабильное поддержание заданного давления, благодаря чему осуществляется надёжная подача воды на вторые и третьи этажи зданий;
• Небольшие расходы воды и электроэнергии;
• Стойкость к возможным гидравлическим ударам.

Обратите внимание, чтобы насос не срабатывал слишком часто, необходимо устанавливать предел давления, не превышающий средние рабочие характеристики установленного в системе насоса. Также следует при настройке реле учитывать объём бака.

Системы контроля по объёму жидкости в накопительном резервуаре

Данная схема контроля применяется в системах, подающих водах в водонапорные башни или в специальные накопительные ёмкости. Внутри их устанавливаются электронные датчики уровня. У них выставляются два значения – нижний и верхний. При срабатывании нижнего значения датчик подаёт сигнал на включение насоса, при срабатывании верхнего значения подаётся сигнал на отключение насоса. Иногда для удешевления системой вместо электронных датчиков устанавливаются поплавковые выключатели. Но такое решение приводит к уменьшению надежности системы контроля, поскольку у поплавковых выключателей меньший эксплуатационный ресурс, чем у электронных датчиков.

Системы контроля с электронными датчиками устанавливаются на скважинах, обеспечивающих водой крупные посёлки или небольшие населённые пункты. Главным достоинством такой системы является стабильная работа насоса, поскольку отсутствует кратковременные запуски, приводящие к чрезмерному износу механизму последнего.

---

---
