Трехфазные стабилизаторы напряжения

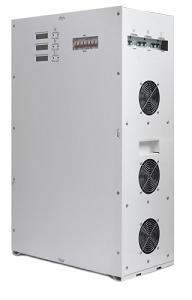

Для компенсации перепадов напряжения в трёхфазной сети, так же как и в однофазной, используются стабилизаторы напряжения. Трёхфазные приборы защищают электросеть, регулируя напряжение каждой фазы. Даже если все потребители энергии в сети имеют одну фазу, но суммарная нагрузка в сети превышает 12 кВА, рекомендуется стабилизировать напряжение с помощью трёхфазных приборов. Устройства состоят из трёх трансформаторных блоков, соединённых схемой «звезда». Каждый блок при этом имеет вольтодобавочный и автотрансформатор, они осуществляют регулировку напряжение без прерывания фазы.

Для защиты современных электроприборов применяются разные виды трансформаторов, наиболее популярные решения для объектов разной сложности можно посмотреть в каталоге https://univolt.ru/catalog/trekhfaznye-stabilizatory/

Виды трёхфазных стабилизаторов по механизму действия

В зависимости от принципа действия устройства можно отнести к следующим группам:

• параметрические устройства, использующие для выполнения своей основной функции нелинейные резисторы (тиритовые), конденсаторы и другие элементы. В эту группу входят высокочастотные и магнитные стабилизаторы, феррорезонансные приборы;
• регуляторы напряжения, выдающие стабильное напряжение за счёт управляющего блока, работающего по принципу обратной связи. Подстройка напряжения у таких приборов обеспечивается плавным электромеханическим или дискретным электронным механизмом.

Электромеханические и электронные устройства

В электромеханических устройствах подстройка напряжения производится специальными контакторами - графитовыми щетками с механическим приводом. Недостаток электромеханических устройств – их быстрый износ и, следовательно, необходимость постоянного обслуживания. Преимуществ у таких стабилизаторов намного больше: плавная и точная подстройка напряжения, высокий КПД, защита от перегрева и перегрузок.

Электронные устройства отличаются быстродействием. Подвижный контактор у них заменяет релейный коммутатор или электронный ключ (на тиристорах или симисторах). Он не нуждается в обслуживании и действует намного быстрее, но не плавно, а дискретно, так что точность регулировки не такая высокая.

Варианты конструктивного исполнения

Конструктивно трёхфазные стабилизаторы могут быть представлены как расположенные в едином корпусе блок коммутации и три блока однофазных стабилизаторов. Вольтодобавочный трансформатор каждого блока имеет свой сердечник и работает с одной фазой.  Стабилизаторы такого типа целесообразно использовать чтобы подключать нескольких однотипных приборов одновременно. Мощность стабилизаторов не превышает 50-70 кВт;

У стабилизаторов с более высокой мощностью, выше 100 кВт, три блока однофазных трансформаторов имеют общий сердечник. Они используются, как правило, в электроснабжении отдельных объектов, например зданий, или производственных участков.

---

---
