Шариковые подшипники

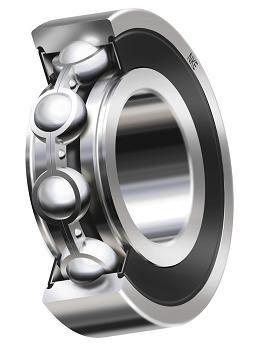

Шариковый подшипник представляет собой вращающуюся конструкцию, состоящую из двух стальных колец, между которым проложены металлические шарики. Как правило, внутреннее кольцо устанавливается на вращающийся вал, тогда как наружное устанавливается на какую-либо опору.

Поскольку подшипники используются в огромном количестве самых разных механизмов, то они обладают огромным разнообразием как по техническому исполнению, так и по количеству производителей. Всё это разнообразие отражено в их маркировке. В качестве примера можно рассмотреть подшипник 6001 2RS кликай сюда чтобы ознакомиться с его описанием. Индекс 2RS относится к международному обозначению, но это вовсе не означает, что данный конкретный подшипник произведён за рубежом. Многие российские производители уже перешли на международную маркировку своей продукции.

Кроме того, данный индекс указывается и на конструкционные особенности подшипника, в частности, на наличие резиноподобного уплотнителя. Чаще всего, для этого уплотнителя применяется бутадиен-акрилнитрильный каучук. Уплотнитель дополнительно может быть армирован листовой сталью, закрывающей с двух сторон шариками качения. Если в маркировке указан индекс RS, значит, армирующий лист прикрывает тела качения лишь с одной какой-либо стороны.

Армирующие стальные листы выполняют две задачи:

• Защита шариков качения от коррозийного разрушения и ударных нагрузок.
• Защита заводской пластической смазки от засорения.

Если вместо индекса 2RS использован индекс ZZ, то это означает у подшипника имеется армирование из листовой стали, а вот прорезиненный уплотнитель – отсутствует. Это определяет характер применения таких подшипников – при высоких температурах, от которых резина, пластик или каучук просто расплавятся.

Варианты дополнительной маркировки

Часто после буквенно-цифрового обозначения 2RS могут стоять дополнительные цифры или литеры:

• 1 – указывает на наличие резинового уплотнителя, находящегося под армированным стальным листом;
• 2 – наличие двухстороннего фторкаучукового уплотнителя под армирующей стальной пластиной;
• H – это практически полный аналог модели 2RS;
• L – наличие 2-стороннего контактного уплотнителя малого трения, изготовленного из бутадинакрилнитрильного каучука.

---

---
