Кабель для прокладки в земле

При проведении работ по обеспечению электроэнергией различных потребителей на предприятиях, в жилых домах, на дачных участках часто используются кабели, помещаемые под землю. Такие линии передачи энергии имеют целый ряд преимуществ – подземные кабели значительно меньше подвержены атмосферным воздействиям, механическим повреждениям. Они не нарушают ландшафта загородного участка. По ссылке http://www.optcable.ru/articles/article_15446.html представлена дополнительная информация о видах кабеля для укладки в землю.

Выбор кабеля

При подборе кабеля для прокладки под землей необходимо учитывать основные требования правил устройства электроустановок (ПУЭ-7, п. 2.3). Выбор подходящего типа кабеля может зависеть как от  технических параметров линии электропередачи, так и от условий его эксплуатации. Например, агрессивности почвы или наличия в ней блуждающих токов. При этом линии с напряжением до 20 кВ должна быть проложены на глубине не менее 0,7 м, а для линии с напряжением  до 35 кВ – не менее 1 м.

Согласно требованиям  при прокладке подземных линий электропитания могут использоваться как бронированные, так и обычные кабели. При этом бронированные кабели не нуждаются в дополнительных средствах защиты.

При использовании обычных кабелей или при пересечении линиями автомобильных или железных дорог могут использоваться дополнительные защитные конструкции:

• железобетонные плиты;
• кирпичная кладка;

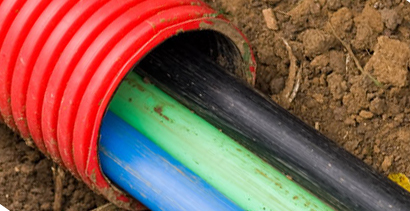

• стальные, керамические или пластмассовые трубы.

Типы кабелей для подземной прокладки

В большинстве случаев для подземной прокладки рекомендуется использовать бронированные кабели, которые имеют защиту как от механических нагрузок, так и от коррозии.

Токопроводящие жилы кабелей изготавливают как из меди, так и из алюминия. Для алюминиевого варианта в обозначении марки кабеля ставится буква А.

Кабели различаются по виду применяемой изоляции, которая может быть выполнена из бумаги или пластмассы (сшитый полиэтилен или ПХВ). Изоляция из бумаги имеет хорошие изоляционные свойства и относительно низкую стоимость. Недостатком кабелей с такой изоляцией является их высокая гигроскопичность и возможность стекания состава, пропитывающего бумагу, к нижнему уровню положения кабеля Наиболее распространенными марками кабеля с бумажной изоляцией являются кабели  типа СБл и ЦСКл с рабочим напряжением до 10 кВ.  При этом в первом случае в качестве брони используются 2 стальные ленты, а во втором – оцинкованная проволока. В качестве наружной оболочки у этих кабелей используется волокнистый материал.

Кабели с изоляцией из ПВХ (ВБбШв и ВВБГ) имеют броню в виде стальных лент. Рабочее напряжение для них лежит в пределах от 1 до 6 кВ. Первый имеет наружную оболочку в виде пластмассового шланга, а второй тип такой оболочки не имеет.

Кабели с изоляцией из сшитого полиэтилена (ПвБбШв, ПвКШп) используются при более трудных условиях. Кабель первого типа имеет броню в виде стальных лент, рабочее напряжение до 6 кВ, наружную оболочку в виде ПВХ шланга. Кабель второго типа имеет броню в виде стальной оцинкованной проволоки и рабочее напряжение до 1 кВ.

---
