Местные вентиляционные отсосы

Местные вентиляционные отсосы – часть системы вентиляции, использующаяся для улавливания и удаления продуктов сгорания, тепла, излишней влаги. Такие устройства устанавливают над различным тепловым оборудованием, таким как котлы, плиты, производственные участки горячих цехов. Их основное назначение – локальное улучшение микроклимата непосредственно в рабочей зоне.

Конструкция и принцип действия

Отсосы подключаются к общей системе вентиляции с притоком свежего воздуха (принудительным или естественным). В комплект МВО входит система фильтров, решётки – жалюзи, жирособиратели.  Приточно-вытяжной местный вентиляционный отсос имеет в конструкции рассеиватель, а основной элемент вытяжного - лабиринтный фильтр. Все элементы размещаются в специальном корпусе, монтируемом на жёстком каркасе. Расположение отсосов может быть подвесным, настенным, и отдельно стоящим, устанавливаемым на специальных фермах.

Ещё одна функция такого оборудования – защита вентиляционной системы от поломок и обеспечение пожарной безопасности, за счёт того, что легко воспламеняющиеся жиры и масла не попадают в вентиляционную систему, а задерживаются МВО.

Виды местных отсосов

Конструктивно оборудование делится не несколько категорий, различающихся производительностью и требуемой степенью очистки воздуха.

• Полуоткрытый отсос обеспечивает наиболее эффективное удаление частиц при небольшом расходе воздуха. Оборудование с вытяжкой, расположенной в верхнем сегменте МВО, используется при повышенных температуре и влажности. Вытяжка, расположенная в нижнем сегменте, лучше справляется с очисткой сильно загрязнённого воздуха. Устройства с боковым забором воздуха применяются на «пылящих» участках.

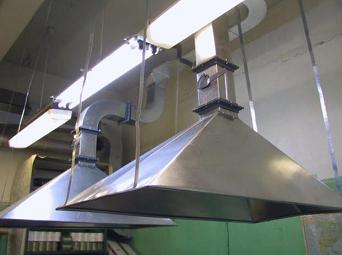

• Отсос открытого типа располагается за источником образования воздушных примесей. Боковой отсос необходим там, где требуется постоянный и всесторонний доступ к источнику загрязнений. Наиболее распространённый тип такого устройства – вытяжной зонт.
• Закрытый МВО – большой чехол с отверстиями, в который поступает загрязненный воздух.

Местные отсосы могут располагаться автономно, или же соединяться в пакет с отсутствующими боковыми перегородками: так образуется единый воздухопровод.  Общая длина пакета, количество единиц в нём, и конструкция оборудования рассчитывается в зависимости от вида и производительности теплового оборудования. Оптимальная эффективность каждого МВО при этом обеспечивает такой режим работы, при котором дальнейшее повышение объёма проходящего воздушного потока уже не изменяет его действия. При этом эффективность будет различаться в зависимости от вида загрязнений.

---

---
