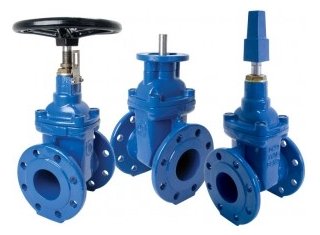

Клиновые задвижки

Для регулирования течения рабочей среды в трубопроводах используется различная арматура. Одним из таких регулирующих узлов является клиновая задвижка. По ссылке https://teharmatura.ru/catalog/truboprovodnaya-armatura/zadvizhki/zadvizhki-stalnye/30s41nzh/ можно ознакомиться с примерами таких устройств. Рассмотрим подробнее типы и классификацию, а также основные характеристики этого типа запорной арматуры.

Описание

Задвижка обладает определенными конструктивными особенностями, которые помогают открывать и закрывать движение рабочей среды в коммуникациях различного назначения. Соответственно, положение открыто/закрыто определяется расположением подвижного элемента (клина) над седлом корпуса задвижки.

Одним из показателей классификации задвижек является затвор, который может быть:

• жестким;
• двухдисковым;
• упругим.

Жесткий затвор за счет эластичных уплотнителей обеспечивает хорошую устойчивость и герметичность, но из-за износа уплотнителей они не столь долговечны, как бы того хотелось. Двухдисковые затворы обладают меньшей вероятностью заклинивания, отличаются большим сроком эксплуатации и обладают высокой усилительной способностью. Но увеличенные по сравнению с задвижками с жестким клином размеры обуславливают ее дополнительную металлоемкость. Задвижки с упругим клином по своим показателям занимают промежуточную позицию между задвижками с жестки и двухдисковым затвором.

Сильные и слабые стороны клиновых задвижек

К достоинствам этого типа затворной арматуры относят:

• простоту конструкции и обслуживания;
• малые продольные размеры;
• способность функционировать при различных уровневых условиях;
• малое гидравлическое сопротивление в открытом состоянии;
• возможность работы при разном давлении и температурных колебаниях;
• долговечность;
• плавность снижения скорости давления рабочей среды;
• разнообразие типоразмеров;
• минимальные затраты при проведении восстановительных работ.

Но помимо достоинств, у клиновых задвижек есть и слабости;

• большая рабочая высота;
• быстрый износ уплотнителей, особенно у задвижек с жестким клином;
• длительное время, необходимое для открытия или прекращения движения рабочей среды в трубопроводе;
• необходимость строго следования эксплуатационным правилам.

Выбор этих клиновых затворов зависят от требуемых фланцевых  размеров и пропускной способности, системы управления (ручной или электрический), планируемых режимов работы, требуемого уровня гермитичности и способности сопротивляться механическому воздействию, а также материалов, из которого изготовлены трубы инженерных коммуникаций.

---

---
