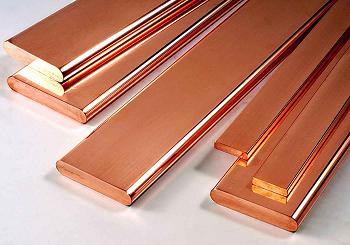

Медные шины ШМТ

Аббревиатура ШМТ расшифровывается как «шина медная твёрдая». Данные металлоизделия используются в основном в электротехнике и смежных областях промышленности, качество и другие характеристики этого типа шин определены ГОСТ 434-78. В зависимости от назначения и свойств различаются твёрдые, мягкие и т. д. шины. Свойства меди определяют широкое использование шин в различных электротехнических устройствах: шинопроводах в электронной, военной, энергетической отрасли и многих других. Активно применяются в трансформаторах для магистральных, троллейных шинопроводов и заземления. На сайте компании "Базис-партнер" можно ознакомиться с номенклатурой и актуальными ценами на медные шины ШМТ.

Свойства и назначение медной шины.

Медь уступает в электропроводности лишь серебру, а рабочее напряжение может достигать 1000 V, также она имеет неплохие эксплуатационные качества:

• Прочность
• Ковкость
• Хорошую свариваемость и теплопроводность
• Устойчивость к коррозии, в т. ч. в агрессивных средах

Описываемая здесь ШМТ имеет несколько меньшую электропроводность, но большую прочность, поэтому используется в жестких шинопроводах и мостах.

Производство ШМТ

Шина медная твёрдая обычно производится из металла сортов М1-М2 по условиям ТУ 48-0814-105-2000. Технология производства заключается в холодном прокате медных заготовок горячего прессования по заданным размерным характеристикам, согласно сортаменту этого металлоизделия. В качестве сырья для изготовления шин твёрдых применяется сортовой прокат, катанка и прессованные заготовки с качеством металла минимум М1 по требованиям ГОСТ 859-2014. Сорта меди ниже этого имеют большой процент примесей, которые повышают электросопротивление и отрицательно сказываются на других физических свойствах металла.

К готовым изделиям применяются требования по точности исполнения, например, прямолинейность, которая для ШМТ по размерности «В» может иметь не более 3,5 мм на 2 погонных метра изделия. При испытаниях ОТК не допускается образование трещин или расслоений при сгибании шин. Данные металлоизделия также должны иметь по краям скругления, углы которых указаны в ГОСТ 434-78.

Маркировка и транспортировка

ШМТ поставляются потребителям в бухтах или пачках полос металла от 3 до 6 метров, чаще в последних, они упаковываются и защищаются от окисления смазкой. На упаковку прикрепляется ярлык со следующей маркировкой:

• Товарный знак производства
• Дата изготовления и номер партии;
• Индекс со свойствами продукта, например, ШМТ 9,00 x 45,00, а так же ГОСТ;
• Клеймо прохождения ТК (технический контроль);

Хранение и перевозка ШМТ описаны в требованиях ГОСТ 18690-82, при соблюдении этого стандарта производитель предоставляет гарантию качества до 6 месяцев.

---
