Термопреобразователи сопротивления

Термопреобразователи сопротивления – чувствительные элементы измерительных приборов, предназначенные для определения температуры среды вне зависимости от ее агрегатного состояния. С конкретными моделями таких устройств можно ознакомиться на сайте компании «Танкиз», предлагающий широчайший ассортимент промышленного оборудования, приборов и инструмента.

Определение температуры среды при помощи термопреобразователей сопротивленя производится за счет измерения изменений электрической проводимости спирали или тонкой металлической пленки, нанесенной на диэлектрическое основание. Значение сопротивления при определенной температуре для ряда стандартных датчиков указаны в ГОСТ 6651-2009, который соответствует МЭК 60751 (2008).

Основные типы датчиков

Производители промышленных термопреобразователей сопротивления предлагают широкий спектр подобных датчиков. Непосредственно чувствительные элементы изготавливаются из платины. Изделия из меди, никеля и других металлов, формирующих термопары, менее распространены. Они применяются только при наличии специальных требований к диапазону измеряемых температур или другим параметрам.

Предпочтительная форма датчика (спираль или пленка) также зависит от ряда требований. Так, пленки более устойчивы к вибрационным нагрузкам, но диапазон регистрируемых ими температур уже. Термопребразователи сопротивления предназначены для работы при температуре от -200°C до 600°C. Верхний предел немного выше для проволочных датчиков.

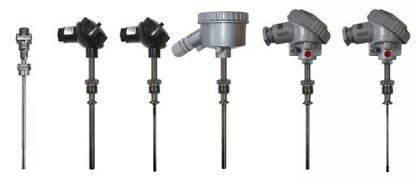

Кроме того, датчики разняться корпусами и методом включения в измерительную сеть. Корпусы отличаются наличием или отсутствием соединений различного типа (фланцевые, резьбовые и прочие), а также степенью и типом дополнительной защиты (взрывонепроницаемая оболочка, защитная гильза с перфорацией или без и прочие).

Возможные схемы включения датчика в сеть измерительного устройства:

• Базовая двухпроводная, которая применяется в случаях, когда не требуется высокая точность измерения.
• Трехпроводная схема позволяет измерить сопротивление подводящих проводов и исключить его из измерений, сделав результат точнее.
• Четырехпроводная схема предназначена для максимально точных измерений, поскольку для подачи тока и снятия показаний датчика используются отдельные пары проводов.

Таким образом, термопреобразователи сопротивления, в зависимости от конструктивных особенностей и условий эксплуатации, обеспечивают точность измерения до тысячных долей градуса в широком температурном диапазоне.

---

---
