Вводно-распределительные устройства (ВРУ)

ВРУ- комплекс электротехнического оборудования, предназначенный для получения, учета и распределения электроэнергии в различных зданиях. Это устройство выполняет также задачи по защите сетей и приборов от последствий КЗ или перегрузок при попадании в сеть импульсных помех или скачков напряжения. Устройства выпускаются промышленностью, а их монтаж выполняется, как правило, специализированными организациями. Например, по ссылке www.energyc.ru/service/montazh/montazh-vru можно ознакомиться с предложениями качественного выполнения монтажа ВРУ от компании Комплексный Энерго Подряд.

Классификация

Требования к ВРУ приведены в государственном стандарте ГОСТ 32396-2013. Согласно стандарту ВРУ могут состоять из нескольких функциональных блоков :

• ввода;
• распределения;
• учета электроэнергии;
• автоматического управления освещением;
• автоматического включения резервного питания.

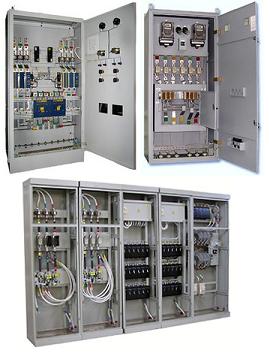

ВРУ могут быть панельного типа или в виде шкафа, напольные или настенные. Кроме того, они классифицируются по наличию блоков учета электроэнергии, автоматического управления освещением или резервным питанием.

ВРУ применяют в сетях промышленного тока напряжением в 400/220 В с заземленной нейтралью. Они подразделяются по номинальным входным токам (50, 63, 100, 125 и 160 А), токам распределения и токам групповых цепей. Стандартом определены также токи отключения УЗО и кратковременные токи КЗ.

Конструкция и состав

Согласно стандарту каркас и оболочка устройства 1 класса должны изготавливаться из стали с защитным покрытием. Оболочки устройств 2 класса могут быть изготовлены из изоляционных материалов с высокой стойкостью к воспламенению. Конструкция ВРУ должна обеспечивать возможность доступа к элементам устройства только с одной стороны через закрывающуюся дверку. Степень защиты для шкафного устройства 1 и 2 класса при закрытых дверях должна соответствовать IP31.

Стандартная комплектация ВРУ включает:

• проводники PE и N в виде шин из Cu;
• входной автомат или предохранители;
• ограничители скачков напряжения;
• автоматы распределительных цепей;
• провода и клеммы.

Кроме этих элементов, в ВРУ может присутствовать блок учета со счетчиком.

Монтаж

Монтаж ВРУ ведется в соответствии с ПУЭ 7. При этом возможная последовательность операций по монтажу такова:

• Отключается подвод тока к объекту.
• Отсоединяются провода питания и производится демонтаж старого оборудования.
• В соответствии со схемой производится сборка и установка ВРУ. При этом внутри шкафа устанавливаются DIN –рейки, на которые крепятся приборы.
• Прокладывается новый кабель.
• К ВРУ подключаются в соответствии со схемой провода питания.
• Основной кабель подсоединяется к главному рубильнику.
• Проводится проверка схемы.
• Объект подключается к питающему кабелю.

---

---
