Вакуумное течеискание

Течь – это дефект технического устройства, из-за которого оно перестает выполнять свою функцию. Нарушение герметичности трубопровода или резервуара и связанная с этим утечка жидкости или газа в ряде случаев может привести к катастрофе. Для предотвращения таких ситуаций необходима проверка с помощью специального оборудования, назначение которого – поиск утечки.

Методы поиска утечек.

Течеискание - это процедура, которая основывается на разных физических принципах. Значительное распространение получили вакуммные течеискатели. В названии отражен способ испытания – из тестируемого изделия откачивается воздух или само оно помещается в вакуумную среду. Простейший вариант – определение места повреждения с помощью нанесения пенообразующего раствора на поверхность объекта. Место нарушения герметичности определяется по появлению в нём пузырьков. Такой метод не очень точен, поэтому для нахождения места течи применяется накачка или обдув тестовым газом.

Гелий – идеальный обнаружитель течи

Именно этот газ применяют из-за уникального молекулярного строения и физических свойств. Одноатомная структура обеспечивает легкое проникновение через повреждения оболочек самого малого размера. Газ этот безопасен, а в воздушной среде его содержание минимально, что снижает погрешность измерения параметров течи. Ещё одно достоинство – невысокая стоимость.

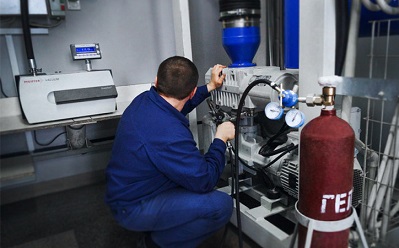

Если испытуемый объект нельзя поместить в камеру, то для проверки герметичности его обследуют с помощью щупа установки течеискания. Предварительно гелий закачивается в само изделие. Точность такого метода невысока, и при повышенных требованиях к герметичности операцию контроля проводят в две стадии. Сначала изделие ставят в камеру, накачанную гелием под давлением, а затем проверят герметичность в другой – вакуумной камере.

Установки для течеискания

Вышеописанные способы обнаружения течей реализуются в специализированном оборудовании, в состав которого входит:

• вакуумный насос;
• трубопроводная арматура с клапанами;
• система детектирования гелия;
• электронная система питания и управления установкой.

Обнаружение газа производится спектрометрическим методом, а измеряемый параметр утечки определяется в мбар*л/с или Па*м3/с. Чем этот показатель меньше, тем выше чувствительность течеискателя. Производители этого оборудования указывают и максимальное рабочее давление, а также скорость откачки вакуумным насосом. Этот параметр влияет на время подготовки установки к работе – обычно это несколько минут.

Современные течеискатели не только выдают показания, но и позволяют записывать результаты в память или передавать данные через стандартные интерфейсы или по локальной сети.

---

---
