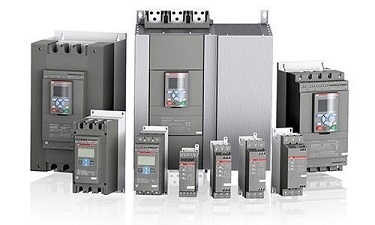

Устройства плавного пуска электродвигателей

УПП или устройства плавного пуска, они же софтстартеры, представляют собой электромеханическое или электронное устройство для защиты электродвигателя от резкого превышения напряжения в момент пуска. Софтстартер также, в зависимости от конструкции, может управлять работой двигателей и обеспечивать его плавную остановку. Данный узел необходим не только для регулирования напряжения и набора оборотов электромотора, он предохраняет его от поломок, а электроцепь от перегрузок. Также УПП позволяет избежать серьёзных аварий из-за резкого пуска и связанного с ним скачка производительности. Например, в системах перекачки жидкости без плавного запуска происходит гидроудар, приводящий к прорыву трубопровода и повреждению оборудования. На сайте samsnab.com.ua можно ознакомиться с самыми современными моделями УПП ведущих мировых производителей.

Назначение софтстартеров

При запуске двигателя без регуляции тока в соотношении с крутящим моментом, он может мгновенно вырасти в 1,5-2 раза выше номинального, от чего механическая часть привода часто ломается. Кроме того, показатели пускового тока вырастают в моторе до 8 раз, вызывая большое падение напряжения в сети, что приводит к серьёзным проблемам с электроснабжением и невозможности работы самого двигателя. Софтстартер, особенно электронный, исключает это, постепенно повышая напряжение и наращивая обороты мотора. УПП обеспечивает данные ограничения в заданный промежуток времени и уменьшает вышеуказанные показатели плавным нарастанием напряжения в обмотках электромотора. Софтстартеры необходимы во всех системах, где применяются мощные электродвигатели:

• Перекачка жидкостей и газов;
• Вентиляционные системы;
• Силовая и подъёмная техника от лебёдок до лифтов;

УПП повышают надёжность и безопасность оборудования, а также увеличивают его срок службы.

Принцип работы и схемы УПП

Плавный запуск электромотора достигается регулированием значений тока в его цепи. Этого можно достичь двумя путями:

• Плавное ограничение напряжения в обмотке ротора;
• Снижение тока в статоре двигателя;

Оба способа действенны и их применение зависит от типа контролирующей схемы УПП. Схема этого устройства представлена двумя основными вариантами:

• Электромеханическая на основе реостата или трансформатора;
• Электронная на полупроводниковых теристорах или семисторах;

В современных условиях используются больше электронные устройства, т.к. они обеспечивают более тонкий контроль тока, удобнее и точнее настраиваются. Среди устройств для плавного пуска электродвигателей наибольшей популярностью пользуются модели производителей:

• Siemens;
• ABB;
• Motortronics;

Устройства этих марок более чем удовлетворительны по качеству и эффективности. При этом их цена оптимальна для техники этого уровня. Настройка и обслуживание софтстартеров данных производителей не вызывает проблем.

---

---
