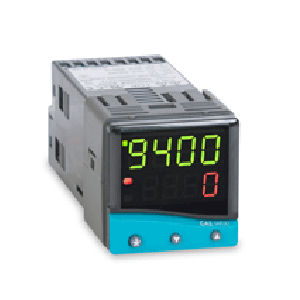

Регулятор температуры в промышленности

Из названия уже становится понятно, что регулятор температуры предназначен для контроля температуры, устройство выполняет свои функции без участия оператора. В системе контроля устройство осуществляет выполнение всей системой. Персоналу предоставляется информация о текущей температуре от датчика. В дальнейшем информация используется для сравнения с установленными нормативами. После обработки регулятор подаёт выходной сигнал на управляющие элементы.

Особенности контроллеров различного типа и их работы

Широкое распространение получили три основных вариантов контроллеров:

• on-off,
• пропорциональный,
• PID.

В учетом того, для контроля какой системы предназначено устройство, оператор может выбрать один или несколько вариантов устройств для контроля и управления работы.

Самым простым вариантов устройства для управления температурой является контроллер включения-выключения. Устройство получает выходной сигнал в случае перехода из одного состояния в другое. Регулятор меняет положение самостоятельно в случае, если температура превышает показатели нормы.

Управление нагревом:

• температура ниже относительно заданного значения – устройство получает входной сигнал «вкл»;
• температура достигает повышенного значения – устройство получает входной сигнал «выкл».

Понятно, что когда показатель температуры пересекает значение нормы, положение контроллера меняется. Это позволяет придать процессу работы цикличность, осуществляется переход от включённого состояния к выключенному, а затем, наоборот. Если цикл осуществляется быстро необходимо полностью исключить вероятность повреждения контакторов и клапанов. В этом случае помимо действия контроллера необходимо добавить дифференциал включения или выключения – это «гистерезис».

В случае установленного гистерезиса требуется, чтобы показатель температуры превысил установленное значение до контентного уровня. Таким образом удаётся изменить момент выхода температуры. Данное решение позволяет устранить вероятность «болтанки» из-за смены выходного сигнала, также гистерезис позволяет сделать процесс изменения положения контроллера медленнее в том случае, если цикл on-off происходит очень быстро.

Внедрение регулятора вкл-выкл требуется в том случае, когда высокая точность управления не является главным. Данное решение актуально в тех случаях, когда не нужно заранее определить частоту включения и выключения энергии. А именно тогда, когда система обладает повышенным размером и массы из-за чего изменение температуры осуществляется крайне медленно. Помимо этого режим on-off актуален для подачи аварийного сигнала, а именно применяется для сигнализации и в то же время выступает в роли ограничитель температуры. В конструкции контролеров этого типа присутствует реле блокировки. Их необходимо сбрасывать до нейтрального показателя в ручном режиме. Они созданы для использования с целью отключения процесса в случае достижении предельного температурного показателя.

Если же требуется достижение высокой точности управления температурой, то это достигается путем использования электронных устройств - тиристорных регуляторов, напряжения, мощности, тока. Более подробно можно прочитать тут.

Выбор регулятора температуры

Контроллер – неотъемлемый элемент частью общей системы управления. Все устройства в системе должны подходить для работы с контроллером. Поэтому выбирая устройство необходимо учесть ряд особенностей, таких как тип входного датчика, требуемого периода, актуальный алгоритм управления и количество и характеристики имеющихся выходов. Если разобраться во всех особенностях подбора контроллера самостоятельно невозможно, то разумно обратиться к специалистам за консультацией и помощью в подборе.

---

---
