Применение осциллографов в ремонте бытовой электроники

Осциллографы являются одним из наиболее важных инструментов в арсенале специалиста по ремонту бытовой электроники. Их основная задача — визуализация электрических сигналов в реальном времени, что позволяет выявить неисправности в сложных электронных схемах. В этой статье мы подробно рассмотрим ключевые аспекты применения осциллографов в ремонте бытовой техники и способы их эффективного использования.

1. Основные функции осциллографа

Осциллограф позволяет выполнять следующие задачи:

  • Измерение временных параметров сигналов (период, частота, длительность импульса);

  • Определение амплитуды и формы сигналов;

  • Выявление помех и паразитных сигналов в цепях питания и сигнальных линиях;

  • Диагностика неисправностей на уровне микросхем и компонентов.

Для ремонта бытовой техники (телевизоров, микроволновок, стиральных машин и т.д.) осциллографы помогают найти сбои в цепях питания, управляющих контурах и схемах обработки сигналов. Большой выбор осциллографов представлен на сайте: https://www.eskomp.ru/catalog/radioizmeritelnye-i-laboratornye-pribory/ostsillografy/

2. Проверка цепей питания

Цепи питания в бытовой электронике часто являются источником неисправностей. Осциллограф позволяет проверить качество напряжения и выявить нестабильности, такие как пульсации или скачки напряжения.

Пример измерения:

  1. Сигнал на выходе выпрямителя: Ожидаемая форма сигнала — постоянное напряжение с минимальными пульсациями. Например, для блока питания 12 В, допускаются пульсации до 100 мВ (10% от напряжения).

    Где:

    • $V_{ripple}$ — амплитуда пульсаций;

    • $I_{load}$ — ток нагрузки;

    • $f$ — частота сети или преобразователя (50 Гц или 100 кГц для SMPS);

    • $C$ — емкость фильтрующего конденсатора.

  2. Схемы стабилизации напряжения: Используйте режим наложения (overlay) осциллографа для сравнения входного и выходного сигнала.

3. Диагностика цифровых сигналов

В бытовой технике широко применяются микроконтроллеры и цифровые сигналы. Осциллограф позволяет проверить корректность сигналов на их входах и выходах.

Примеры сигналов:

  • ШИМ-сигналы (PWM): Используются для управления двигателями или яркостью светодиодов. Например, частота сигнала может составлять 20-50 кГц, а скважность — от 10% до 90%.

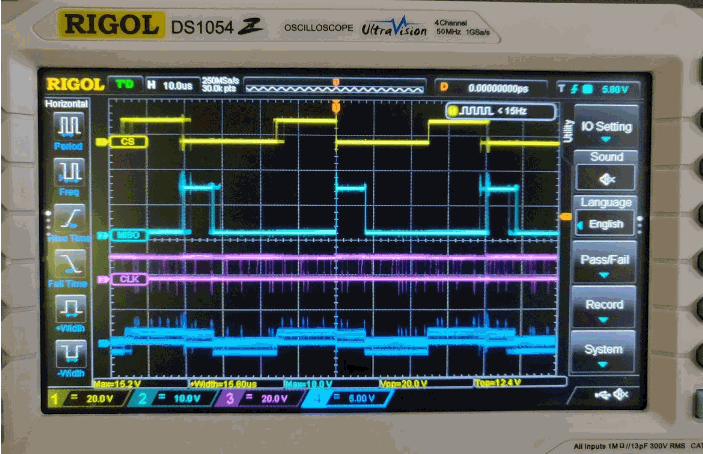

  • Сигналы I2C или SPI: Для диагностики линий SDA и SCL можно проверить синхронизацию данных с тактовым сигналом. Допустимая задержка между фронтом такта и изменением данных не должна превышать 5% от периода тактового сигнала.

4. Диагностика аналоговых схем

Аналоговые схемы, такие как усилители и фильтры, часто используются в аудиотехнике и телевизорах. Для их проверки осциллограф помогает визуализировать и анализировать форму сигнала.

Пример:

  1. Проверка усилителя: На вход подается синусоидальный сигнал с частотой 1 кГц. Выходной сигнал должен быть аналогичной формы, без искажений. Коэффициент гармонических искажений (THD) не должен превышать 1%.

  2. Фильтры: Анализ частотной характеристики фильтра можно выполнить с помощью функции FFT в современных цифровых осциллографах.

5. Режимы и настройки осциллографа

Для получения корректных результатов важно правильно настроить осциллограф:

  • Временная база: Настройте масштаб времени так, чтобы один период сигнала занимал 2-3 деления экрана.

  • Развертка: Выберите режим триггера (AUTO, NORMAL или SINGLE) для стабилизации изображения сигнала.

  • Пробники: Используйте пробники с соответствующим делителем (например, 10:1 для высоковольтных цепей).

  • Диапазон частот: Убедитесь, что пропускная способность осциллографа превышает частоту исследуемого сигнала в 5-10 раз.

6. Практические советы

  • При работе с импульсными источниками питания осциллограф помогает выявить такие проблемы, как "ringing" (звон), возникающий из-за недостаточного демпфирования.

  • Используйте двухканальный режим для сравнения входного и выходного сигналов усилителей.

  • Для проверки конденсаторов и индуктивностей в цепи питания анализируйте фазовые сдвиги между током и напряжением.

Выводы

Осциллограф — универсальный инструмент, необходимый для диагностики и ремонта бытовой электроники. От правильной настройки и использования зависит точность анализа и успешность ремонта. Применяя приведенные методы и рекомендации, вы сможете эффективно выявлять и устранять неисправности, повышая свою профессиональную компетенцию.
