Измерители сопротивления заземления: принцип работы, виды и выбор

Измерители сопротивления заземления – это специализированные приборы, предназначенные для оценки качества заземляющего устройства путем измерения его электрического сопротивления. Они применяются для проверки систем молниезащиты, промышленных объектов, распределительных устройств и других инженерных сооружений, где необходимо обеспечить надежный контакт с землёй.

В соответствии с ГОСТ 50571.16-2007 и ПУЭ (Правила устройства электроустановок), сопротивление заземляющего контура не должно превышать 4 Ом для систем с напряжением до 1000 В. В промышленных и энергетических объектах требования могут быть более строгими, что делает регулярные измерения необходимыми.

Определение и принцип работы

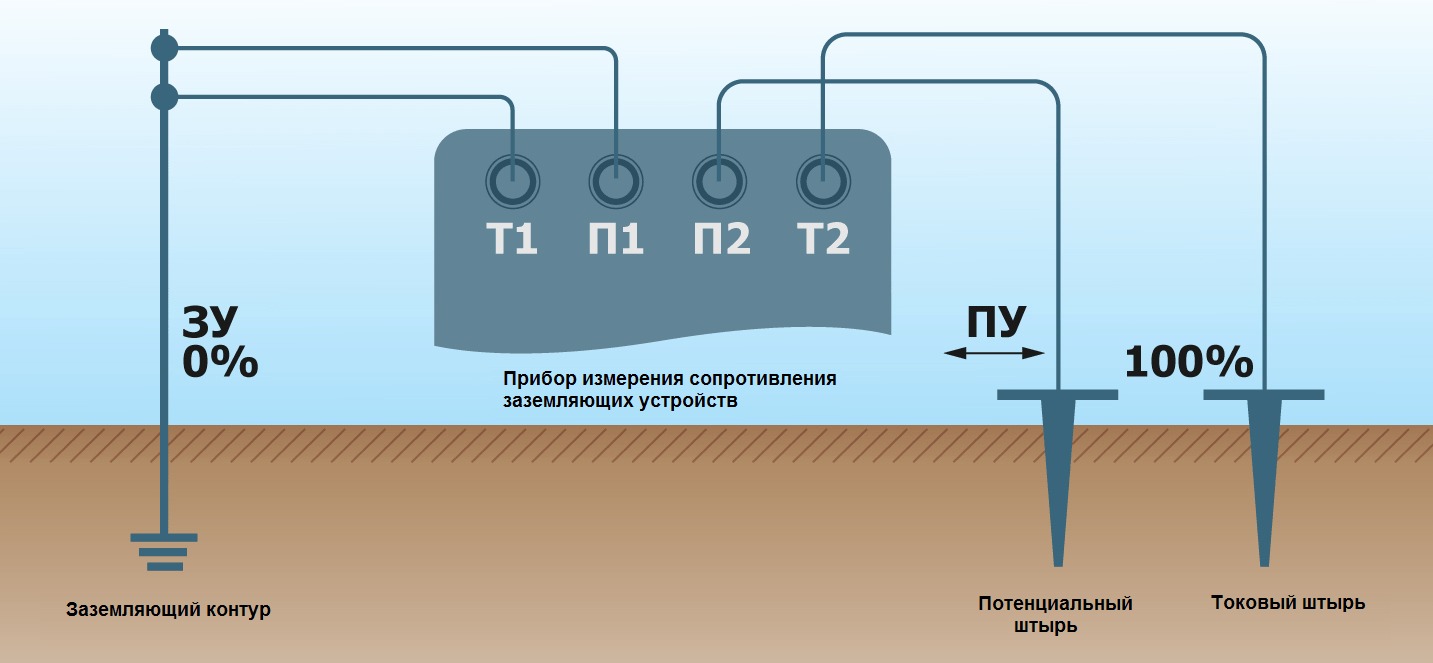

Измерение сопротивления заземления основано на подаче известного тока в заземляющий контур и измерении падения напряжения на нём. Основные методы измерения:

• Метод трехполюсного измерения (метод амперметра-вольтметра). Используется вспомогательный зонд и электрод, позволяющий исключить влияние сопротивления грунта.
• Метод четырехполюсного измерения (метод Вена). Применяется для уменьшения ошибок, связанных с сопротивлением проводников.
• Клещевой метод. Позволяет проводить измерения без разрыва контура, подходит для работающих систем заземления.

Зачем нужны измерители сопротивления заземления?

Измерения позволяют:

• Проверить соответствие заземления требованиям ГОСТ и ПУЭ.
• Определить износ заземляющих электродов.
• Обеспечить безопасность электрооборудования и персонала.
• Выявить ошибки монтажа, скрытые обрывы и коррозию проводников.

Виды измерителей сопротивления заземления

Аналоговые измерители

Аналоговые приборы – это простые и надежные устройства с механической шкалой. Они не требуют питания, устойчивы к электромагнитным помехам, но уступают цифровым моделям в точности.

• Примеры: Ф4103-М1, М416.
• Диапазон измерений: 0,01 – 1000 Ом.
• Погрешность: 2-5%.

Цифровые измерители

Цифровые модели обеспечивают точные измерения и удобное считывание данных. Они оснащены дисплеем, функцией памяти, могут подключаться к ПК.

• Примеры: Fluke 1625-2, Metrel MI 3123, Mastech MS2302.
• Диапазон: 0,001 – 2000 Ом.
• Погрешность: 0,5 – 2%.

Мультиметры с функцией измерения сопротивления заземления

Универсальные приборы, подходящие для разовых проверок. Они компактны, но менее точны, чем специализированные измерители.

• Примеры: UNI-T UT522, HT Instruments HT70.
• Диапазон: 0,1 – 2000 Ом.
• Погрешность: 3-5%.

Как выбрать измеритель сопротивления заземления?

Выбор измерителя сопротивления заземления зависит от условий эксплуатации, точности измерений и дополнительных функций прибора. Перед покупкой важно учитывать технические характеристики, доступные методики измерений и уровень автоматизации процесса.

Основные характеристики

1. Метод измерения – прибор может работать по трёхпроводной, четырёхпроводной или клещевой схеме.
2. Диапазон измерений – для промышленных объектов критичны приборы с низким порогом измерения (до 0,001 Ом).
3. Точность – профессиональные устройства имеют погрешность 0,5-1%, бюджетные – до 3-5%.
4. Дополнительные функции – автокалибровка, память, интерфейсы для передачи данных (USB, Bluetooth).
5. Защита от помех – важно для измерений в сложных электромагнитных условиях.
6. Источник питания – автономные приборы удобны для работы в полевых условиях.

Рекомендации по выбору

• Для промышленных объектов – цифровые модели с четырёхпроводной схемой (например, Fluke 1625-2).
• Для электролабораторий – приборы с интерфейсом передачи данных и памятью измерений (Metrel MI 3123).
• Для мобильных бригад – устройства с автономным питанием и компактными размерами.
• Для бытовых и разовых измерений – мультиметры с функцией измерения сопротивления заземления (UNI-T UT522).

Если вам нужен надежный прибор, вы можете купить измеритель сопротивления заземления с доставкой по Беларуси.

Бюджетные vs. профессиональные модели

• Бюджетные (до 300$) – подходят для простых измерений, имеют ограниченный функционал, точность 3-5%.
• Профессиональные (500-3000$) – высокая точность (0,5-1%), передача данных, работа в сложных условиях, автоматизированные процессы.

Подробнее ознакомиться с ассортиментом можно на сайте tpconsult.by, где представлены сертифицированные приборы ведущих производителей.

Применение измерителей сопротивления заземления

Измерители сопротивления заземления используются в различных сферах, где необходимо обеспечить надежный отвод тока и безопасность электроустановок. Их применение регламентируется ПУЭ и ГОСТ 50571.16-2007, согласно которым сопротивление заземления должно соответствовать установленным нормам.

В строительстве

При строительстве жилых и коммерческих зданий заземление является обязательным элементом электросистемы. Измерители помогают:

• Контролировать качество монтажа заземляющих контуров.
• Проверять соответствие сопротивления нормативам.
• Выявлять нарушения при устройстве молниезащиты.

В энергетике

На подстанциях, в распределительных устройствах и линиях электропередач надежное заземление критично для безопасности персонала и работы оборудования. Приборы используются для:

• Проверки состояния контуров заземления трансформаторов, подстанций, высоковольтных установок.
• Мониторинга заземления в условиях переменного воздействия электрических токов.
• Определения деградации заземляющих электродов.

В промышленности

На промышленных объектах (заводы, цеха, нефтеперерабатывающие предприятия) измерители сопротивления заземления применяются для диагностики систем электробезопасности. Основные задачи:

• Контроль сопротивления рабочих и защитных заземляющих устройств.
• Испытания молниезащиты и электробезопасности оборудования.
• Регулярные проверки контура заземления в соответствии с регламентом ПУЭ.

Часто задаваемые вопросы (FAQ)

Как правильно использовать измеритель сопротивления заземления?

Для точных измерений следуйте инструкции прибора и соблюдайте методику:

1. Подготовьте контур – очистите зажимные поверхности от загрязнений.
2. Выберите метод – трёх- или четырёхпроводное подключение, либо клещевой способ.
3. Установите вспомогательные электроды – их расположение влияет на точность измерений.
4. Проведите измерение – убедитесь, что прибор исправен и зафиксируйте полученные данные.

Как часто нужно проводить измерения?

Периодичность измерений зависит от типа объекта:

• Жилые здания, коммерческая недвижимость – раз в 3 года.
• Промышленные предприятия – ежегодно или чаще, если объект подвержен агрессивным воздействиям.
• Энергетические объекты, подстанции – регулярно по регламенту ПУЭ и внутренним нормативам.

Что делать, если результаты измерений не соответствуют нормам?

Если сопротивление заземления выше допустимого:

1. Проверить состояние заземляющих электродов – возможна коррозия или механическое повреждение.
2. Оценить качество грунта – в сухих и каменистых почвах сопротивление выше, может потребоваться увлажнение или добавление соли.
3. Дополнительно заземлить контур – увеличить площадь контакта с землей, установив дополнительные электроды.
4. Использовать улучшенные проводники – заменить старые соединения на материалы с высокой проводимостью.

Если проблема не решается, стоит обратиться к специалистам для профессиональной диагностики.

Итоги и рекомендации по выбору и использованию измерителей сопротивления заземления

Измерители сопротивления заземления необходимы для контроля безопасности электроустановок в строительстве, промышленности и энергетике. Выбор прибора зависит от точности, метода измерения и условий эксплуатации.

Ключевые рекомендации:

• Для разовых проверок подойдут мультиметры с данной функцией.
• Для профессионального использования предпочтительны цифровые модели с автокалибровкой.
• В сложных условиях важна защита от помех и поддержка нескольких методов измерения.
