Приводные цепи.

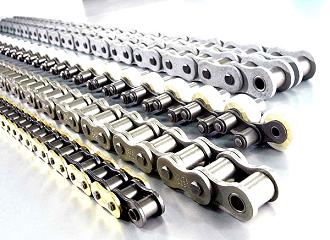

Цепной привод необходим в тех случаях, когда между осями большое расстояние, а значение крутящего момента не позволяет обойтись ременным приводом. Наиболее частый случай, где используются приводные цепи – транспортеры, элеваторы, сельскохозяйственные машины. Из всех известных типов приводных цепей наиболее широко применяется роликовая. Она имеет простое и надежное устройство. Это одинаковые стальные ролики, соединенные плоскими элементами в виде восьмерок. Они охватывают ролик с двух сторон. Таким образом, на каждом ролике закрепляется четыре восьмерки.

Ролики цепей вытачиваются из легированной закаленной износостойкой стали. Соединительные пластины «восьмерки» или «косточки» надеваются на торцы цилиндра впритык. Закрепляются они с помощью замка. Это дополнительная пластинка, которая задвигается в пазы на концах ролика. Цепи, предназначенные для передачи значительной нагрузки, имеют втулку валика, которая приварена к косточке. Этим вдвое уменьшается количество уязвимых замковых соединений, но усложняется замена изношенных элементов.

Обязательным условием для правильной работы приводной роликовой цепи является расположение звездочек строго в одной плоскости. Таким образом, исключается всякое смещение косточек и замков вдоль осей роликов, что вызовет неизбежное разрушение целостности цепи. При соблюдении этого простого условия цепь может работать под большой нагрузкой продолжительное время. Ввиду того, что приводная цепь часто расположена на открытом воздухе, необходима её хорошая смазка для повышения КПД и защиты от коррозии. Если рабочая среда загрязнена пылью, а это часто бывает в сельскохозяйственных машинах, то необходима очистка цепи. Для этого её снимают со звездочек и помещают в пакет или емкость. После этого необходима промывка растворителем, нанесение свежей смазки и установка цепи. Звездочки тоже периодически очищают.

Роликовые цепи выпускаются с использованием станков для автоматизированной сборки. Необходимые отрезки изготавливаются путем разборки замков при помощи специального инструмента. Цепи для транспортеров и элеваторов имеют на «косточках» дополнительные ушки для фиксации ковшей или скребков. При помощи болтов к ушкам закрепляются любые необходимые элементы.

Помимо роликовой применяется и зубчатая цепь. Она имеет более сложное устройство и несколько меньший КПД, но все равно используется потому, что в качестве звездочек могут быть использованы обычные зубчатые колеса. Зацепляющим элементом в ней служат не ролики, а соединительные пластины особой формы. Также зубчатая цепь может передавать значительные нагрузки. Основной спектр применения – металлообрабатывающие станки.

---
