Щелевые решетки и диффузоры для вентиляционных систем

Щелевые решетки и диффузоры – важный элемент в современных вентиляционных системах. Основная их функция – равномерное распределение воздуха в помещении и поддержание оптимальной скорости его движения. Ещё одна функция – декорирование вентиляционных отверстий, в том числе и сложной формы.

Конструктивные особенности

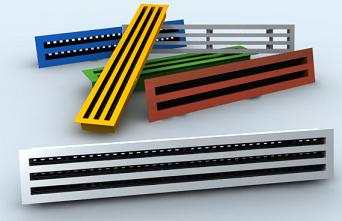

Щелевые решетки и диффузоры устанавливаются в любые типы вентсистем: вытяжные, приточные, приточно-вытяжные. Стандартные их варианты изготавливаются из оцинкованной, нержавеющей стали или алюминия, и представляют собой жесткую раму с отбортовками, к которой приваривается лицевая рамка. На линейной щелевой решетке имеется от одной до 6 щелей. Длина конструкции обычно не превышает 3 м, но при необходимости решётки устанавливают стык в стык, для этого нужно снять специальные уголки на торцах. В компоновке решёток обязательны жалюзи для регулирования и блокировки воздушных потоков.

Решётки для приточной вентиляции имеют в конструкции лопатки, с помощью которых воздушный поток можно регулировать вручную.

Устанавливать щелевые решётки и диффузоры можно в помещениях любой площади, как в стандартных жилых или овисных помещениях, и в крупных с высокими потолками, например в цехах, или вокзалах.

Надёжные и эффективные конструкции рассекают поток воздуха и могут поменять его направление.

Основные виды решёток:

• линейный щелевой диффузор — наиболее простой по конструктивному исполнению;
• жалюзийный квадратный.

Различия по типу профиля:

• Г-образный профиль создаёт дополнительный объём, но при этом хорошо маскирует вентиляционное отверстие. Сам профиль может иметь разные размеры.
• П-образный профиль часто используется для напольных вентиляционных решёток, Прочное изделие не деформируется даже при высокой нагрузке.
• Т-образный профиль, одна сторона которого расположена с наклоном, помогает потоку воздуха двигаться в нужном направлении.

Применение щелевых решёток

Если щелевые решётки предназначены для кондиционирования и вентиляции, они могут оснащаться защитной сеткой. В вытяжной вентиляции используются решётки без сетки. Наиболее надёжными считаются модели из оцинковки. Они легко выдерживают как высокую нагрузку, так и случайные удары, и другие механические повреждения. У них большой срок службы и высокая антикоррозийная устойчивость. Кроме того, оцинкованные конструкции легко очищать и мыть. Они эстетичны, а при окраске в нужный цвет легко вписываются в любой интерьер.

Производители предлагают изделия различных габаритов, различающиеся сложностью и функционалом. Возможность регулировать с их помощью движение воздушного потока позволяет настроить соответствующим образом всё оборудование вентиляционной системы для её большей эффективности, а также снизить затраты на электроэнергию.

Регулируемые щелевые решётки устанавливаются в пределах досягаемости, чтобы иметь возможность регулирования. Их часто используют в помещениях с подвесными потолками.

В более сложных моделях диффузоров регулируемые реснички могут направлять поток воздуха под нужным углом.

---

---
