Кровельные воронки

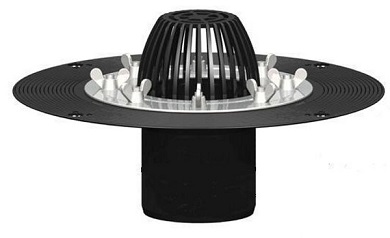

Кровельная воронка – составная часть системы водоотведения с поверхности кровли. С помощью этого приспособления осадки не скапливаются на крыше, а собираются и направляются вниз по трубопроводу, расположенному внутри или снаружи здания, в грунт или канализационные стоки.

Особенности конструкции воронок

Современные водоприемные изделия имеют некоторые конструктивные отличия в зависимости от типа кровли, для которой они предназначены. Воронки для кровли обычно состоят из следующих частей:

• крышка, защищающая верхнюю часть сточного отверстия;
• решетка, предотвращающая проникновение в слив различного мусора;
• уплотнитель, увеличивающий герметичность воронки;
• выпуск, имеющий горизонтальное или вертикальное устройство;
• чаша для водосбора;
• сальник, соединяющий выпуск и водосток;
• болт для закрепления конструкции.

Виды водосточных систем

Существует два основных типа конструкций для отведения талых и дождевых вод с крыши:

• Самотечная. Отверстия под воронки закладываются в кровле из расчета 1 водосток на 25 кв.м. Вода собирается в приемные чаши за счет уклона и стекает по трубам.
• Гравитационно-вакуумная. Принцип работы такой системы основан на всасывании жидкости с поверхности. Воздушный поток направляет воду в отверстия с вакуумной средой. Под действием гравитации поток движется вниз с большой скоростью. Данный вид конструкции позволяет сократить количество воронок в кровле.

Материалы для изготовления кровельных воронок

Водосборные устройства подбираются в зависимости от жесткости кровли. Они производятся из различных материалов:

• Пластик. Для производства воронок применяются полимеры, отличающиеся высокой прочностью. Пластиковые конструкции монтируются в крыши, которые нечасто подвергаются нагрузкам.
• Сталь, чугун, алюминий. Этот тип устройств предназначен для кровель с большой проходимостью. Стальные воронки устойчивы к механическим повреждениям и коррозии.
• Комбинированные материалы. Сочетание металла и пластика в различных частях конструкции позволяет создавать воронки с длительным сроком эксплуатации, выдерживающие умеренные нагрузки.

Область применения

Воронки устанавливаются на участках кровли для постоянной эксплуатации или проведения ремонтных работ. Конструкции, предназначенные для водосбора при ремонте крыши, имеют вертикальный патрубок с несколькими диаметральными гибкими юбками. Они монтируются в старые воронки и облегчают замену гидроизоляции кровли.

Стандартные устройства при необходимости комплектуются дополнительными элементами (переходниками, трапом, удлинителями). Это позволяет создавать несколько уровней паро- и гидроизоляции. Специальные виды воронок монтируются в утепленные и облегченные кровли.

---

---
