Шкаф АВР: надежная автоматическая защита электроснабжения бизнеса

Шкаф автоматического ввода резерва представляет собой важнейший элемент систем гарантированного электроснабжения, используемых на различных объектах – от промышленных предприятий до офисных центров. Его основная задача заключается в обеспечении бесперебойного питания потребителей путем мгновенного автоматического переключения на резервную линию электропередачи при возникновении неполадок в работе основного источника энергоснабжения.

Шкаф АВР крайне важен в тех случаях, когда даже кратковременные перебои с электричеством недопустимы и чреваты серьезными технологическими и экономическими потерями. К таким критическим нагрузкам относятся промышленные установки непрерывного цикла, аппаратура медицинских центров, системы вентиляции серверных и многое другое оборудование.

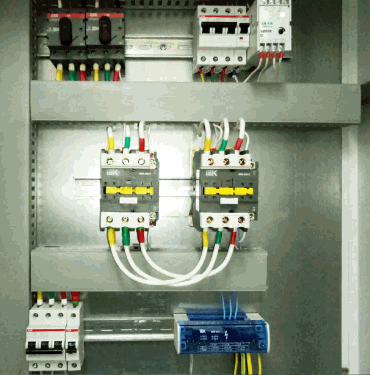

Назначение и устройство шкафа АВР

В состав типового шкафа АВР входит целый комплекс технических компонентов, отвечающих за различные функции гарантированного электроснабжения нагрузки:

• Микропроцессорный контроллер – “мозг” всей системы АВР, анализирует показания датчиков напряжения и управляет работой коммутационных аппаратов
• Переключатели, контакторы либо автоматические выключатели – осуществляют непосредственное переключение нагрузки между основной и резервной линиями
• Реле и датчики – контролируют состояние входных и выходных цепей, подают сигналы на включение/отключение нагрузки
• Сигнальные лампы, кнопки, разъемы и прочая панель управления – для ручного управления, настройки режимов и индикации текущего статуса шкафа АВР

Базовый принцип работы шкафа АВР заключается в следующем: система автоматики непрерывно контролирует основную линию электропитания на соответствие заданным пороговым значениям (уровень напряжения, частота). При кратковременном отклонении этих параметров за допустимые границы происходит мгновенное автоматическое переключение нагрузки на резервный источник.

Таким образом обеспечивается гарантированная защита критически важного оборудования от любых возможных краткосрочных колебаний или провалов напряжения – что крайне важно для непрерывных технологических процессов и точных электронных устройств.

Классификация и типы шкафов АВР

Существует классификация шкафов АВР по целому ряду признаков:

1. По типу коммутационных аппаратов:
   • контакторные – с переключателями на базе электромагнитных пускателей (контакторов);
   • автоматические - со встроенными автоматическими выключателями.
2. По схеме внутреннего соединения:
   • одиночные;
   • секционированные (двойные);
   • с байпасными переключателями.
3. По исполнению и способу монтажа:
   • напольные шкафы;
   • навесные модули;
   • встраиваемые панели АВР.

Конкретный тип и вариант исполнения шкафа АВР подбирается для каждого объекта строго индивидуально в зависимости от:

• категории надежности электроснабжения;
• мощности и параметров защищаемой сети;
• требований к коммутационному ресурсу;
• наличия дополнительных опций и многих других нюансов.

От правильного выбора шкафа АВР напрямую зависит надежность всей системы гарантированного электропитания критической нагрузки.

Монтаж, пусконаладка и обслуживание

Установка и ввод в эксплуатацию шкафов АВР требует привлечения высококвалифицированных специалистов-электриков.

На этапе монтажа очень важны такие операции, как контроль сопротивления изоляции подводящих кабелей и шин, обеспечение качественного заземления корпуса шкафа, фиксация надежности электрических соединений.

Далее выполняются пусконаладка и тонкая проверка работы шкафа АВР во всех заданных режимах: проверяется время реакции, отсутствие ложных срабатываний, корректный возврат на основной источник после восстановления его параметров.

Правильная настройка уставок микропроцессорной защиты шкафа АВР в соответствии с реальными параметрами сети – еще один нюанс, от которого зависит правильность работы всей системы автоматики.

Регулярное техническое обслуживание, планово-предупредительные осмотры и ремонт шкафов АВР гарантируют их безотказную работу на протяжении всего нормативного срока службы.

Таким образом, шкафы автоматического ввода резерва являются важнейшим звеном комплексных систем бесперебойного электроснабжения ответственных потребителей. Их основное назначение – минимизировать риски отказа дорогостоящего оборудования из-за возможных кратковременных сбоев в параметрах основной питающей сети. При условии грамотного подбора и профессиональной настройки шкаф АВР обеспечит надежную автоматическую защиту электропитания.

---

---
