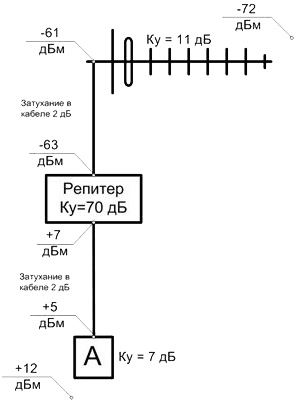

Репитеры - усилители сигнала мобильной связи и мобильного 3G и 4G ИнтернетаДанный материал будет полезен, если вы не довольны качеством мобильной связи и скоростью мобильного Интернета. В статье будут рассмотрены особенности выбора репитера мобильной связи для обычных пользователей. Репитер представляет собой линейное оборудование, усиливающее сигнал мобильной связи. Непосредственно репитер входит в состав комплекса усиления сигнала, состоящего из:
Рекомендации по выбору и приобретению репитера мобильной связи 2G, 3G, 4GГлавные характеристики ретранслятора:
Если вам нужно только усилить интернет рекомендуем статью. Как выбрать диапазон ретранслятораПровайдеры, предоставляющие мобильную связь, в настоящее время пользуются следующими диапазонами частот – 800, 900, 1800, 2100 и 2600 Мгц. Теперь в одном диапазоне могут поддерживаться два стандарта связи, а стандарт 4G функционирует во всех имеющихся частотных диапазонах. Рекомендация 1. Каждая новая модель мобильных гаджетов всегда ловит самый высокий стандарт, действующий в рассматриваемой зоне приема. То есть, если доступен усиленный сигнал 2G/GSM, а на территорию объекта проникает посторонний слабый 3G, гаджет будет ловить не сильный 2G, а еле ощутимый 3G. С 3G и 4G – та же самая схема. Некоторые пользователи интересуются, зачем нужны 3G и 4G, если есть Wi-Fi? Ответ прост: поддержка Wi-Fi не оказывает никакого влияния на выбор ретранслятора для усиления мобильной связи. Рекомендация 2. Если в помещении доступен один стандарт на различных частотах, мобильный гаджет во всех случаях ловит самую высокую частоту. К примеру, если стандарт 3G доступен на объекте в частотных диапазонах 900 и 2100 Мгц, смартфон будет улавливать частоту 2100 МГц, даже если сигнал слабый (менее 100 дБм). Подробнее о ретрансляторах можно почитать на wiki. Выбор ретранслятора мобильной связи по показателю мощностиПример 1. 1). Если в зоне предполагаемого размещения наружного усилителя уровень сигнала, измеренного с помощью мобильного гаджета, равен -72 дБм, а показатель усиления антенны – 11 дБ, уровень выходного сигнала усилителя будет равен: -72 + 11 = -61 дБм. 2). Расчет потерь сигнала в кабеле. Каждый кабель имеет собственные радиочастотные показатели, обозначенные на веб-ресурсе изготовителя. К примеру, на 100 м кабеля 5D-FB на частоте 900 Мгц потеря сигнала составит 20 дБ. С увеличением частоты сигнала будут расти потери сигнала в кабеле. В рассмотренном примере длина кабеля от наружного усилителя до ретранслятора равна 10 м, а потери рассчитываются так: на 100 м кабеля потери составили 20 дБ, а на 10 м они будут равны 2 дБ. 3). Входной сигнал ретранслятора равен: -61 – 2 = -63 дБ. 4). Показатель усиления ретранслятора можно найти в техническом описании устройства (в рассматриваемом примере он равен 70). Выходной сигнал антенны: -63 + 70 = 7 дБм. 5). Выходной сигнал антенны: 7 (выходной сигнал ретранслятора) – 2 (потери в кабеле) + 7 (показатель усиления усилителя) = 12 дБм. Примерную площадь покрытия от абонентского усилителя можно найти, воспользовавшись таблицей соответствия дБм и Вт. Значению 12 дБм соответствуют 16 мВт. После этого, чтобы упростить расчет, мВт нужно умножить на коэффициент 6, в результате чего получится примерная площадь покрытия от абонентского усилителя: 16 х 6 = 96 квадратных метров. Если стены капитальные, полученное значение может уменьшиться. Ретранслятор RF-Link E900-70-20 обладает показателем усиления 70 дБ и наибольшей мощностью на выходе 100 мВт по документам. Однако в рассматриваемом примере фактическая мощность на выходе получилась лишь 5 мВт из 100. При работе с частотами 1800 и 2100 МГц для расчета примерной площади покрытия рассчитанную выходную мощность нужно умножить на 4, поскольку при повышенных частотных диапазонах наблюдается ускорение потери сигнала в области распределения. Способ расчета очень прост: учитывая метраж объекта, который нужно покрыть, и измерив сигналы от основных станций провайдеров мобильной связи, можно определить энергетический баланс системы и подобрать подходящий тип ретранслятора. дБм Вт дБм мВт 40 10 19 80 39 8 18 64 38 6,4 17 50 37 5 16 40 36 4 15 32 35 3,2 14 25 34 2,5 13 20 33 2 12 16 32 1,6 11 12,5 31 1,25 10 10 30 1 9 8 29 0,8 8 6,4 28 0,64 7 5 27 0,5 6 4 26 0,4 5 3,2 25 0,32 4 2,5 24 0,25 3 2 23 0,2 2 1,6 22 0,16 1 1,25 21 0,125 0 1 20 0,1 -1 0,8 Пример 2 (с применением разветвителя неоднородного распределения мощности). В системе задействованы 2 абонентских усилителя с покрытием площади 25х6=150 квадратов (с выходным усилением 14 дБм) и 50х6=300 квадратов (с выходным усилением 17 дБм). В целях распределения сигнала был взят неравномерный разветвитель с боковым затуханием на 10 дБ и прямым – 1 дБ. Данные разветвители берутся для равномерного распределения мощности сигнала. Что нужно принять во внимание
Источник информации статья "Усилители сигнала сотовой связи" - с более полной информацией по данному вопросу. Главная - Микросхемы - DOC - ЖКИ - Источники питания - Электромеханика - Интерфейсы - Программы - Применения - Статьи |
|
