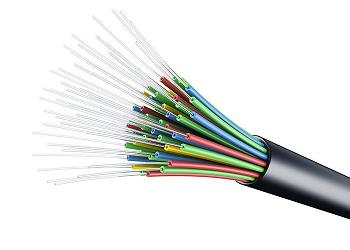

Оптический распределительный кабель

Оптический распределительный кабель представляет собой сетевой кабель, который содержит жилы из стекловолокна внутри изолированного корпуса. Оптический распределительный кабель предназначен для связи по сети на большие расстояния и с очень высокой пропускной способностью. Оптоволоконные элементы обычно покрыты слоями пластика и располагаются в специальной трубке, предназначенной для защиты от среды, в которой прокладывается кабель. Такие виды кабеля используются для таких областей применения, как дальняя связь или обеспечение высокоскоростной передачи данных между различными частями здания.

Оптоволоконные кабели передают сигналы связи, используя световые импульсы. Несмотря на высокую стоимость, кабель распределительный оптоволоконный все чаще используется вместо традиционных медных кабелей, поскольку оптоволокно обладает большей пропускной способностью и менее подвержено электрическим помехам.

Каковы цветовые коды для оптоволоконного кабеля?

Волокна в волоконно-оптических кабелях пронумерованы в соответствии с цветовым кодом, что упрощает установку соединительного оборудования и завершение разъема, а также дальнейшее обслуживание и тестирование кабельной системы.

В кабелях со свободной трубкой, в которых более 12 волокон в одной трубке, волокна могут быть объединены в единое целое, закрепленное разноцветными нитями.

Как работает оптоволоконный кабель?

Чтобы понять, как работает оптоволоконный кабель, представьте себе очень длинную трубку для питья или гибкую пластиковую трубку. Например, представьте себе трубу длиной в несколько миль. Теперь представьте, что внутренняя поверхность трубы покрыта идеальным зеркалом. В нескольких милях на другом конце включается фонарик и светит в трубу. Поскольку внутренняя часть трубы представляет собой идеальное зеркало, свет фонаря будет отражаться от боковых сторон трубы (даже если труба может изгибаться и закручиваться), и вы увидите этот свет на другом конце. В этом суть оптоволоконного кабеля.

Вся система работы оптоволоконной системы построена следующим образом:

• Передатчик;
• Опто-волоконный кабель;
• Приемник.

Передатчик

Передатчик - это устройство, которое находится в начале волоконно-оптической кабельной сети. Передатчик берет информацию и превращает ее в пульсирующую световую волну, которая может передаваться по оптоволоконному кабелю. Затем используется линза для передачи света в оптоволоконный кабель. Свет будет распространяться по оптоволоконным кабелям быстрее и с меньшим ухудшением сигнала, чем при передаче данных по традиционным проводам.

Оптический распределительный кабель

Сердцевина оптоволоконного кабеля изготовлена из очень прозрачной стеклянной трубки, которая пропускает свет. Это стеклянное ядро окружено покрытием, называемым оболочкой. Свет будет распространяться по оптоволоконной трубе по прямой линии. За счет зеркальной внутренней поверхности трубки, свет будет поступать на другой конец кабеля даже при его изгибе.

Оптический приемник

На конце оптоволоконной сети находится оптический приемник. Этот приемник по существу выполняет противоположную функцию передатчика, находящегося в начале системы. Оптические приемники получают световой сигнал от оптоволоконного кабеля и преобразуют его в информацию, которую компьютер или телевизор могут интерпиритировать и использовать. Затем он отправляет декодированный сигнал на компьютер или телевизор.

---

---
