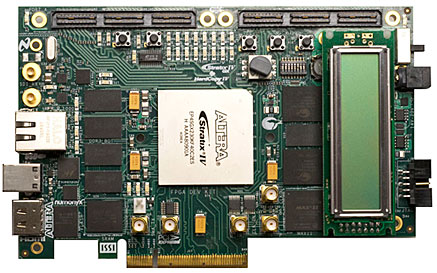

Отладочный комплект Altera Stratix IV GX
Отладочный комплект Altera Stratix IV GX представляет собой завершенную среду проектирования системного уровня, включающую аппаратное и программное обеспечение, необходимое для немедленного начала разработки приложений на ПЛИС FPGA. Плата, соответствующая требованиям консорциума PCI-SIG, и включенная в комплект годовая лицензия программной среды проектирования Quartus II, позволяют разрабатывать и тестировать оконечные и базовые устройства с интерфейсом PCI Express 2.0 (до 8 линий). Также разработчик может осуществлять отладку подсистемы памяти, включая память DDR3 и/или QDR II+, или добавить в систему другие протоколы интерфейсов, поддерживаемые устройствами серии Stratix IV GX, такие как 10 Гбит Ethernet, CPRI, OBSAI, SAS/SATA и Serial RapidIO благодаря наличию порта высокоскоростного интерфейса подключения плат расширения HSMC.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Stratix IV GX EP4SGX230KF40C2N
- Система конфигурирования
- Конфигурация в режиме Fast Passive Parallel (FPP) посредством ПЛИС CPLD серии MAX II EPM2210 и FLASH памяти
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Пользовательские кнопки, DIP-переключатели и светодиоды
- Алфавитно-цифровой ЖК индикатор
- Устройства памяти
- 512 Мбайт DDR3 SDRAM с 64-битной шиной
- 128 Мбайт DDR3 SDRAM с 16-битной шиной
- Две микросхемы памяти QDR II+ SRAM памяти по 4 Мбайт с 18-битной шиной
- 64 Мбайт синхронной FLASH и 2 Мбайта SSRAM
- Компоненты и интерфейсы
- Порт USB 2.0
- Группа контактов под слот PCIe x8
- 10/100/1000 BASE-T Ethernet с физическим уровнем, разъем RJ-45
- Два порта HSMC (высокоскоростной интерфейс подключения плат расширения) - ответный разъем ASP-122952-01 компании Samtec
- Видео выход HDMI
- 3G SDI видео выход и вход
- Схема контроля питания
- Схема контроля температуры
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Development Kit Edition, годовая лицензия

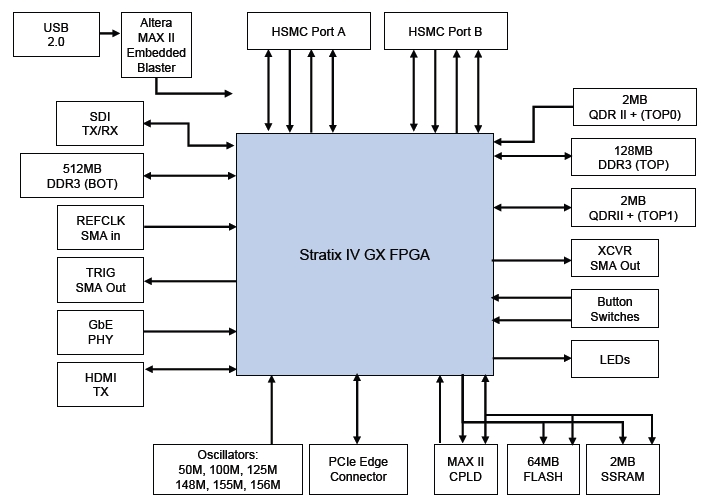

Внутренняя архитектура отладочного комплекта Altera Stratix IV GX |
