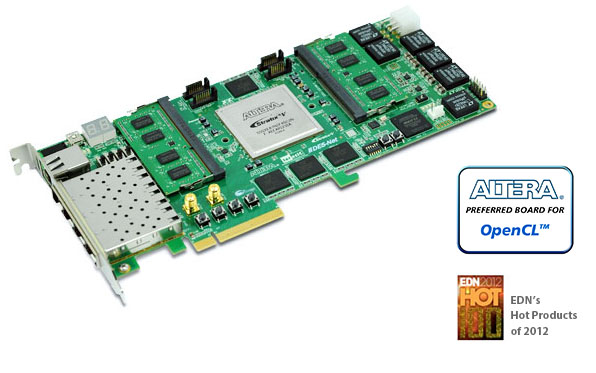

Отладочный комплект Terasic DE5-Net Stratix V
Отладочный комплект Terasic DE5-Net Stratix V ориентирован на разработчиков таких высокопроизводительных приложений, как облачные вычисления, высокоскоростные системы сбора данных и защищенные сети. Отличаясь расширяемой архитектурой памяти сверхвысокой пропускной способности, поддержкой оптических интерфейсов SFP+ с минимальной задержкой и коммуникационного интерфейса PCIe, комплект DE5-Net обеспечивает максимальную гибкость разработки малопотребляющих, быстродействующих и высокопроизводительных систем.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Stratix V GX 5GSXEA7
- Система конфигурирования
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Четыре светодиода и одна светодиодная матрица
- Четыре кнопки
- Четыре ползунковых переключателя
- Два семисегментных индикатора
- Устройства памяти
- Два слота DDR3 SO-DIMM
- 32 Мбайта QDR II+ SRAM памяти
- 256 Мбайт FLASH памяти
- Компоненты и интерфейсы
- Четыре оптических порта SFP+
- Четыре порта SATA
- Группа контактов под слот PCIe x8
- Один приемопередатчик RS-422 с разъемом RJ-45
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Web Edition

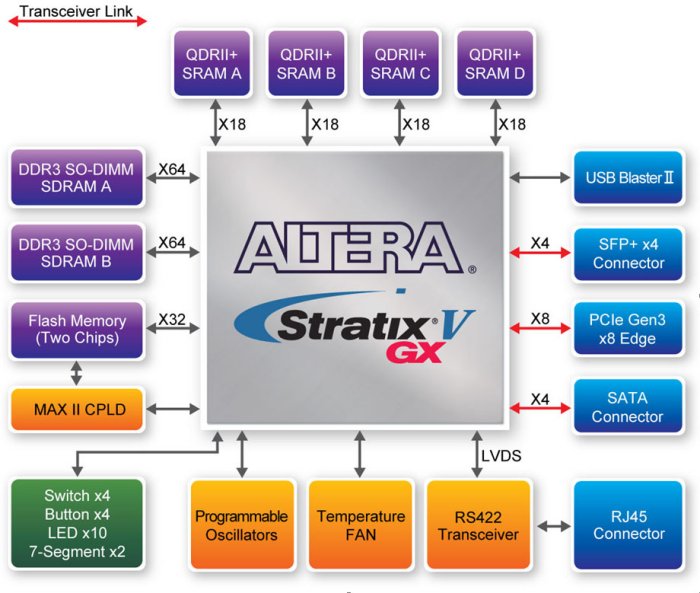

Внутренняя архитектура отладочного комплекта Terasic DE5-Net Stratix V |
