Стартовый набор Altera Arria V GX

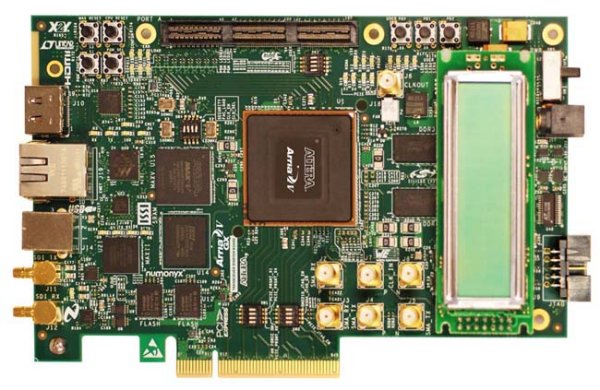

Стартовый набор Altera Arria V GX Starter Kit представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки приложений на базе ПЛИС FPGA. Отладочный комплект соответствует требованиям директивы RoHS.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Arria V GX 5AGXFB3H4F35C4N
- Система конфигурирования
- Конфигурация в режиме Fast Passive Parallel (FPP) посредством 16-битного параллельного загрузчика FLASH памяти (PFL)
- Интегрированный загрузчик USB-Blaster® II: ПЛИС CPLD серии MAX II EPM570GM100C4N
- Пользовательские устройства ввода/вывода
- Алфавитно-цифровой ЖКИ 16х2
- Четыре DIP-переключателя
- Три кнопки
- Четыре светодиода
- Устройства памяти
- 128 Мбайт (8М х 16 х 8) DDR3 SDRAM: Micron MT41J64M16JT-15E
- 18 Мбит (1024К х 18) SSRAM (совместный с FLASH памятью доступ к адресному пространству или данным): ISSI IS61VPS102418A
- Компоненты и интерфейсы
- Группа контактов под слот PCIe x8
- Контроллер 10/100/1000 Ethernet, разъем RJ-45
- Разъем HSMC (высокоскоростной интерфейс подключения плат расширения)
- Вход/выход последовательного цифрового интерфейса (SDI)
- Видео выход HDMI
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Development Kit Edition, годовая лицензия

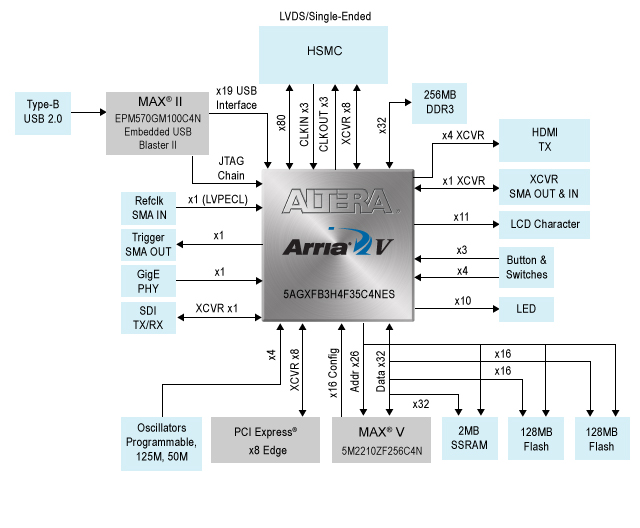

Внутренняя архитектура отладочного комплекта Altera Arria V GT FPGA |
