Отладочный комплект Altera Cyclone III
Отладочный комплект Altera Cyclone III сочетает самую большую из недорогих, малопотребляющих ПЛИС FPGA компании Altera с широким набором компонентов памяти и пользовательских интерфейсов. Отладочный комплект предоставляет разработчикам все необходимое для начала проектирования приложений на базе ПЛИС семейства Cyclone III.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Cyclone III EP3C120F780
- Система конфигурирования
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Графический ЖКИ 128х64
- Алфавитно-цифровой ЖКИ 16х2
- Устройства памяти
- 256 МБ двухканальной DDR2 SDRAM с кодом коррекции ошибок (ECC)
- 8 МБ синхронной SRAM
- 64 МБ FLASH
- Компоненты и интерфейсы
- Разъем HSMC (высокоскоростной интерфейс подключения плат расширения) - ответная часть ASP-122952-01 от Samtec
- USB 2.0 тип B
- 10/100/1000 Ethernet
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Web Edition

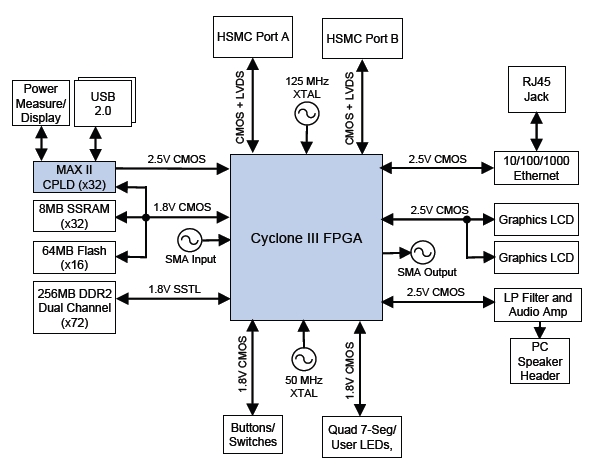

Внутренняя архитектура отладочного комплекта Altera Cyclone III |
