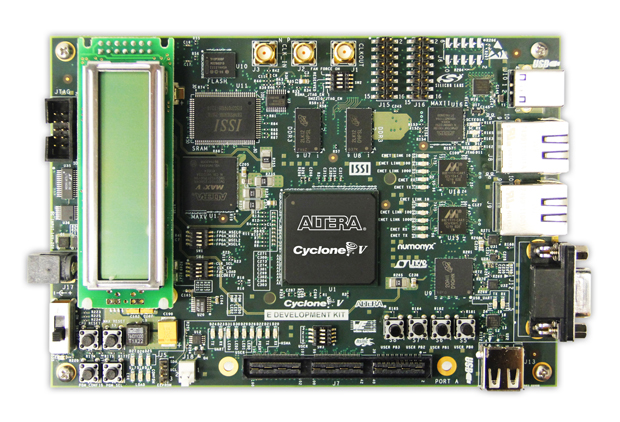

Отладочная плата Altera Cyclone V E фирмы Altera
Плата Cyclone V E компании Altera - это базовая многофункциональная отладочная платформа, адресованная разработчикам промышленных сетей и систем автоматизации технологических процессов. Плата укомплектована ПЛИС FPGA семейства Cyclone V, несколькими банками памяти, включая DDR3 и LPDDR, алфавитно-цифровым ЖК индикатором, светодиодами, пользовательскими кнопками и разъемами USB и RJ45. Отладочный комплект Cyclone V E обеспечивает разработчикам промышленного оборудования высокую гибкость реализации Ethernet соединений в масштабе реального времени благодаря представленным IP-блокам функций промышленного Ethernet.
Состав отладочного комплекта
- Плата
- Система конфигурирования
- Интегрированный загрузчик USB-Blaster II (контроллер USB + физический уровень, ПЛИС CPLD Max V)
- Разъем JTAG интерфейса
- Пользовательские устройства ввода/вывода
- Кнопки управления рабочими режимами платы
- Кнопки общего назначения
- Восемь светодиодов
- Четыре DIP-переключателя
- Две кнопки сброса (сброс системного контроллера, сброс схемы ПЛИС)
- Алфавитно-цифровой ЖКИ 16х2
- Устройства памяти
- 64-битная DDR3 с кодом коррекции ошибок (ECC), с рабочей частотой 400 МГц
- 32-битная DDR3 с кодом коррекции ошибок (программно реализованный контроллер)
- 16-битная LPDDR2 (программно реализованный контроллер)
- Компоненты и интерфейсы
- USB-порт для подключения к ПК и конфигурации ПЛИС FPGA
- Два разъема RJ45 для подключения Ethernet
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Web Edition

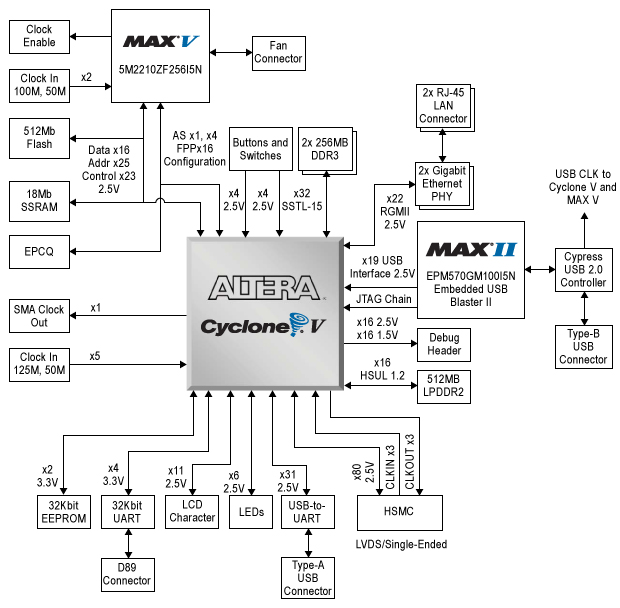

Внутренняя архитектура отладочной платы Altera Cyclone V E |
