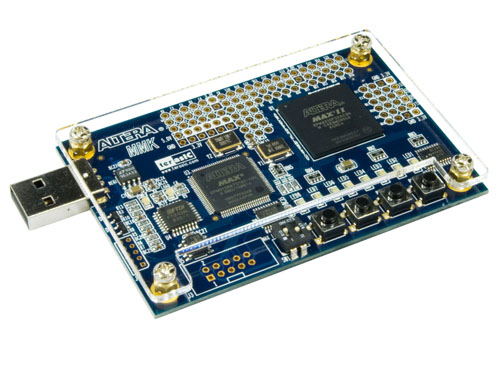

Отладочный комплект Terasic MAX II Micro
Цифровая инженерная лаборатория в ваших руках. Оснащенный ПЛИС CPLD EPM2210F324C3 серии MAX II и внутрисхемным загрузчиком USB-Balaster, комплект MAX II Micro предоставляет пользователю по настоящему мощный и эффективный инструмент разработки приложений на базе ПЛИС CPLD. Плата MAX II Micro может использоваться также в качестве программатора (только в режиме JTAG) благодаря интегрированной схеме загрузчика USB-Blaster.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС CPLD серии MAX II EPM2210F324C3
- Система конфигурирования
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Четыре кнопки
- Один DIP-переключатель
- Восемь пользовательских светодиода
- Устройства памяти
- Компоненты и интерфейсы
- Группа контактов под слот PCI (3.3-/5-вольтовый уровень сигнала)
- Разъемы JTAG интерфейса
- Разъем USB Type B
- Один разъем расширения, совместимый с 3.3-вольтовым уровнем сигнала (41 линия ввода/вывода)
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Web Edition

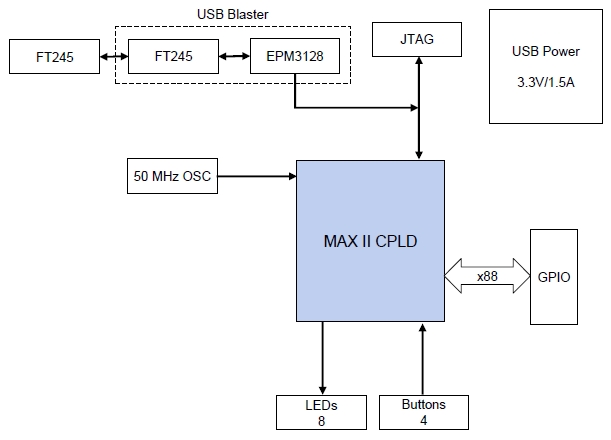

Внутренняя архитектура отладочного комплекта Terasic MAX II Micro |
