ATtiny26

8-битный микроконтроллер AVR серии tinyAVR с 2 КБ флеш-памяти и частотой до 16 МГц в корпусах PDIP20, SOIC20, QFN32. Распиновка и функции выводов — по даташиту, заказные номера, фьюзы с завода и векторы прерываний — по описанию Microchip.

Обновлено 5 октября 2026 г.данные Microchip, ATtiny_DFP 3.4.278

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание и служебные выводы
Исполнения
Заказные номера
Фьюзы с завода
Векторы прерываний
Частые вопросы

Ядро: AVR, 8 бит
Флеш-память: 2 КБ
ОЗУ: 128 байт
EEPROM: 128 байт
Частота: до 16 МГц
Питание: 2,7–5,5 В
Температура: −40…+85 °C
Линии ввода-вывода: 16
Корпуса: PDIP20, SOIC20, QFN32
Программирование: ISP, HVPP

Схема корпуса

Вид сверху. Выберите периферию — её выводы подсветятся на схемах, а в списке ниже останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции. Расположение выводов сверено с рисунками и таблицами даташитов.

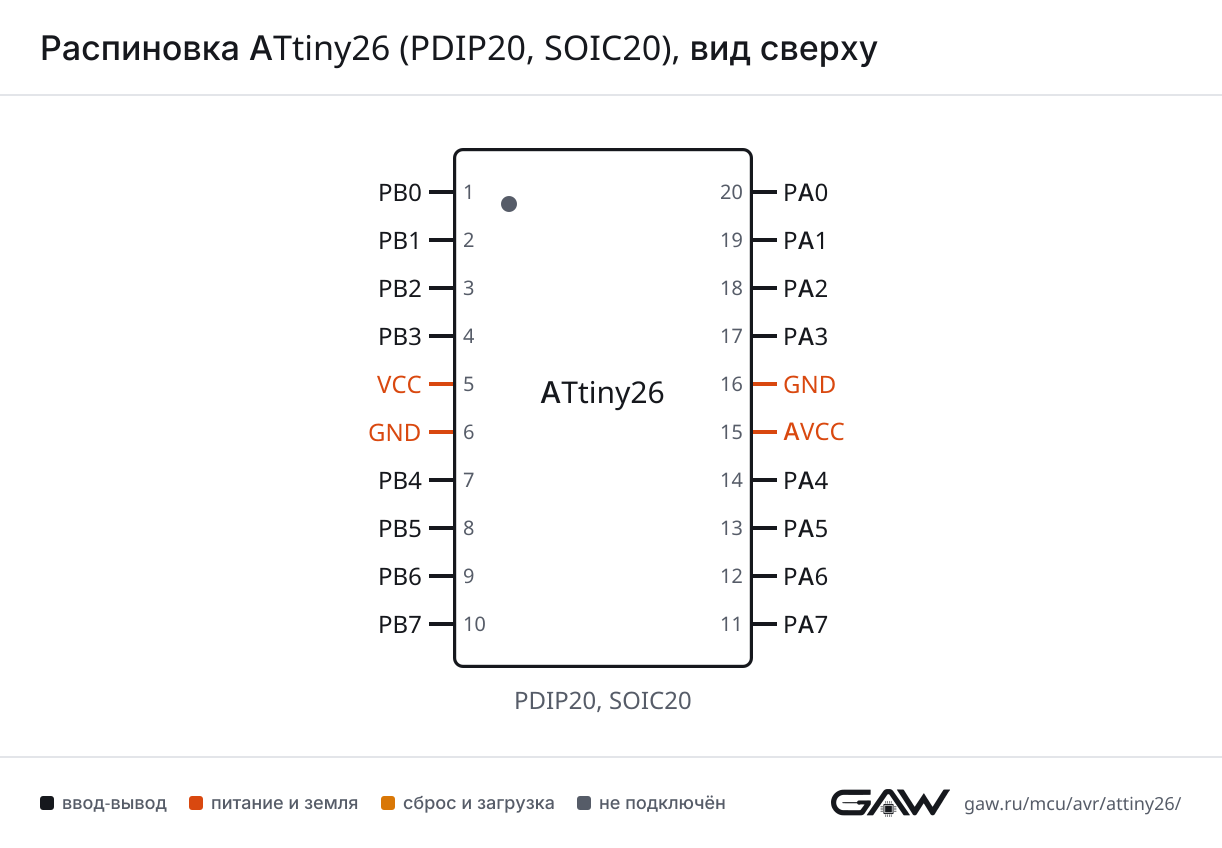

PDIP20 и SOIC20. Расположение выводов — по рисунку даташита: в описании Microchip распиновки нет

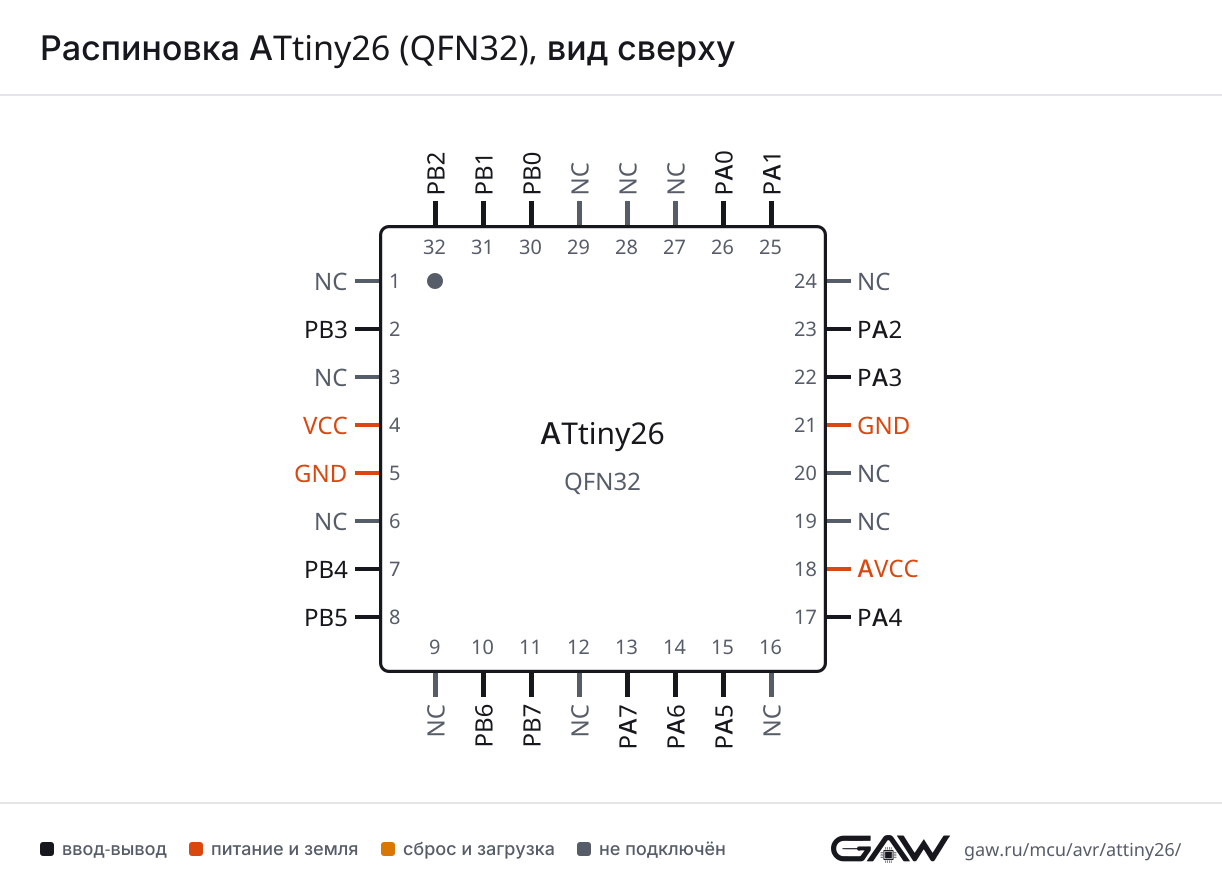

QFN32. Расположение выводов — по рисунку даташита: в описании Microchip распиновки нет

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Периферия и её выводы

На какие линии порта выходит каждый сигнал. У классических AVR функции закреплены за линиями: включённая периферия сама занимает свой вывод, выбирать другой, как у STM32, нельзя.

USI — универсальный последовательный интерфейс

Блок	Сигнал	Линия порта
USI	DI	PB0
	DO	PB1
	SCL	PB2
	SDA	PB0

Таймеры — выходы сравнения и ШИМ, входы счёта и захвата таймеров

Блок	Сигнал	Линия порта
TC0	T0	PB6
TC1	OC1A	PB1
	OC1A̅	PB0
	OC1B	PB3
	OC1B̅	PB2

АЦП — аналого-цифровой преобразователь

Блок	Сигнал	Линия порта
ADC	ADC0	PA0
	ADC1	PA1
	ADC2	PA2
	ADC3	PA4
	ADC4	PA5
	ADC5	PA6
	ADC6	PA7
	ADC7	PB4
	ADC8	PB5
	ADC9	PB6
	ADC10	PB7
	AREF	PA3

Компаратор — аналоговый компаратор

Блок	Сигнал	Линия порта
AC	AIN0	PA6
	AIN1	PA7

Прерывания — внешние прерывания INT и PCINT

Блок	Сигнал	Линия порта
EXINT	INT0	PB6
	PCINT0	PB0, PB1, PB2, PB3
	PCINT1	PA3, PA6, PA7, PB4, PB5, PB6, PB7

Тактирование — кварцевый генератор, вход и выход тактового сигнала

Блок	Сигнал	Линия порта
CPU	XTAL1	PB4
	XTAL2	PB5

ISP — последовательное программирование

Блок	Сигнал	Линия порта
ISP	MISO	PB1
	MOSI	PB0
	SCK	PB2

Таблица выводов

Номера выводов в каждом корпусе и функции линий. Обычный режим порта — вход, выход, вход с подтяжкой — есть у каждой линии ввода-вывода, в таблице перечислены только альтернативные функции. В описании Microchip у ATtiny26 нет распиновок: номера выводов и функции линий — по даташиту.

PDIP20, SOIC20	QFN32	Имя	Тип	Функции
1	30	PB0	ввод-вывод	MOSI, DI, SDA, OC1A̅, PCINT0
2	31	PB1	ввод-вывод	MISO, DO, OC1A, PCINT0
3	32	PB2	ввод-вывод	SCK, SCL, OC1B̅, PCINT0
4	2	PB3	ввод-вывод	OC1B, PCINT0
5	4	VCC	питание	—
6, 16	5, 21	GND	питание	—
7	7	PB4	ввод-вывод	ADC7, XTAL1, PCINT1
8	8	PB5	ввод-вывод	ADC8, XTAL2, PCINT1
9	10	PB6	ввод-вывод	ADC9, INT0, T0, PCINT1
10	11	PB7	ввод-вывод	ADC10, RESET, PCINT1
11	13	PA7	ввод-вывод	ADC6, AIN1, PCINT1
12	14	PA6	ввод-вывод	ADC5, AIN0, PCINT1
13	15	PA5	ввод-вывод	ADC4
14	17	PA4	ввод-вывод	ADC3
15	18	AVCC	питание	—
17	22	PA3	ввод-вывод	AREF, PCINT1
18	23	PA2	ввод-вывод	ADC2
19	25	PA1	ввод-вывод	ADC1
20	26	PA0	ввод-вывод	ADC0
—	1, 3, 6, 9, 12, 16, 19, 20, 24, 27, 28, 29	NC	не подключён	—

Питание и служебные выводы

Выводы, которые не являются линиями порта. Номиналы блокировочных конденсаторов и фильтра питания АЦП — в разделе о питании даташита.

Имя	Выводы	Назначение
VCC	PDIP20: 5; QFN32: 4	напряжение питания
GND	PDIP20: 6, 16; QFN32: 5, 21	общий провод
AVCC	PDIP20: 15; QFN32: 18	питание АЦП и части линий порта; подключают к VCC, даже если АЦП не используется, при работе АЦП — через фильтр нижних частот
NC	QFN32: 1, 3, 6, 9, 12, 16, 19, 20, 24, 27, 28, 29	не подключён

Исполнения

Память, частота и сигнатура ATtiny26 по описанию Microchip. Частота и питание — классы скорости из заказных номеров: предельная частота и диапазон питания. Многие модели работают на предельной частоте не во всём диапазоне — зависимость показывает график Speed Grades в даташите. Сигнатура — три байта, по которым программатор узнаёт микроконтроллер, в последнем столбце — его обозначение для ключа -p программы avrdude.

Микроконтроллер	Флеш	ОЗУ	EEPROM	Частота и питание	Сигнатура	avrdude
ATtiny26	2 КБ	128 байт	128 байт	8 МГц, 2,7–5,5 В; 16 МГц, 2,7–5,5 В	1E 91 09	t26

Заказные номера

Номера для заказа из описания Microchip с корпусом, предельной частотой, диапазонами питания и рабочей температуры.

Номер	Корпус	Частота	Питание	Температура
ATtiny26L-8PU	PDIP20	до 8 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26L-8SU	SOIC20	до 8 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26L-8SUR	SOIC20	до 8 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26L-8MU	QFN32	до 8 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26L-8MUR	QFN32	до 8 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26-16PU	PDIP20	до 16 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26-16SU	SOIC20	до 16 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26-16SUR	SOIC20	до 16 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26-16MU	QFN32	до 16 МГц	2,7–5,5 В	−40…+85 °C
ATtiny26-16MUR	QFN32	до 16 МГц	2,7–5,5 В	−40…+85 °C

Фьюзы с завода

Значения фьюзов, с которыми микроконтроллер приходит с завода, и источник тактового сигнала, который они выбирают. В скобках — имя байта в avrdude. Расшифровку каждого бита, другие режимы и готовую команду avrdude даёт калькулятор фьюзов AVR.

Микроконтроллер	LOW (lfuse)	HIGH (hfuse)	Тактирование	Калькулятор
ATtiny26	0xE1	0xF7	Внутренний RC-генератор 1 МГц	открыть

Векторы прерываний

Таблица векторов ATtiny26: номер, как в даташите (сброс — первый), имя вектора по описанию Microchip и источник прерывания. Обработчик в avr-gcc объявляют макросом ISR() с именем вектора из avr/io.h — обычно это имя из таблицы с суффиксом _vect, например ISR(INT0_vect).

№	Вектор	Источник
1	RESET	сброс: включение питания, вывод RESET, BOD, сторожевой таймер
2	INT0	внешнее прерывание INT0
3	IO_PINS	External Interrupt Request 0
4	TIMER1_CMPA	Timer/Counter1 Compare Match 1A
5	TIMER1_CMPB	Timer/Counter1 Compare Match 1B
6	TIMER1_OVF1	Timer/Counter1 Overflow
7	TIMER0_OVF0	Timer/Counter0 Overflow
8	USI_STRT	USI Start
9	USI_OVF	USI: переполнение счётчика
10	EE_RDY	EEPROM готова к записи
11	ANA_COMP	аналоговый компаратор
12	ADC	АЦП: преобразование завершено

Частые вопросы

Какие фьюзы у ATtiny26 с завода?

LOW 0xE1, HIGH 0xF7 — тактирование: внутренний RC-генератор 1 МГц. Расшифровку каждого бита и команду avrdude для своих значений даёт калькулятор фьюзов AVR.

Сколько линий ввода-вывода у ATtiny26?

16 линий: PA0–PA7, PB0–PB7. У каждой есть альтернативные функции периферии — они перечислены в таблице выводов.

Как прошить ATtiny26?

Через ISP-программатор: MOSI — PB0 (вывод 1 в PDIP20), MISO — PB1 (вывод 2 в PDIP20), SCK — PB2 (вывод 3 в PDIP20), RESET — PB7 (вывод 10 в PDIP20), плюс питание и общий провод. В avrdude микроконтроллер выбирается ключом -p t26. Другие интерфейсы ATtiny26: HVPP — высоковольтное параллельное программирование.

В каких корпусах выпускается ATtiny26?

PDIP20 и SOIC20; QFN32. Через точку с запятой — корпуса с разной распиновкой, внутри группы она одинаковая. Полный список заказных номеров с диапазонами температуры и питания — в разделе «Заказные номера».

Источники

Память, заказные номера, фьюзы, сигнатуры и векторы прерываний — из файлов описания устройств (ATDF) в паках Microchip ATtiny_DFP 3.4.278 от 11 апреля 2026 г., лицензия Apache 2.0. Распиновок ATtiny26 в паке нет: номера выводов и их функции прочитаны из даташита. Данные преобразованы в таблицы и схемы корпусов; тексты и рисунки — GAW. Лицензии и источники данных.

Даташит: ATtiny26(L) (1477K–AVR–08/10).
