ATmega4809, ATmega3209, ATmega1609 и ATmega809

8-битные микроконтроллеры AVR серии megaAVR 0 с 48, 32, 16 и 8 КБ флеш-памяти и частотой до 20 МГц в корпусах PDIP40, TQFP48, VQFN48. Распиновка с функциями выводов, сверенными с таблицами и рисунками даташита, заказные номера и классы скорости — по даташиту, фьюзы с завода и векторы прерываний — по описанию Microchip.

Обновлено 11 октября 2026 г.данные Microchip, ATmega_DFP 3.6.299

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание и служебные выводы
Исполнения
Заказные номера
Фьюзы с завода
Векторы прерываний
Частые вопросы

Ядро: AVR, 8 бит
Серия: megaAVR 0
Флеш-память: 8, 16, 32 и 48 КБ
ОЗУ: 1, 2, 4 и 6 КБ
EEPROM: 256 байт
Частота: до 20 МГц
Питание: 1,8–5,5 В
Температура: −40…+125 °C
Линии ввода-вывода: 41
Корпуса: PDIP40, TQFP48, VQFN48
Программирование: UPDI

Схема корпуса

Вид сверху. Выберите периферию — её выводы подсветятся на схемах, а в списке ниже останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции. Расположение выводов сверено с рисунками и таблицами даташитов.

PDIP40 — только ATmega4809. Расположение выводов — по таблице и рисунку даташита: в описании Microchip распиновки этого корпуса нет. Линии PB0–PB5, PC6–PC7 есть у кристалла, но в этом корпусе не выведены: даташит велит отключить их входные буферы (INPUT_DISABLE) или включить подтяжку (PULLUPEN)

TQFP48 и VQFN48

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

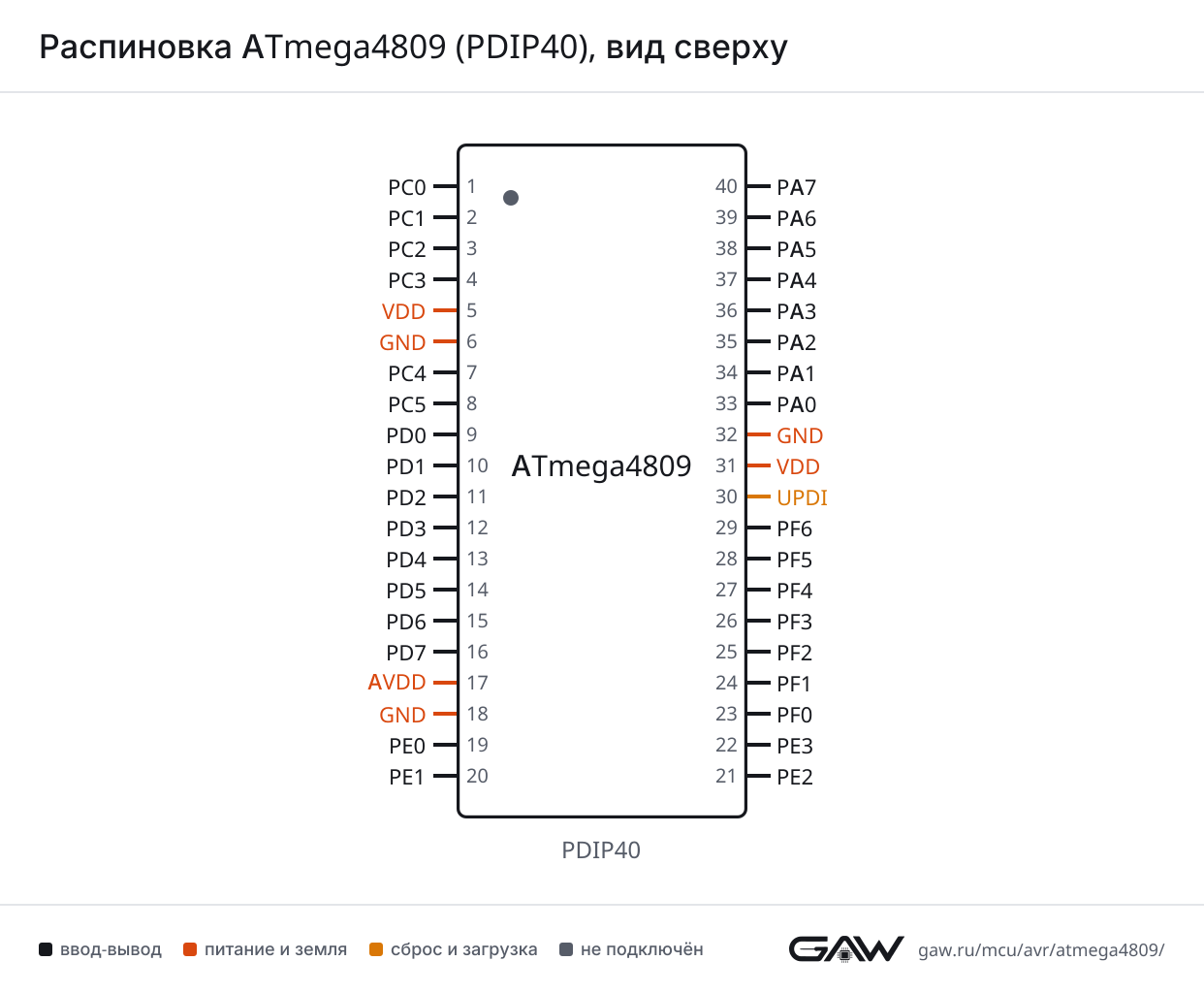

Распиновка PDIP40 картинкой
PNG, 1242 × 1024 — для документации и печати

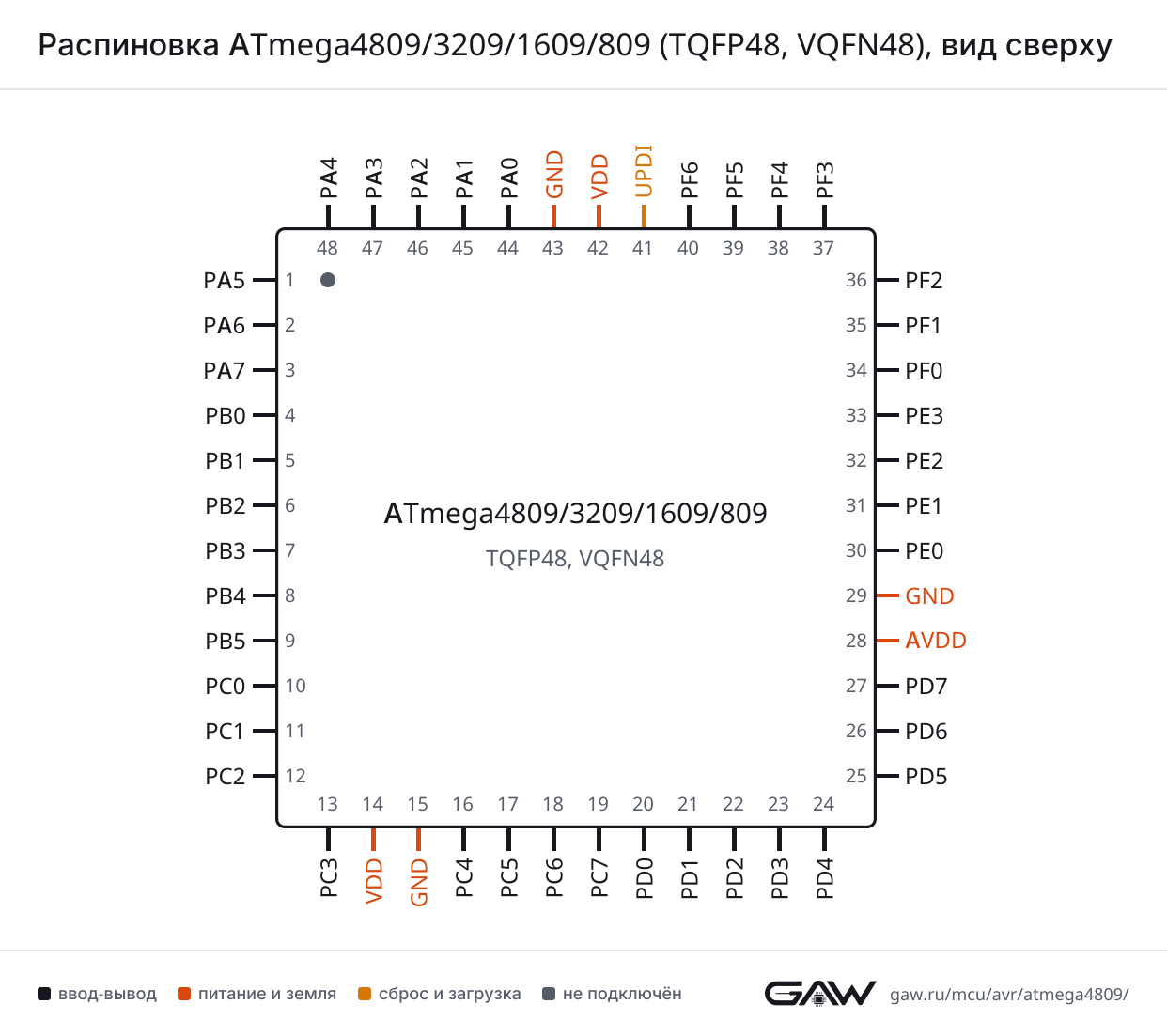

Распиновка TQFP48, VQFN48 картинкой
PNG, 1242 × 1103 — для документации и печати

Периферия и её выводы

На какие линии порта выходит каждый сигнал. Блоки названы, как в даташите, с номером экземпляра: USART0, TCA0. У ATmega4809 часть сигналов можно перенести на другой набор выводов — CCL, EVSYS, SPI0, TCA0, TCB0, TCB1, TCB2, TCB3, TWI0, USART0, USART1, USART2 и USART3; место выбирают регистры мультиплексора PORTMUX, альтернативные выводы помечены «альт.».

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Линия порта
USART0	RxD	PA1, PA5 (альт.)
	TxD	PA0, PA4 (альт.)
	XCK	PA2, PA6 (альт.)
	XDIR	PA3, PA7 (альт.)
USART1	RxD	PC1, PC5 (альт.)
	TxD	PC0, PC4 (альт.)
	XCK	PC2, PC6 (альт.)
	XDIR	PC3, PC7 (альт.)
USART2	RxD	PF1, PF5 (альт.)
	TxD	PF0, PF4 (альт.)
	XCK	PF2, PF6 (альт.)
	XDIR	PF3
USART3	RxD	PB1, PB5 (альт.)
	TxD	PB0, PB4 (альт.)
	XCK	PB2
	XDIR	PB3

SPI — последовательный интерфейс SPI

Блок	Сигнал	Линия порта
SPI0	MISO	PA5, PC1 (альт.), PE1 (альт.)
	MOSI	PA4, PC0 (альт.), PE0 (альт.)
	SCK	PA6, PC2 (альт.), PE2 (альт.)
	SS	PA7, PC3 (альт.), PE3 (альт.)

TWI (I²C) — двухпроводной интерфейс, совместимый с I²C

Блок	Сигнал	Линия порта
TWI0	SCL	PA3, PC3 (альт.), PF3 (альт.)
	SDA	PA2, PC2 (альт.), PF2 (альт.)

Таймеры — выходы сравнения и ШИМ, входы счёта и захвата таймеров

Блок	Сигнал	Линия порта
TCA0	WO0	PA0, PB0 (альт.), PC0 (альт.), PD0 (альт.), PE0 (альт.), PF0 (альт.)
	WO1	PA1, PB1 (альт.), PC1 (альт.), PD1 (альт.), PE1 (альт.), PF1 (альт.)
	WO2	PA2, PB2 (альт.), PC2 (альт.), PD2 (альт.), PE2 (альт.), PF2 (альт.)
	WO3	PA3, PB3 (альт.), PC3 (альт.), PD3 (альт.), PE3 (альт.), PF3 (альт.)
	WO4	PA4, PB4 (альт.), PC4 (альт.), PD4 (альт.), PF4 (альт.)
	WO5	PA5, PB5 (альт.), PC5 (альт.), PD5 (альт.), PF5 (альт.)
TCB0	WO	PA2, PF4 (альт.)
TCB1	WO	PA3, PF5 (альт.)
TCB2	WO	PB4 (альт.), PC0
TCB3	WO	PB5, PC1 (альт.)

АЦП — аналого-цифровой преобразователь

Блок	Сигнал	Линия порта
ADC0	AIN0	PD0
	AIN1	PD1
	AIN2	PD2
	AIN3	PD3
	AIN4	PD4
	AIN5	PD5
	AIN6	PD6
	AIN7	PD7
	AIN8	PE0
	AIN9	PE1
	AIN10	PE2
	AIN11	PE3
	AIN12	PF2
	AIN13	PF3
	AIN14	PF4
	AIN15	PF5

Компаратор — аналоговый компаратор

Блок	Сигнал	Линия порта
AC0	AINN0	PD3
	AINN1	PD5
	AINN2	PD7
	AINP0	PD2
	AINP1	PD4
	AINP2	PD6
	AINP3	PD1
	OUT	PA7

Тактирование — кварцевый генератор, вход и выход тактового сигнала

Блок	Сигнал	Линия порта
CLKCTRL	CLKOUT	PA7
	EXTCLK	PA0
	TOSC1	PF0
	TOSC2	PF1

CCL — настраиваемая логика: входы и выходы таблиц LUT

Блок	Сигнал	Линия порта
CCL	LUT0-IN0	PA0
	LUT0-IN1	PA1
	LUT0-IN2	PA2
	LUT0-OUT	PA3, PA6 (альт.)
	LUT1-IN0	PC0
	LUT1-IN1	PC1
	LUT1-IN2	PC2
	LUT1-OUT	PC3, PC6 (альт.)
	LUT2-IN0	PD0
	LUT2-IN1	PD1
	LUT2-IN2	PD2
	LUT2-OUT	PD3, PD6 (альт.)
	LUT3-IN0	PF0
	LUT3-IN1	PF1
	LUT3-IN2	PF2
	LUT3-OUT	PF3, PF6 (альт.)

События — система событий: выходы EVOUT

Блок	Сигнал	Линия порта
EVSYS	EVOUTA	PA2, PA7 (альт.)
	EVOUTB	PB2
	EVOUTC	PC2, PC7 (альт.)
	EVOUTD	PD2, PD7 (альт.)
	EVOUTE	PE2
	EVOUTF	PF2

Опорное напряжение — вход внешнего опорного напряжения

Блок	Сигнал	Линия порта
VREF	VREFA	PD7

UPDI и сброс — программирование и отладка по одному проводу, сброс

Блок	Сигнал	Линия порта
RSTCTRL	RESET	PF6

Таблица выводов

Номера выводов в каждом корпусе и функции линий. Обычный режим порта — вход, выход, вход с подтяжкой — есть у каждой линии ввода-вывода, в таблице перечислены только альтернативные функции. Функции сверены с даташитом: те, которых нет в описании Microchip, добавлены по даташиту.

PDIP40	TQFP48, VQFN48	Имя	Тип	Функции
1	10	PC0	ввод-вывод	TxD, MOSI (альт.), WO0 (альт.), WO, LUT1-IN0
2	11	PC1	ввод-вывод	RxD, MISO (альт.), WO1 (альт.), WO (альт.), LUT1-IN1
3	12	PC2	ввод-вывод	XCK, SCK (альт.), SDA (альт.), WO2 (альт.), EVOUTC, LUT1-IN2
4	13	PC3	ввод-вывод	XDIR, SS (альт.), SCL (альт.), WO3 (альт.), LUT1-OUT
5, 31	14, 42	VDD	питание	—
6, 18, 32	15, 29, 43	GND	питание	—
7	16	PC4	ввод-вывод	TxD (альт.), WO4 (альт.)
8	17	PC5	ввод-вывод	RxD (альт.), WO5 (альт.)
9	20	PD0	ввод-вывод	AIN0, WO0 (альт.), LUT2-IN0
10	21	PD1	ввод-вывод	AIN1, AINP3, WO1 (альт.), LUT2-IN1
11	22	PD2	ввод-вывод	AIN2, AINP0, WO2 (альт.), EVOUTD, LUT2-IN2
12	23	PD3	ввод-вывод	AIN3, AINN0, WO3 (альт.), LUT2-OUT
13	24	PD4	ввод-вывод	AIN4, AINP1, WO4 (альт.)
14	25	PD5	ввод-вывод	AIN5, AINN1, WO5 (альт.)
15	26	PD6	ввод-вывод	AIN6, AINP2, LUT2-OUT (альт.)
16	27	PD7	ввод-вывод	VREFA, AIN7, AINN2, EVOUTD (альт.)
17	28	AVDD	питание	—
19	30	PE0	ввод-вывод	AIN8, MOSI (альт.), WO0 (альт.)
20	31	PE1	ввод-вывод	AIN9, MISO (альт.), WO1 (альт.)
21	32	PE2	ввод-вывод	AIN10, SCK (альт.), WO2 (альт.), EVOUTE
22	33	PE3	ввод-вывод	AIN11, SS (альт.), WO3 (альт.)
23	34	PF0	ввод-вывод	TOSC1, TxD, WO0 (альт.), LUT3-IN0
24	35	PF1	ввод-вывод	TOSC2, RxD, WO1 (альт.), LUT3-IN1
25	36	PF2	ввод-вывод	AIN12, XCK, SDA (альт.), WO2 (альт.), EVOUTF, LUT3-IN2
26	37	PF3	ввод-вывод	AIN13, XDIR, SCL (альт.), WO3 (альт.), LUT3-OUT
27	38	PF4	ввод-вывод	AIN14, TxD (альт.), WO4 (альт.), WO (альт.)
28	39	PF5	ввод-вывод	AIN15, RxD (альт.), WO5 (альт.), WO (альт.)
29	40	PF6	ввод-вывод	RESET, XCK (альт.), LUT3-OUT (альт.)
30	41	UPDI	загрузка	—
33	44	PA0	ввод-вывод	EXTCLK, TxD, WO0, LUT0-IN0
34	45	PA1	ввод-вывод	RxD, WO1, LUT0-IN1
35	46	PA2	ввод-вывод	XCK, SDA, WO2, WO, EVOUTA, LUT0-IN2
36	47	PA3	ввод-вывод	XDIR, SCL, WO3, WO, LUT0-OUT
37	48	PA4	ввод-вывод	TxD (альт.), MOSI, WO4
38	1	PA5	ввод-вывод	RxD (альт.), MISO, WO5
39	2	PA6	ввод-вывод	XCK (альт.), SCK, LUT0-OUT (альт.)
40	3	PA7	ввод-вывод	CLKOUT, OUT, XDIR (альт.), SS, EVOUTA (альт.)
—	4	PB0	ввод-вывод	TxD, WO0 (альт.)
—	5	PB1	ввод-вывод	RxD, WO1 (альт.)
—	6	PB2	ввод-вывод	XCK, WO2 (альт.), EVOUTB
—	7	PB3	ввод-вывод	XDIR, WO3 (альт.)
—	8	PB4	ввод-вывод	TxD (альт.), WO4 (альт.), WO (альт.)
—	9	PB5	ввод-вывод	RxD (альт.), WO5 (альт.), WO
—	18	PC6	ввод-вывод	XCK (альт.), LUT1-OUT (альт.)
—	19	PC7	ввод-вывод	XDIR (альт.), EVOUTC (альт.)

Питание и служебные выводы

Выводы, которые не являются линиями порта. Номиналы блокировочных конденсаторов и фильтра питания АЦП — в разделе о питании даташита.

Имя	Выводы	Назначение
VDD	PDIP40: 5, 31; TQFP48: 14, 42	напряжение питания
GND	PDIP40: 6, 18, 32; TQFP48: 15, 29, 43	общий провод
AVDD	PDIP40: 17; TQFP48: 28	питание аналоговых блоков и линий порта домена AVDD (по рисунку распиновки даташита)
UPDI	PDIP40: 30; TQFP48: 41	однопроводной интерфейс программирования и отладки UPDI

Исполнения

ATmega4809, ATmega3209, ATmega1609 и ATmega809 — микроконтроллеры с общей распиновкой: в общих корпусах выводы расположены одинаково. Различия — в таблице. Частота и питание — классы скорости из списка характеристик даташита: чем ниже напряжение питания, тем ниже допустимая частота. Сигнатура — три байта, по которым программатор узнаёт микроконтроллер, в последнем столбце — его обозначение для ключа -p программы avrdude.

Микроконтроллер	Флеш	ОЗУ	EEPROM	Частота и питание	Сигнатура	avrdude
ATmega4809	48 КБ	6 КБ	256 байт	−40…+105 °C: до 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В; +105…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В; исполнения -VAO, −40…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В	1E 96 51	m4809
ATmega3209	32 КБ	4 КБ	256 байт	−40…+105 °C: до 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В; +105…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В; исполнения -VAO, −40…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В	1E 95 31	m3209
ATmega1609	16 КБ	2 КБ	256 байт	−40…+105 °C: до 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В; +105…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В; исполнения -VAO, −40…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В	1E 94 26	m1609
ATmega809	8 КБ	1 КБ	256 байт	−40…+105 °C: до 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В; +105…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В; исполнения -VAO, −40…+125 °C: до 8 МГц при 2,7–5,5 В, до 16 МГц при 4,5–5,5 В	1E 93 2A	m809

Заказные номера

Номера для заказа из таблицы Ordering Information даташита с корпусом, предельной частотой, диапазонами питания и рабочей температуры. Буква R в суффиксе — поставка на ленте, -VAO — автомобильное исполнение.

Номер	Корпус	Частота	Питание	Температура
ATmega4809-PF	PDIP40	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega4809-AF	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega4809-AFR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega4809-AFR-VAO	TQFP48	до 16 МГц	2,7–5,5 В	−40…+125 °C
ATmega4809-AU	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega4809-AUR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega4809-MF	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega4809-MFR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega4809-MFR-VAO	VQFN48	до 16 МГц	2,7–5,5 В	−40…+125 °C
ATmega4809-MU	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega4809-MUR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega3209-AF	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega3209-AFR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega3209-AU	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega3209-AUR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega3209-MF	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega3209-MFR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega3209-MU	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega3209-MUR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega1609-AF	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega1609-AFR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega1609-AU	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega1609-AUR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega1609-MF	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega1609-MFR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega1609-MU	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega1609-MUR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega809-AF	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega809-AFR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega809-AU	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega809-AUR	TQFP48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega809-MF	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega809-MFR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+125 °C
ATmega809-MU	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C
ATmega809-MUR	VQFN48	до 20 МГц	1,8–5,5 В	−40…+85 °C

Фьюзы с завода

Значения фьюзов, с которыми микроконтроллер приходит с завода, по описанию Microchip, и тактирование, которое они задают. У AVR8X каждый фьюз — отдельный байт со своим именем, в скобках — его смещение в области FUSE. В битах полей значения совпадают со значениями по умолчанию из даташитов; незадействованные биты некоторые даташиты показывают нулями. Расшифровку полей, другие режимы и команду avrdude для UPDI-программатора даёт калькулятор фьюзов AVR.

Микроконтроллер	WDTCFG (0x00)	BODCFG (0x01)	OSCCFG (0x02)	SYSCFG0 (0x05)	SYSCFG1 (0x06)	APPEND (0x07)	BOOTEND (0x08)	Тактирование	Калькулятор
ATmega4809	0x00	0x00	0x7E	0xF6	0xFF	0x00	0x00	Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц	открыть
ATmega3209	0x00	0x00	0x7E	0xF6	0xFF	0x00	0x00	Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц	открыть
ATmega1609	0x00	0x00	0x7E	0xF6	0xFF	0x00	0x00	Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц	открыть
ATmega809	0x00	0x00	0x7E	0xF6	0xFF	0x00	0x00	Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц	открыть

Векторы прерываний

Таблица векторов ATmega4809: номер, как в таблице Interrupt Vector Mapping даташита (сброс — нулевой), имя вектора по описанию Microchip и источник прерывания; у одного вектора может быть два имени для разных режимов таймера. Обработчик в avr-gcc объявляют макросом ISR() с именем вектора из avr/io.h — обычно это имя из таблицы с суффиксом _vect, например ISR(TCA0_OVF_vect).

№	Вектор	Источник
0	RESET	сброс: включение питания, вывод RESET, BOD, сторожевой таймер
1	CRCSCAN_NMI	немаскируемое прерывание от проверки CRC памяти (CRCSCAN)
2	BOD_VLM	монитор уровня напряжения VLM детектора BOD
3	RTC_CNT	часы реального времени RTC: переполнение или совпадение счётчика
4	RTC_PIT	часы реального времени RTC: периодическое прерывание PIT
5	CCL_CCL	настраиваемая логика CCL
6	PORTA_PORT	изменение уровня на выводах порта A
7	TCA0_LUNF / TCA0_OVF	таймер TCA0: опустошение младшего счётчика (режим SPLIT); таймер TCA0: переполнение
8	TCA0_HUNF	таймер TCA0: опустошение старшего счётчика (режим SPLIT)
9	TCA0_CMP0 / TCA0_LCMP0	таймер TCA0: совпадение с CMP0; таймер TCA0: совпадение младшего счётчика с LCMP0
10	TCA0_CMP1 / TCA0_LCMP1	таймер TCA0: совпадение с CMP1; таймер TCA0: совпадение младшего счётчика с LCMP1
11	TCA0_CMP2 / TCA0_LCMP2	таймер TCA0: совпадение с CMP2; таймер TCA0: совпадение младшего счётчика с LCMP2
12	TCB0_INT	таймер TCB0
13	TCB1_INT	таймер TCB1
14	TWI0_TWIS	TWI0 (I²C): ведомый
15	TWI0_TWIM	TWI0 (I²C): ведущий
16	SPI0_INT	SPI0
17	USART0_RXC	USART0: приём завершён
18	USART0_DRE	USART0: регистр данных пуст
19	USART0_TXC	USART0: передача завершена
20	PORTD_PORT	изменение уровня на выводах порта D
21	AC0_AC	аналоговый компаратор AC0
22	ADC0_RESRDY	АЦП ADC0: результат готов
23	ADC0_WCOMP	АЦП ADC0: срабатывание оконного компаратора
24	PORTC_PORT	изменение уровня на выводах порта C
25	TCB2_INT	таймер TCB2
26	USART1_RXC	USART1: приём завершён
27	USART1_DRE	USART1: регистр данных пуст
28	USART1_TXC	USART1: передача завершена
29	PORTF_PORT	изменение уровня на выводах порта F
30	NVMCTRL_EE	контроллер памяти NVMCTRL: EEPROM готова
31	USART2_RXC	USART2: приём завершён
32	USART2_DRE	USART2: регистр данных пуст
33	USART2_TXC	USART2: передача завершена
34	PORTB_PORT	изменение уровня на выводах порта B
35	PORTE_PORT	изменение уровня на выводах порта E
36	TCB3_INT	таймер TCB3
37	USART3_RXC	USART3: приём завершён
38	USART3_DRE	USART3: регистр данных пуст
39	USART3_TXC	USART3: передача завершена

Частые вопросы

Чем отличаются ATmega4809, ATmega3209, ATmega1609 и ATmega809?

Объём памяти: ATmega4809 — 48 КБ флеш, 6 КБ ОЗУ, 256 байт EEPROM; ATmega3209 — 32 КБ флеш, 4 КБ ОЗУ, 256 байт EEPROM; ATmega1609 — 16 КБ флеш, 2 КБ ОЗУ, 256 байт EEPROM; ATmega809 — 8 КБ флеш, 1 КБ ОЗУ, 256 байт EEPROM. Сигнатуры разные: avrdude сверяет сигнатуру с типом, указанным ключом -p, и не станет прошивать другой микроконтроллер без ключа -F. В общих корпусах расположение выводов и их функции одинаковые.

Какие фьюзы у ATmega4809 с завода?

WDTCFG 0x00, BODCFG 0x00, OSCCFG 0x7E, SYSCFG0 0xF6, SYSCFG1 0xFF, APPEND 0x00, BOOTEND 0x00: сторожевой таймер выключен, детектор BOD выключен, внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц, PF6 — линия порта (поле RSTPINCFG фьюза SYSCFG0), задержка запуска 64 мс (SUT). У AVR8X каждый фьюз — отдельный байт со своим именем; процессор их только читает, записать или стереть фьюзы можно лишь через UPDI, а новые значения вступают в силу после сброса. Расшифровку полей и команду avrdude даёт калькулятор фьюзов AVR.

Сколько линий ввода-вывода у ATmega4809?

41 линия: PA0–PA7, PB0–PB5, PC0–PC7, PD0–PD7, PE0–PE3, PF0–PF6. У каждой есть альтернативные функции периферии — они перечислены в таблице выводов.

Как прошить ATmega4809?

Через однопроводной интерфейс UPDI: отдельный вывод UPDI (вывод 41 в TQFP48), плюс питание и общий провод. В avrdude микроконтроллер выбирается ключом -p m4809.

В каких корпусах выпускается ATmega4809?

PDIP40 (только ATmega4809); TQFP48 и VQFN48. Через точку с запятой — корпуса с разной распиновкой, внутри группы она одинаковая. Полный список заказных номеров с диапазонами температуры и питания — в разделе «Заказные номера».

Источники

Выводы, память, фьюзы, сигнатуры и векторы прерываний — из файлов описания устройств (ATDF) в паках Microchip ATmega_DFP 3.6.299 от 22 января 2026 г., лицензия Apache 2.0. Данные преобразованы в таблицы и схемы корпусов; тексты и рисунки — GAW. Лицензии и источники данных.

Функции и расположение выводов сверены с таблицами мультиплексирования и рисунками распиновки даташитов ATmega4808/4809 (DS40002173C), ATmega3208/3209 (DS40002174C), ATmega808/809/1608/1609 (DS40002172C). Из них же — заказные номера, названия корпусов, классы скорости и тактирование после сброса (раздел Main Clock After Reset). По даташиту исправлены ошибки описания Microchip: названия корпусов взяты из таблицы заказных номеров даташита: VQFN48 в описании Microchip назван UQFN48.

Нашли ошибку в данных?
