ATtiny1607 и ATtiny807

8-битные микроконтроллеры AVR серии tinyAVR 0 с 16 и 8 КБ флеш-памяти и частотой до 20 МГц в корпусе VQFN24. Распиновка с функциями выводов, сверенными с таблицами и рисунками даташита, заказные номера и классы скорости — по даташиту, фьюзы с завода и векторы прерываний — по описанию Microchip.

Обновлено данные Microchip, ATtiny_DFP 3.4.278

Содержание
Ядро
AVR, 8 бит
Серия
tinyAVR 0
Флеш-память
8 и 16 КБ
ОЗУ
512 байт и 1 КБ
EEPROM
128 байт и 256 байт
Частота
до 20 МГц
Питание
1,8–5,5 В
Температура
−40…+125 °C
Линии ввода-вывода
22
Корпуса
VQFN24
Программирование
UPDI

Схема корпуса

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке ниже останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции. Расположение выводов сверено с рисунками и таблицами даташитов.

Распиновка ATtiny1607, ATtiny807 в корпусе VQFN24, вид сверхуATtiny1607ATtiny807VQFN24вид сверхуPA2 — вывод 1: EVOUT0, AIN2, RxD, MISO, LUT0-IN21PA2PA3 — вывод 2: EXTCLK, AIN3, XCK, SCK, WO32PA3GND — вывод 33GNDVDD — вывод 44VDDPA4 — вывод 5: AIN4, XDIR, SS, WO4, LUT0-OUT5PA4PA5 — вывод 6: AIN5, OUT, WO5, WO6PA5PA6 — вывод 7: AIN6, AINN07PA6PA7 — вывод 8: AIN7, AINP0, LUT1-OUT8PA7PB7 — вывод 99PB7PB6 — вывод 1010PB6PB5 — вывод 11: CLKOUT, AIN8, AINP1, WO211PB5PB4 — вывод 12: AIN9, AINN1, WO1, LUT0-OUT12PB4PB3 — вывод 13: RxD, WO013PB3PB2 — вывод 14: EVOUT1, TxD, WO214PB2PB1 — вывод 15: AIN10, XCK, SDA, WO115PB1PB0 — вывод 16: AIN11, XDIR, SCL, WO016PB0PC0 — вывод 17: SCK, WO17PC0PC1 — вывод 18: MISO, LUT1-OUT18PC1PC2 — вывод 19: EVOUT2, MOSI19PC2PC3 — вывод 20: SS, WO3, LUT1-IN020PC3PC4 — вывод 21: WO4, LUT1-IN121PC4PC5 — вывод 22: WO5, LUT1-IN222PC5PA0 — вывод 23: RESET, UPDI, AIN0, LUT0-IN023PA0PA1 — вывод 24: AIN1, TxD, MOSI, LUT0-IN124PA1
VQFN24
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

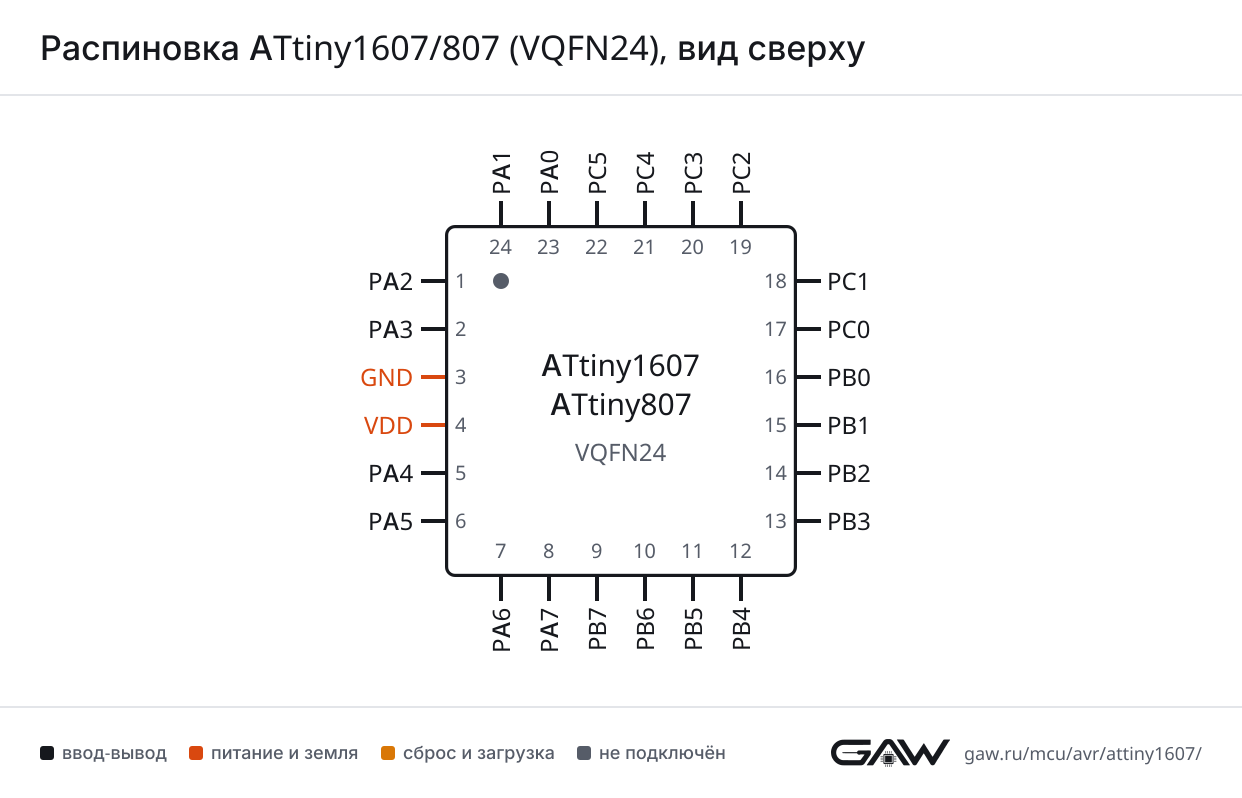

Распиновка ATtiny1607/807 (VQFN24), вид сверхуРаспиновка VQFN24 картинкой
PNG, 1242 × 798 — для документации и печати

Периферия и её выводы

На какие линии порта выходит каждый сигнал. Блоки названы, как в даташите, с номером экземпляра: USART0, TCA0. У ATtiny1607 часть сигналов можно перенести на другой набор выводов — CCL, SPI0, TCA0, TCB0 и USART0; место выбирают регистры мультиплексора PORTMUX, альтернативные выводы помечены «альт.».

USART — синхронно-асинхронный приёмопередатчик

БлокСигналЛиния порта
USART0RxDPA2 (альт.), PB3
TxDPA1 (альт.), PB2
XCKPA3 (альт.), PB1
XDIRPA4 (альт.), PB0

SPI — последовательный интерфейс SPI

БлокСигналЛиния порта
SPI0MISOPA2, PC1 (альт.)
MOSIPA1, PC2 (альт.)
SCKPA3, PC0 (альт.)
SSPA4, PC3 (альт.)

TWI (I²C) — двухпроводной интерфейс, совместимый с I²C

БлокСигналЛиния порта
TWI0SCLPB0
SDAPB1

Таймеры — выходы сравнения и ШИМ, входы счёта и захвата таймеров

БлокСигналЛиния порта
TCA0WO0PB0, PB3 (альт.)
WO1PB1, PB4 (альт.)
WO2PB2, PB5 (альт.)
WO3PA3, PC3 (альт.)
WO4PA4, PC4 (альт.)
WO5PA5, PC5 (альт.)
TCB0WOPA5, PC0 (альт.)

АЦП — аналого-цифровой преобразователь

БлокСигналЛиния порта
ADC0AIN0PA0
AIN1PA1
AIN2PA2
AIN3PA3
AIN4PA4
AIN5PA5
AIN6PA6
AIN7PA7
AIN8PB5
AIN9PB4
AIN10PB1
AIN11PB0

Компаратор — аналоговый компаратор

БлокСигналЛиния порта
AC0AINN0PA6
AINN1PB4
AINP0PA7
AINP1PB5
OUTPA5

Тактирование — кварцевый генератор, вход и выход тактового сигнала

БлокСигналЛиния порта
CLKCTRLCLKOUTPB5
EXTCLKPA3

CCL — настраиваемая логика: входы и выходы таблиц LUT

БлокСигналЛиния порта
CCLLUT0-IN0PA0
LUT0-IN1PA1
LUT0-IN2PA2
LUT0-OUTPA4, PB4 (альт.)
LUT1-IN0PC3
LUT1-IN1PC4
LUT1-IN2PC5
LUT1-OUTPA7, PC1 (альт.)

События — система событий: выходы EVOUT

БлокСигналЛиния порта
EVSYSEVOUT0PA2
EVOUT1PB2
EVOUT2PC2

UPDI и сброс — программирование и отладка по одному проводу, сброс

БлокСигналЛиния порта
RSTCTRLRESETPA0
SYSCFGUPDIPA0

Таблица выводов

Номера выводов в каждом корпусе и функции линий. Обычный режим порта — вход, выход, вход с подтяжкой — есть у каждой линии ввода-вывода, в таблице перечислены только альтернативные функции. Функции сверены с даташитом.

VQFN24ИмяТипФункции
1PA2ввод-выводEVOUT0, AIN2, RxD (альт.), MISO, LUT0-IN2
2PA3ввод-выводEXTCLK, AIN3, XCK (альт.), SCK, WO3
3GNDпитание—
4VDDпитание—
5PA4ввод-выводAIN4, XDIR (альт.), SS, WO4, LUT0-OUT
6PA5ввод-выводAIN5, OUT, WO5, WO
7PA6ввод-выводAIN6, AINN0
8PA7ввод-выводAIN7, AINP0, LUT1-OUT
9PB7ввод-вывод—
10PB6ввод-вывод—
11PB5ввод-выводCLKOUT, AIN8, AINP1, WO2 (альт.)
12PB4ввод-выводAIN9, AINN1, WO1 (альт.), LUT0-OUT (альт.)
13PB3ввод-выводRxD, WO0 (альт.)
14PB2ввод-выводEVOUT1, TxD, WO2
15PB1ввод-выводAIN10, XCK, SDA, WO1
16PB0ввод-выводAIN11, XDIR, SCL, WO0
17PC0ввод-выводSCK (альт.), WO (альт.)
18PC1ввод-выводMISO (альт.), LUT1-OUT (альт.)
19PC2ввод-выводEVOUT2, MOSI (альт.)
20PC3ввод-выводSS (альт.), WO3 (альт.), LUT1-IN0
21PC4ввод-выводWO4 (альт.), LUT1-IN1
22PC5ввод-выводWO5 (альт.), LUT1-IN2
23PA0ввод-выводRESET, UPDI, AIN0, LUT0-IN0
24PA1ввод-выводAIN1, TxD (альт.), MOSI, LUT0-IN1

Питание и служебные выводы

Выводы, которые не являются линиями порта. Номиналы блокировочных конденсаторов и фильтра питания АЦП — в разделе о питании даташита.

ИмяВыводыНазначение
GNDVQFN24: 3общий провод
VDDVQFN24: 4напряжение питания

Исполнения

ATtiny1607 и ATtiny807 — микроконтроллеры с общей распиновкой: в общих корпусах выводы расположены одинаково. Различия — в таблице. Частота и питание — классы скорости из списка характеристик даташита: чем ниже напряжение питания, тем ниже допустимая частота. Сигнатура — три байта, по которым программатор узнаёт микроконтроллер, в последнем столбце — его обозначение для ключа -p программы avrdude.

МикроконтроллерФлешОЗУEEPROMЧастота и питаниеСигнатураavrdude
ATtiny160716 КБ1 КБ256 байтдо 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В1E 94 23t1607
ATtiny8078 КБ512 байт128 байтдо 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В1E 93 23t807

Заказные номера

Номера для заказа из таблицы Ordering Information даташита с корпусом, предельной частотой, диапазонами питания и рабочей температуры. Буква R в суффиксе — поставка на ленте, -VAO — автомобильное исполнение.

НомерКорпусЧастотаПитаниеТемпература
ATtiny1607-MNRVQFN24до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny1607-MNVQFN24до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny1607-MFRVQFN24до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny1607-MFVQFN24до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny807-MNRVQFN24до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny807-MNVQFN24до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny807-MFRVQFN24до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny807-MFVQFN24до 16 МГц2,7–5,5 В−40…+125 °C

Фьюзы с завода

Значения фьюзов, с которыми микроконтроллер приходит с завода, по описанию Microchip, и тактирование, которое они задают. У AVR8X каждый фьюз — отдельный байт со своим именем, в скобках — его смещение в области FUSE. В битах полей значения совпадают со значениями по умолчанию из даташитов; незадействованные биты некоторые даташиты показывают нулями. Расшифровку полей, другие режимы и команду avrdude для UPDI-программатора даёт калькулятор фьюзов AVR.

МикроконтроллерWDTCFG (0x00)BODCFG (0x01)OSCCFG (0x02)SYSCFG0 (0x05)SYSCFG1 (0x06)APPEND (0x07)BOOTEND (0x08)ТактированиеКалькулятор
ATtiny16070x000x000x7E0xF60xFF0x000x00Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГцоткрыть
ATtiny8070x000x000x7E0xF60xFF0x000x00Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГцоткрыть

Векторы прерываний

Таблица векторов ATtiny1607: номер, как в таблице Interrupt Vector Mapping даташита (сброс — нулевой), имя вектора по описанию Microchip и источник прерывания; у одного вектора может быть два имени для разных режимов таймера. Обработчик в avr-gcc объявляют макросом ISR() с именем вектора из avr/io.h — обычно это имя из таблицы с суффиксом _vect, например ISR(TCA0_OVF_vect).

№ВекторИсточник
0RESETсброс: включение питания, вывод RESET, BOD, сторожевой таймер
1CRCSCAN_NMIнемаскируемое прерывание от проверки CRC памяти (CRCSCAN)
2BOD_VLMмонитор уровня напряжения VLM детектора BOD
3PORTA_PORTизменение уровня на выводах порта A
4PORTB_PORTизменение уровня на выводах порта B
5PORTC_PORTизменение уровня на выводах порта C
6RTC_CNTчасы реального времени RTC: переполнение или совпадение счётчика
7RTC_PITчасы реального времени RTC: периодическое прерывание PIT
8TCA0_LUNF / TCA0_OVFтаймер TCA0: опустошение младшего счётчика (режим SPLIT); таймер TCA0: переполнение
9TCA0_HUNFтаймер TCA0: опустошение старшего счётчика (режим SPLIT)
10TCA0_CMP0 / TCA0_LCMP0таймер TCA0: совпадение с CMP0; таймер TCA0: совпадение младшего счётчика с LCMP0
11TCA0_CMP1 / TCA0_LCMP1таймер TCA0: совпадение с CMP1; таймер TCA0: совпадение младшего счётчика с LCMP1
12TCA0_CMP2 / TCA0_LCMP2таймер TCA0: совпадение с CMP2; таймер TCA0: совпадение младшего счётчика с LCMP2
13TCB0_INTтаймер TCB0
17AC0_ACаналоговый компаратор AC0
20ADC0_RESRDYАЦП ADC0: результат готов
21ADC0_WCOMPАЦП ADC0: срабатывание оконного компаратора
24TWI0_TWISTWI0 (I²C): ведомый
25TWI0_TWIMTWI0 (I²C): ведущий
26SPI0_INTSPI0
27USART0_RXCUSART0: приём завершён
28USART0_DREUSART0: регистр данных пуст
29USART0_TXCUSART0: передача завершена
30NVMCTRL_EEконтроллер памяти NVMCTRL: EEPROM готова

Совместимые по выводам

Микроконтроллеры, у которых в том же корпусе на тех же местах стоят те же выводы. Распиновка совпадает полностью, но периферия, память, регистры и фьюзы могут отличаться: перед заменой сверьте даташиты.

Частые вопросы

Чем отличаются ATtiny1607 и ATtiny807?

Объём памяти: ATtiny1607 — 16 КБ флеш, 1 КБ ОЗУ, 256 байт EEPROM; ATtiny807 — 8 КБ флеш, 512 байт ОЗУ, 128 байт EEPROM. Сигнатуры разные: avrdude сверяет сигнатуру с типом, указанным ключом -p, и не станет прошивать другой микроконтроллер без ключа -F. В общих корпусах расположение выводов и их функции одинаковые.

Какие фьюзы у ATtiny1607 с завода?

WDTCFG 0x00, BODCFG 0x00, OSCCFG 0x7E, SYSCFG0 0xF6, SYSCFG1 0xFF, APPEND 0x00, BOOTEND 0x00: сторожевой таймер выключен, детектор BOD выключен, внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц, PA0 — вывод UPDI (поле RSTPINCFG фьюза SYSCFG0), задержка запуска 64 мс (SUT). У AVR8X каждый фьюз — отдельный байт со своим именем; процессор их только читает, записать или стереть фьюзы можно лишь через UPDI, а новые значения вступают в силу после сброса. Расшифровку полей и команду avrdude даёт калькулятор фьюзов AVR.

Сколько линий ввода-вывода у ATtiny1607?

22 линии: PA0–PA7, PB0–PB7, PC0–PC5. У 20 из них есть альтернативные функции периферии — они перечислены в таблице выводов.

Как прошить ATtiny1607?

Через однопроводной интерфейс UPDI: вывод PA0 (вывод 23 в VQFN24), плюс питание и общий провод. С завода поле RSTPINCFG фьюза SYSCFG0 отдаёт PA0 интерфейсу UPDI. Если перевести вывод в режим линии порта или сброса, UPDI на нём включается только высоковольтной последовательностью: по даташиту на вывод подают 12 В, абсолютный предел — 13 В. В avrdude микроконтроллер выбирается ключом -p t1607.

В каких корпусах выпускается ATtiny1607?

VQFN24. Полный список заказных номеров с диапазонами температуры и питания — в разделе «Заказные номера».

Источники

Выводы, память, фьюзы, сигнатуры и векторы прерываний — из файлов описания устройств (ATDF) в паках Microchip ATtiny_DFP 3.4.278 от 11 апреля 2026 г., лицензия Apache 2.0. Данные преобразованы в таблицы и схемы корпусов; тексты и рисунки — GAW. Лицензии и источники данных.

Функции и расположение выводов сверены с таблицами мультиплексирования и рисунками распиновки даташита ATtiny804/806/807/1604/1606/1607 (DS40002312A). Из него же — заказные номера, названия корпусов, классы скорости и тактирование после сброса (раздел Main Clock After Reset). По даташиту исправлены ошибки описания Microchip: у tinyAVR 0 пак ставит на PB3 и PB2 выводы TOSC1 и TOSC2 часового кварца, но кварцевого генератора 32,768 кГц у этих микроконтроллеров нет — только внутренний.
