ATtiny814, ATtiny414 и ATtiny214

8-битные микроконтроллеры AVR серии tinyAVR 1 с 8, 4 и 2 КБ флеш-памяти и частотой до 20 МГц в корпусе SOIC14. Распиновка с функциями выводов, сверенными с таблицами и рисунками даташита, заказные номера и классы скорости — по даташиту, фьюзы с завода и векторы прерываний — по описанию Microchip.

Обновлено данные Microchip, ATtiny_DFP 3.4.278

Содержание
Ядро
AVR, 8 бит
Серия
tinyAVR 1
Флеш-память
2, 4 и 8 КБ
ОЗУ
128 байт, 256 байт и 512 байт
EEPROM
64 байта и 128 байт
Частота
до 20 МГц
Питание
1,8–5,5 В
Температура
−40…+125 °C
Линии ввода-вывода
12
Корпуса
SOIC14
Программирование
UPDI

Схема корпуса

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке ниже останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции. Расположение выводов сверено с рисунками и таблицами даташитов.

Распиновка ATtiny814, ATtiny414, ATtiny214 в корпусе SOIC14, вид сверхуATtiny814/414/214SOIC14, вид сверхуVDD — вывод 11VDDPA4 — вывод 2: AIN4, X0, Y0, XDIR, SS, WO4, WOA, LUT0-OUT2PA4PA5 — вывод 3: AIN5, X1, Y1, OUT, WO5, WO, WOB3PA5PA6 — вывод 4: AIN6, X2, Y2, AINN0, OUT, MOSI4PA6PA7 — вывод 5: AIN7, X3, Y3, AINP0, LUT1-OUT, MISO5PA7PB3 — вывод 6: TOSC1, RxD, WO06PB3PB2 — вывод 7: TOSC2, EVOUT1, TxD, WO27PB2PB1 — вывод 8: AIN10, X4, Y4, XCK, SDA, WO18PB1PB0 — вывод 9: AIN11, X5, Y5, XDIR, SCL, WO09PB0PA0 — вывод 10: RESET, UPDI, AIN0, LUT0-IN010PA0PA1 — вывод 11: AIN1, TxD, MOSI, SDA, LUT0-IN111PA1PA2 — вывод 12: EVOUT0, AIN2, RxD, MISO, SCL, LUT0-IN212PA2PA3 — вывод 13: EXTCLK, AIN3, XCK, SCK, WO313PA3GND — вывод 1414GND
SOIC14
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

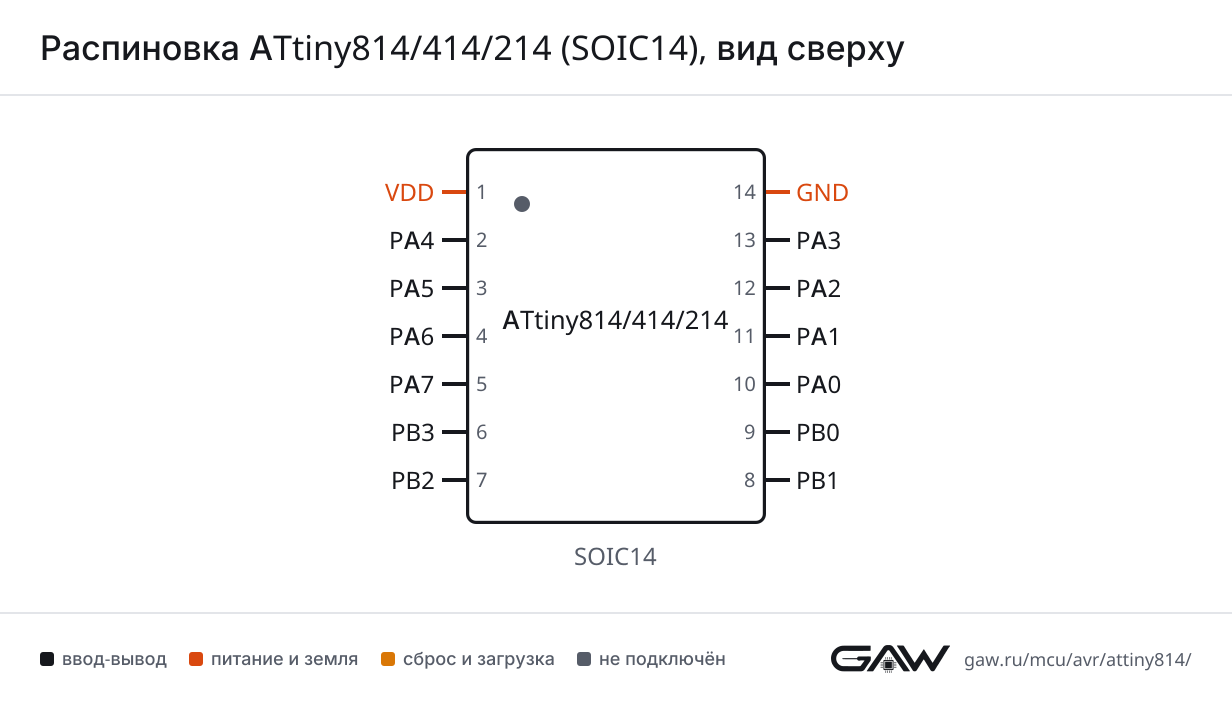

Распиновка ATtiny814/414/214 (SOIC14), вид сверхуРаспиновка SOIC14 картинкой
PNG, 1232 × 704 — для документации и печати

Периферия и её выводы

На какие линии порта выходит каждый сигнал. Блоки названы, как в даташите, с номером экземпляра: USART0, TCA0. У ATtiny814 часть сигналов можно перенести на другой набор выводов — SPI0, TCA0, TWI0 и USART0; место выбирают регистры мультиплексора PORTMUX, альтернативные выводы помечены «альт.».

USART — синхронно-асинхронный приёмопередатчик

БлокСигналЛиния порта
USART0RxDPA2 (альт.), PB3
TxDPA1 (альт.), PB2
XCKPA3 (альт.), PB1
XDIRPA4 (альт.), PB0

SPI — последовательный интерфейс SPI

БлокСигналЛиния порта
SPI0MISOPA2, PA7 (альт.)
MOSIPA1, PA6 (альт.)
SCKPA3
SSPA4

TWI (I²C) — двухпроводной интерфейс, совместимый с I²C

БлокСигналЛиния порта
TWI0SCLPA2 (альт.), PB0
SDAPA1 (альт.), PB1

Таймеры — выходы сравнения и ШИМ, входы счёта и захвата таймеров

БлокСигналЛиния порта
TCA0WO0PB0, PB3 (альт.)
WO1PB1
WO2PB2
WO3PA3
WO4PA4
WO5PA5
TCB0WOPA5
TCD0WOAPA4
WOBPA5

АЦП — аналого-цифровой преобразователь

БлокСигналЛиния порта
ADC0AIN0PA0
AIN1PA1
AIN2PA2
AIN3PA3
AIN4PA4
AIN5PA5
AIN6PA6
AIN7PA7
AIN10PB1
AIN11PB0

ЦАП — цифро-аналоговый преобразователь

БлокСигналЛиния порта
DAC0OUTPA6

Компаратор — аналоговый компаратор

БлокСигналЛиния порта
AC0AINN0PA6
AINP0PA7
OUTPA5

Тактирование — кварцевый генератор, вход и выход тактового сигнала

БлокСигналЛиния порта
CLKCTRLEXTCLKPA3
TOSC1PB3
TOSC2PB2

PTC — сенсорный контроллер: линии X и Y

БлокСигналЛиния порта
PTCX0PA4
X1PA5
X2PA6
X3PA7
X4PB1
X5PB0
Y0PA4
Y1PA5
Y2PA6
Y3PA7
Y4PB1
Y5PB0

CCL — настраиваемая логика: входы и выходы таблиц LUT

БлокСигналЛиния порта
CCLLUT0-IN0PA0
LUT0-IN1PA1
LUT0-IN2PA2
LUT0-OUTPA4
LUT1-OUTPA7

События — система событий: выходы EVOUT

БлокСигналЛиния порта
EVSYSEVOUT0PA2
EVOUT1PB2

UPDI и сброс — программирование и отладка по одному проводу, сброс

БлокСигналЛиния порта
RSTCTRLRESETPA0
SYSCFGUPDIPA0

Таблица выводов

Номера выводов в каждом корпусе и функции линий. Обычный режим порта — вход, выход, вход с подтяжкой — есть у каждой линии ввода-вывода, в таблице перечислены только альтернативные функции. Функции сверены с даташитом. Функции, которые есть не у всех исполнений, помечены.

SOIC14ИмяТипФункции
1VDDпитание—
2PA4ввод-выводAIN4, X0 (только ATtiny814), Y0 (только ATtiny814), XDIR (альт.), SS, WO4, WOA, LUT0-OUT
3PA5ввод-выводAIN5, X1 (только ATtiny814), Y1 (только ATtiny814), OUT, WO5, WO, WOB
4PA6ввод-выводAIN6, X2 (только ATtiny814), Y2 (только ATtiny814), AINN0, OUT, MOSI (альт.) (только ATtiny414, ATtiny214)
5PA7ввод-выводAIN7, X3 (только ATtiny814), Y3 (только ATtiny814), AINP0, LUT1-OUT, MISO (альт.) (только ATtiny414, ATtiny214)
6PB3ввод-выводTOSC1, RxD, WO0 (альт.)
7PB2ввод-выводTOSC2, EVOUT1, TxD, WO2
8PB1ввод-выводAIN10, X4 (только ATtiny814), Y4 (только ATtiny814), XCK, SDA, WO1
9PB0ввод-выводAIN11, X5 (только ATtiny814), Y5 (только ATtiny814), XDIR, SCL, WO0
10PA0ввод-выводRESET, UPDI, AIN0, LUT0-IN0
11PA1ввод-выводAIN1, TxD (альт.), MOSI, SDA (альт.), LUT0-IN1
12PA2ввод-выводEVOUT0, AIN2, RxD (альт.), MISO, SCL (альт.), LUT0-IN2
13PA3ввод-выводEXTCLK, AIN3, XCK (альт.), SCK, WO3
14GNDпитание—

Питание и служебные выводы

Выводы, которые не являются линиями порта. Номиналы блокировочных конденсаторов и фильтра питания АЦП — в разделе о питании даташита.

ИмяВыводыНазначение
VDDSOIC14: 1напряжение питания
GNDSOIC14: 14общий провод

Исполнения

ATtiny814, ATtiny414 и ATtiny214 — микроконтроллеры с общей распиновкой: в общих корпусах выводы расположены одинаково. Различия — в таблице. Частота и питание — классы скорости из списка характеристик даташита: чем ниже напряжение питания, тем ниже допустимая частота. Сигнатура — три байта, по которым программатор узнаёт микроконтроллер, в последнем столбце — его обозначение для ключа -p программы avrdude.

МикроконтроллерФлешОЗУEEPROMЧастота и питаниеСигнатураavrdude
ATtiny8148 КБ512 байт128 байтдо 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В1E 93 22t814
ATtiny4144 КБ256 байт128 байтдо 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В1E 92 22t414
ATtiny2142 КБ128 байт64 байтадо 5 МГц при 1,8–5,5 В, до 10 МГц при 2,7–5,5 В, до 20 МГц при 4,5–5,5 В1E 91 20t214

Заказные номера

Номера для заказа из таблицы Ordering Information даташита с корпусом, предельной частотой, диапазонами питания и рабочей температуры. Буква R в суффиксе — поставка на ленте, -VAO — автомобильное исполнение.

НомерКорпусЧастотаПитаниеТемпература
ATtiny814-SSNRSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny814-SSNSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny814-SSFRSOIC14до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny814-SSFSOIC14до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny414-SSNRSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny414-SSNSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny414-SSFRSOIC14до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny414-SSFSOIC14до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny214-SSNRSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny214-SSNSOIC14до 20 МГц1,8–5,5 В−40…+105 °C
ATtiny214-SSFRSOIC14до 16 МГц2,7–5,5 В−40…+125 °C
ATtiny214-SSFSOIC14до 16 МГц2,7–5,5 В−40…+125 °C

Фьюзы с завода

Значения фьюзов, с которыми микроконтроллер приходит с завода, по описанию Microchip, и тактирование, которое они задают. У AVR8X каждый фьюз — отдельный байт со своим именем, в скобках — его смещение в области FUSE. В битах полей значения совпадают со значениями по умолчанию из даташитов; незадействованные биты некоторые даташиты показывают нулями. Расшифровку полей, другие режимы и команду avrdude для UPDI-программатора даёт калькулятор фьюзов AVR.

МикроконтроллерWDTCFG (0x00)BODCFG (0x01)OSCCFG (0x02)TCD0CFG (0x04)SYSCFG0 (0x05)SYSCFG1 (0x06)APPEND (0x07)BOOTEND (0x08)ТактированиеКалькулятор
ATtiny8140x000x000x7E0x000xF60xFF0x000x00Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГцоткрыть
ATtiny4140x000x000x7E0x000xF60xFF0x000x00Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГцоткрыть
ATtiny2140x000x000x7E0x000xF60xFF0x000x00Внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГцоткрыть

Векторы прерываний

Таблица векторов ATtiny814: номер, как в таблице Interrupt Vector Mapping даташита (сброс — нулевой), имя вектора по описанию Microchip и источник прерывания; у одного вектора может быть два имени для разных режимов таймера. Обработчик в avr-gcc объявляют макросом ISR() с именем вектора из avr/io.h — обычно это имя из таблицы с суффиксом _vect, например ISR(TCA0_OVF_vect).

№ВекторИсточник
0RESETсброс: включение питания, вывод RESET, BOD, сторожевой таймер
1CRCSCAN_NMIнемаскируемое прерывание от проверки CRC памяти (CRCSCAN)
2BOD_VLMмонитор уровня напряжения VLM детектора BOD
3PORTA_PORTизменение уровня на выводах порта A
4PORTB_PORTизменение уровня на выводах порта B
6RTC_CNTчасы реального времени RTC: переполнение или совпадение счётчика
7RTC_PITчасы реального времени RTC: периодическое прерывание PIT
8TCA0_LUNF / TCA0_OVFтаймер TCA0: опустошение младшего счётчика (режим SPLIT); таймер TCA0: переполнение
9TCA0_HUNFтаймер TCA0: опустошение старшего счётчика (режим SPLIT)
10TCA0_CMP0 / TCA0_LCMP0таймер TCA0: совпадение с CMP0; таймер TCA0: совпадение младшего счётчика с LCMP0
11TCA0_CMP1 / TCA0_LCMP1таймер TCA0: совпадение с CMP1; таймер TCA0: совпадение младшего счётчика с LCMP1
12TCA0_CMP2 / TCA0_LCMP2таймер TCA0: совпадение с CMP2; таймер TCA0: совпадение младшего счётчика с LCMP2
13TCB0_INTтаймер TCB0
14TCD0_OVFтаймер TCD0: переполнение
15TCD0_TRIGтаймер TCD0: событие TRIG
16AC0_ACаналоговый компаратор AC0
17ADC0_RESRDYАЦП ADC0: результат готов
18ADC0_WCOMPАЦП ADC0: срабатывание оконного компаратора
19TWI0_TWISTWI0 (I²C): ведомый
20TWI0_TWIMTWI0 (I²C): ведущий
21SPI0_INTSPI0
22USART0_RXCUSART0: приём завершён
23USART0_DREUSART0: регистр данных пуст
24USART0_TXCUSART0: передача завершена
25NVMCTRL_EEконтроллер памяти NVMCTRL: EEPROM готова

Совместимые по выводам

Микроконтроллеры, у которых в том же корпусе на тех же местах стоят те же выводы. Распиновка совпадает полностью, но периферия, память, регистры и фьюзы могут отличаться: перед заменой сверьте даташиты.

Частые вопросы

Чем отличаются ATtiny814, ATtiny414 и ATtiny214?

Объём памяти: ATtiny814 — 8 КБ флеш, 512 байт ОЗУ, 128 байт EEPROM; ATtiny414 — 4 КБ флеш, 256 байт ОЗУ, 128 байт EEPROM; ATtiny214 — 2 КБ флеш, 128 байт ОЗУ, 64 байта EEPROM. Сигнатуры разные: avrdude сверяет сигнатуру с типом, указанным ключом -p, и не станет прошивать другой микроконтроллер без ключа -F. Расположение выводов одинаковое, но часть функций есть не у всех: X0 (ATtiny814), Y0 (ATtiny814), X1 (ATtiny814), Y1 (ATtiny814), X2 (ATtiny814), Y2 (ATtiny814), MOSI (ATtiny414, ATtiny214), X3 (ATtiny814), Y3 (ATtiny814), MISO (ATtiny414, ATtiny214), X4 (ATtiny814), Y4 (ATtiny814), X5 (ATtiny814), Y5 (ATtiny814).

Какие фьюзы у ATtiny814 с завода?

WDTCFG 0x00, BODCFG 0x00, OSCCFG 0x7E, TCD0CFG 0x00, SYSCFG0 0xF6, SYSCFG1 0xFF, APPEND 0x00, BOOTEND 0x00: сторожевой таймер выключен, детектор BOD выключен, внутренний генератор 20 МГц (FREQSEL), после сброса делитель на 6 — около 3,3 МГц, PA0 — вывод UPDI (поле RSTPINCFG фьюза SYSCFG0), задержка запуска 64 мс (SUT). У AVR8X каждый фьюз — отдельный байт со своим именем; процессор их только читает, записать или стереть фьюзы можно лишь через UPDI, а новые значения вступают в силу после сброса. Расшифровку полей и команду avrdude даёт калькулятор фьюзов AVR.

Сколько линий ввода-вывода у ATtiny814?

12 линий: PA0–PA7, PB0–PB3. У каждой есть альтернативные функции периферии — они перечислены в таблице выводов.

Как прошить ATtiny814?

Через однопроводной интерфейс UPDI: вывод PA0 (вывод 10 в SOIC14), плюс питание и общий провод. С завода поле RSTPINCFG фьюза SYSCFG0 отдаёт PA0 интерфейсу UPDI. Если перевести вывод в режим линии порта или сброса, UPDI на нём включается только высоковольтной последовательностью: по даташиту на вывод подают 12 В, абсолютный предел — 13 В. В avrdude микроконтроллер выбирается ключом -p t814.

В каких корпусах выпускается ATtiny814?

SOIC14. Полный список заказных номеров с диапазонами температуры и питания — в разделе «Заказные номера».

Источники

Выводы, память, фьюзы, сигнатуры и векторы прерываний — из файлов описания устройств (ATDF) в паках Microchip ATtiny_DFP 3.4.278 от 11 апреля 2026 г., лицензия Apache 2.0. Данные преобразованы в таблицы и схемы корпусов; тексты и рисунки — GAW. Лицензии и источники данных.

Функции и расположение выводов сверены с таблицами мультиплексирования и рисунками распиновки даташитов ATtiny417/814/816/817 (DS40002288A), ATtiny212/214/412/414/416 (DS40002287A). Из них же — заказные номера, названия корпусов, классы скорости и тактирование после сброса (раздел Main Clock After Reset).
