STM32F030C6 в корпусе LQFP48: распиновка

STM32F030C6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 39 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
32 КБ
ОЗУ
4 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
39
Напряжение питания
2,4…3,6 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F030C6 в корпусе LQFP48, вид сверхуSTM32F030C6LQFP48, вид сверхуVDD — вывод 11VDDPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14-OSC32_IN — вывод 3: RCC_OSC32_IN3PC14-OSC32_INPC15-OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15-OSC32_OUTPF0-OSC_IN — вывод 5: RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC_IN0, RTC_TAMP2, SYS_WKUP1, USART1_CTS10PA0PA1 — вывод 11: ADC_IN1, USART1_DE, USART1_RTS11PA1PA2 — вывод 12: ADC_IN2, USART1_TX12PA2PA3 — вывод 13: ADC_IN3, USART1_RX13PA3PA4 — вывод 14: ADC_IN4, SPI1_NSS, TIM14_CH1, USART1_CK14PA4PA5 — вывод 15: ADC_IN5, SPI1_SCK15PA5PA6 — вывод 16: ADC_IN6, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH116PA6PA7 — вывод 17: ADC_IN7, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH217PA7PB0 — вывод 18: ADC_IN8, TIM1_CH2N, TIM3_CH318PB0PB1 — вывод 19: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH419PB1PB2 — вывод 2020PB2PB10 — вывод 21: I2C1_SCL21PB10PB11 — вывод 22: I2C1_SDA22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: SPI1_NSS, TIM1_BKIN25PB12PB13 — вывод 26: SPI1_SCK, TIM1_CH1N26PB13PB14 — вывод 27: SPI1_MISO, TIM1_CH2N27PB14PB15 — вывод 28: RTC_REFIN, SPI1_MOSI, TIM1_CH3N28PB15PA8 — вывод 29: RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: I2C1_SCL, TIM1_CH2, USART1_TX30PA9PA10 — вывод 31: I2C1_SDA, TIM17_BKIN, TIM1_CH3, USART1_RX31PA10PA11 — вывод 32: TIM1_CH4, USART1_CTS32PA11PA12 — вывод 33: TIM1_ETR, USART1_DE, USART1_RTS33PA12PA13 — вывод 34: IR_OUT, SYS_SWDIO34PA13PF6 — вывод 35: I2C1_SCL35PF6PF7 — вывод 36: I2C1_SDA36PF7PA14 — вывод 37: SYS_SWCLK, USART1_TX37PA14PA15 — вывод 38: SPI1_NSS, USART1_RX38PA15PB3 — вывод 39: SPI1_SCK39PB3PB4 — вывод 40: SPI1_MISO, TIM3_CH140PB4PB5 — вывод 41: I2C1_SMBA, SPI1_MOSI, TIM16_BKIN, TIM3_CH241PB5PB6 — вывод 42: I2C1_SCL, TIM16_CH1N, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, TIM17_CH1N, USART1_RX43PB7BOOT0 — вывод 4444BOOT0PB8 — вывод 45: I2C1_SCL, TIM16_CH145PB8PB9 — вывод 46: I2C1_SDA, IR_OUT, TIM17_CH146PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

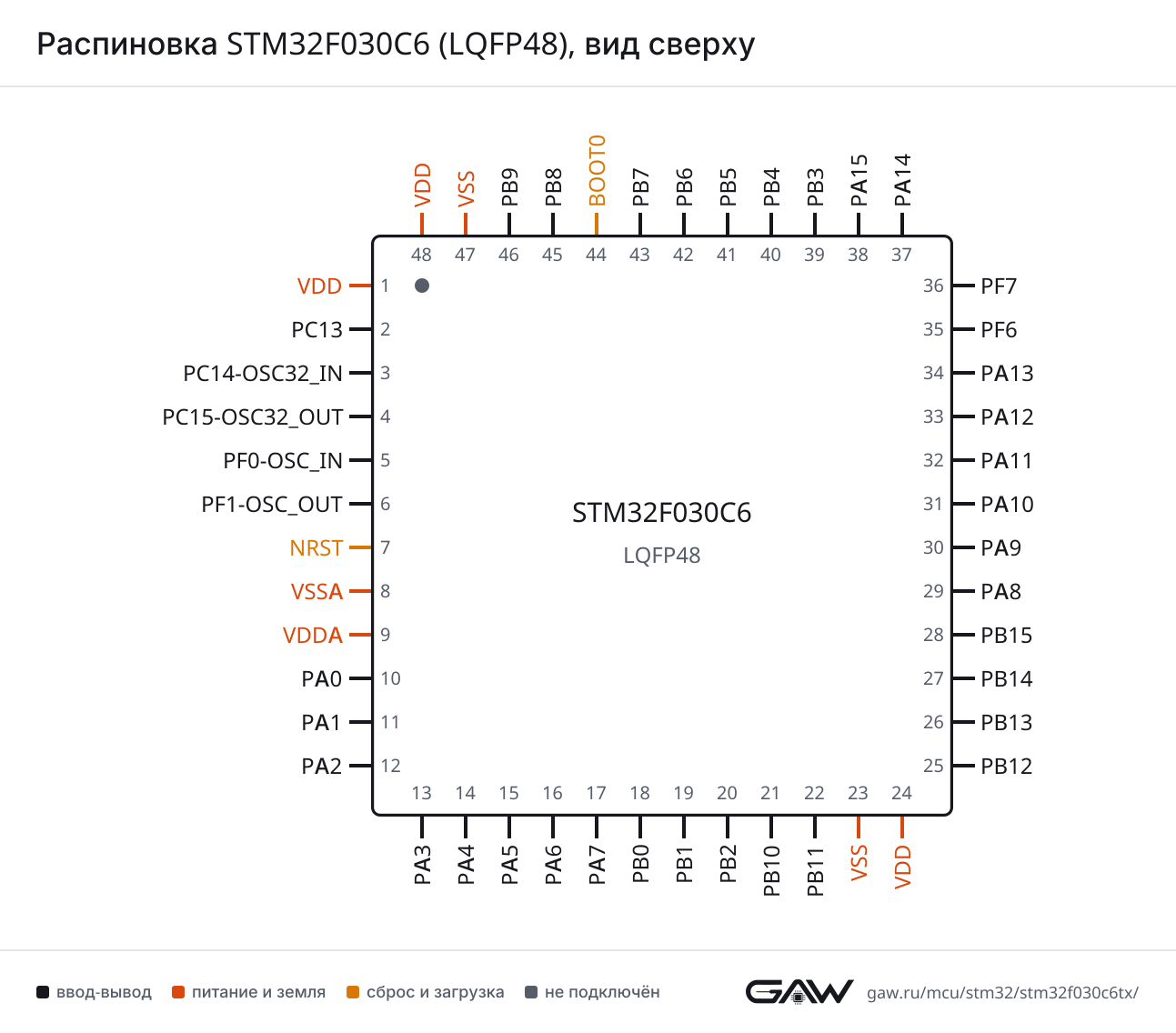

Распиновка STM32F030C6 (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1136 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA4 (14, AF1), PA8 (29, AF1)
CTSPA0 (10, AF1), PA11 (32, AF1)
DEPA1 (11, AF1), PA12 (33, AF1)
RTSPA1 (11, AF1), PA12 (33, AF1)
RXPA3 (13, AF1), PA10 (31, AF1), PA15 (38, AF1), PB7 (43, AF0)
TXPA2 (12, AF1), PA9 (30, AF1), PA14 (37, AF1), PB6 (42, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF0), PB14 (27, AF0), PB4 (40, AF0)
MOSIPA7 (17, AF0), PB15 (28, AF0), PB5 (41, AF0)
NSSPA4 (14, AF0), PB12 (25, AF0), PA15 (38, AF0)
SCKPA5 (15, AF0), PB13 (26, AF0), PB3 (39, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB10 (21, AF1), PA9 (30, AF4), PF6 (35), PB6 (42, AF1), PB8 (45, AF1)
SDAPB11 (22, AF1), PA10 (31, AF4), PF7 (36), PB7 (43, AF1), PB9 (46, AF1)
SMBAPB5 (41, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF2), PB12 (25, AF2)
CH1PA8 (29, AF2)
CH1NPA7 (17, AF2), PB13 (26, AF2)
CH2PA9 (30, AF2)
CH2NPB0 (18, AF2), PB14 (27, AF2)
CH3PA10 (31, AF2)
CH3NPB1 (19, AF2), PB15 (28, AF2)
CH4PA11 (32, AF2)
ETRPA12 (33, AF2)
TIM3CH1PA6 (16, AF1), PB4 (40, AF1)
CH2PA7 (17, AF1), PB5 (41, AF1)
CH3PB0 (18, AF1)
CH4PB1 (19, AF1)
TIM14CH1PA4 (14, AF4), PA7 (17, AF4), PB1 (19, AF0)
TIM16BKINPB5 (41, AF2)
CH1PA6 (16, AF5), PB8 (45, AF2)
CH1NPB6 (42, AF2)
TIM17BKINPA10 (31, AF0)
CH1PA7 (17, AF5), PB9 (46, AF2)
CH1NPB7 (43, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPB15 (28, AF0)
TSPC13 (2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (37, AF0)
SWDIOPA13 (34)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14-OSC32_IN (3)
OSC32_OUTPC15-OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10, AF0)
SYS_WKUP1PA0 (10, AF0)
SYS_WKUP2PC13 (2)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VDDпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14-OSC32_INввод-выводRCC_OSC32_IN
4PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
5PF0-OSC_INввод-выводRCC_OSC_IN
6PF1-OSC_OUTввод-выводRCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC_IN0, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), USART1_CTS (AF1)
11PA1ввод-выводADC_IN1, USART1_DE (AF1), USART1_RTS (AF1)
12PA2ввод-выводADC_IN2, USART1_TX (AF1)
13PA3ввод-выводADC_IN3, USART1_RX (AF1)
14PA4ввод-выводADC_IN4, SPI1_NSS (AF0), TIM14_CH1 (AF4), USART1_CK (AF1)
15PA5ввод-выводADC_IN5, SPI1_SCK (AF0)
16PA6ввод-выводADC_IN6, SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
17PA7ввод-выводADC_IN7, SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
18PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
19PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
20PB2ввод-вывод—
21PB10ввод-выводI2C1_SCL (AF1)
22PB11ввод-выводI2C1_SDA (AF1)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводSPI1_NSS (AF0), TIM1_BKIN (AF2)
26PB13ввод-выводSPI1_SCK (AF0), TIM1_CH1N (AF2)
27PB14ввод-выводSPI1_MISO (AF0), TIM1_CH2N (AF2)
28PB15ввод-выводRTC_REFIN (AF0), SPI1_MOSI (AF0), TIM1_CH3N (AF2)
29PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
30PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
31PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
32PA11ввод-выводTIM1_CH4 (AF2), USART1_CTS (AF1)
33PA12ввод-выводTIM1_ETR (AF2), USART1_DE (AF1), USART1_RTS (AF1)
34PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
35PF6ввод-выводI2C1_SCL
36PF7ввод-выводI2C1_SDA
37PA14ввод-выводSYS_SWCLK (AF0), USART1_TX (AF1)
38PA15ввод-выводSPI1_NSS (AF0), USART1_RX (AF1)
39PB3ввод-выводSPI1_SCK (AF0)
40PB4ввод-выводSPI1_MISO (AF0), TIM3_CH1 (AF1)
41PB5ввод-выводI2C1_SMBA (AF3), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
42PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), USART1_TX (AF0)
43PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), USART1_RX (AF0)
44BOOT0загрузка—
45PB8ввод-выводI2C1_SCL (AF1), TIM16_CH1 (AF2)
46PB9ввод-выводI2C1_SDA (AF1), IR_OUT (AF0), TIM17_CH1 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD1, 24, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VSS23, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий
BOOT044выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F030C6Tx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F030C6STM32F030C6Tx32 КБ4 КБ

Линейка STM32F0x0 Value Line, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F030C8STM32F0x0 Value Line48 из 48выводы совпадают полностью
STM32F030CCSTM32F0x0 Value Line46 из 4835: PF6 → VSS; 36: PF7 → VDD
STM32F070C6STM32F0x0 Value Line46 из 4835: PF6 → VSS; 36: PF7 → VDD
STM32F070CBSTM32F0x0 Value Line46 из 4835: PF6 → VSS; 36: PF7 → VDD
STM32F031C4, STM32F031C6STM32F0x147 из 481: VDD → VBAT
STM32F051C4STM32F0x147 из 481: VDD → VBAT
STM32F051C6STM32F0x147 из 481: VDD → VBAT
STM32F051C8STM32F0x147 из 481: VDD → VBAT
STM32F038C6STM32F0x846 из 481: VDD → VBAT; 20: PB2 → NPOR
STM32F071C8, STM32F071CBSTM32F0x145 из 481: VDD → VBAT; 35: PF6 → VSS; 36: PF7 → VDDIO2
STM32F072C8, STM32F072CBSTM32F0x245 из 481: VDD → VBAT; 35: PF6 → VSS; 36: PF7 → VDDIO2
STM32F042C4, STM32F042C6STM32F0x244 из 481: VDD → VBAT; 35: PF6 → VSS; 36: PF7 → VDDIO2; 44: BOOT0 → PF11

Частые вопросы

На каких выводах USART1 у STM32F030C6?

В корпусе LQFP48 сигнал USART1_TX выведен на PA2 (вывод 12, AF1) или PA9 (вывод 30, AF1) или PA14 (вывод 37, AF1) или PB6 (вывод 42, AF0), USART1_RX — на PA3 (вывод 13, AF1) или PA10 (вывод 31, AF1) или PA15 (вывод 38, AF1) или PB7 (вывод 43, AF0).

Где у STM32F030C6 выводы SWD для программатора?

SWDIO — PA13 (вывод 34), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F030C6?

I2C1_SCL — PB10 (вывод 21, AF1) или PA9 (вывод 30, AF4) или PF6 (вывод 35) или PB6 (вывод 42, AF1) или PB8 (вывод 45, AF1), I2C1_SDA — PB11 (вывод 22, AF1) или PA10 (вывод 31, AF4) или PF7 (вывод 36) или PB7 (вывод 43, AF1) или PB9 (вывод 46, AF1).

Сколько выводов ввода-вывода у STM32F030C6 в корпусе LQFP48?

39 из 48. Ещё 7 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F030C6?

От 2,4 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
