STM32F031G4 и STM32F031G6 в корпусе UFQFPN28: распиновка

STM32F031G4 и STM32F031G6 — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 16 и 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус UFQFPN28 — 28 выводов, из них 23 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
16 и 32 КБ
ОЗУ
4 КБ
Корпус
UFQFPN28, 28 выводов
Линий ввода-вывода
23
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса UFQFPN28

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F031G4, STM32F031G6 в корпусе UFQFPN28, вид сверхуSTM32F031G4STM32F031G6UFQFPN28вид сверхуBOOT0 — вывод 11BOOT0PF0-OSC_IN — вывод 2: RCC_OSC_IN2PF0-OSC_INPF1-OSC_OUT — вывод 3: RCC_OSC_OUT3PF1-OSC_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART1_CTS6PA0PA1 — вывод 7: ADC_IN1, TIM2_CH2, USART1_DE, USART1_RTS7PA1PA2 — вывод 8: ADC_IN2, TIM2_CH3, USART1_TX8PA2PA3 — вывод 9: ADC_IN3, TIM2_CH4, USART1_RX9PA3PA4 — вывод 10: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, USART1_CK10PA4PA5 — вывод 11: ADC_IN5, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR11PA5PA6 — вывод 12: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH112PA6PA7 — вывод 13: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH213PA7PB0 — вывод 14: ADC_IN8, TIM1_CH2N, TIM3_CH314PB0PB1 — вывод 15: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH415PB1VSS — вывод 1616VSSVDD — вывод 1717VDDPA8 — вывод 18: RCC_MCO, TIM1_CH1, USART1_CK18PA8PA9 — вывод 19: I2C1_SCL, TIM1_CH2, USART1_TX19PA9PA10 — вывод 20: I2C1_SDA, TIM17_BKIN, TIM1_CH3, USART1_RX20PA10PA13 — вывод 21: IR_OUT, SYS_SWDIO21PA13PA14 — вывод 22: SYS_SWCLK, USART1_TX22PA14PA15 — вывод 23: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART1_RX23PA15PB3 — вывод 24: I2S1_CK, SPI1_SCK, TIM2_CH224PB3PB4 — вывод 25: I2S1_MCK, SPI1_MISO, TIM3_CH125PB4PB5 — вывод 26: I2C1_SMBA, I2S1_SD, SPI1_MOSI, TIM16_BKIN, TIM3_CH226PB5PB6 — вывод 27: I2C1_SCL, TIM16_CH1N, USART1_TX27PB6PB7 — вывод 28: I2C1_SDA, TIM17_CH1N, USART1_RX28PB7
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

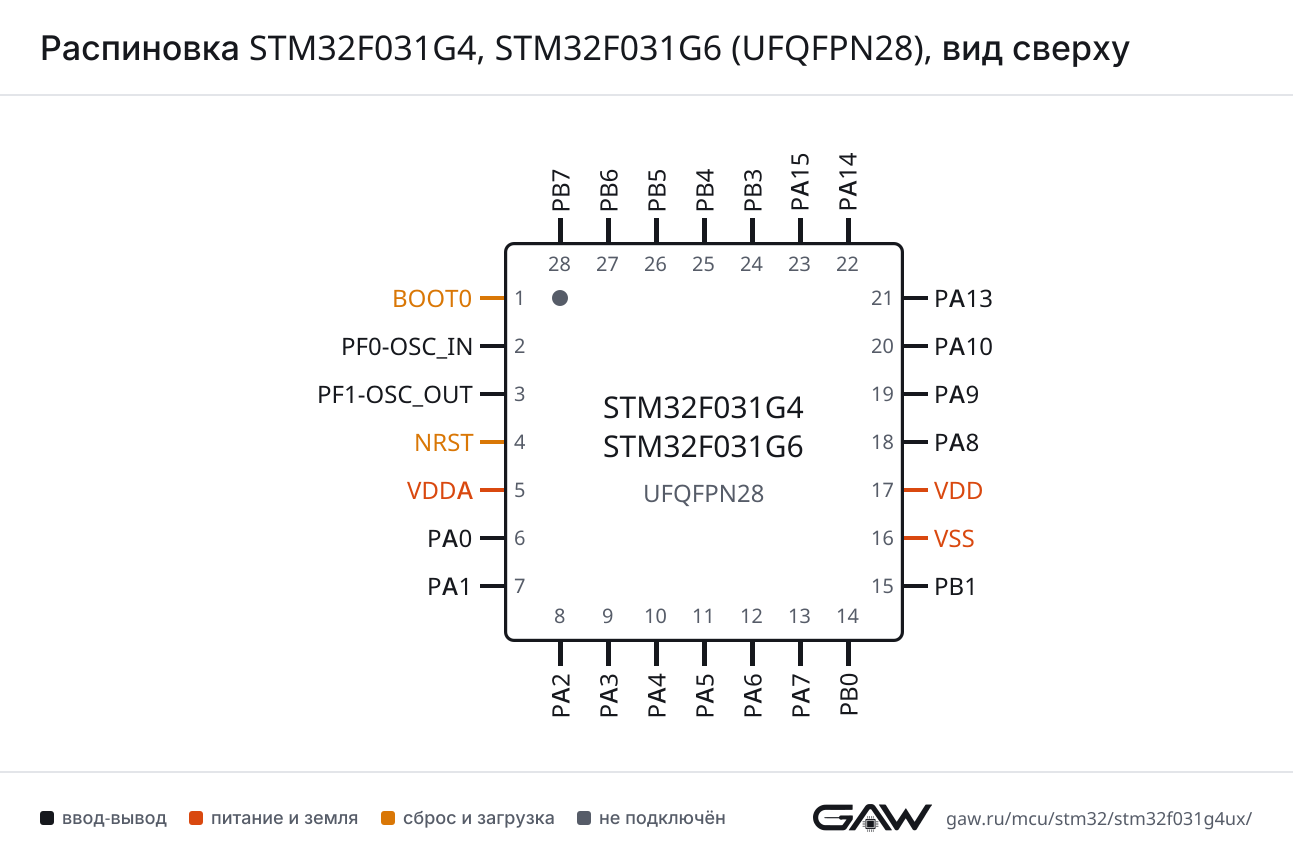

Распиновка STM32F031G4, STM32F031G6 (UFQFPN28), вид сверхуРаспиновка UFQFPN28 картинкой
PNG, 1293 × 863 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA4 (10, AF1), PA8 (18, AF1)
CTSPA0 (6, AF1)
DEPA1 (7, AF1)
RTSPA1 (7, AF1)
RXPA3 (9, AF1), PA10 (20, AF1), PA15 (23, AF1), PB7 (28, AF0)
TXPA2 (8, AF1), PA9 (19, AF1), PA14 (22, AF1), PB6 (27, AF0)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PB4 (25, AF0)
MOSIPA7 (13, AF0), PB5 (26, AF0)
NSSPA4 (10, AF0), PA15 (23, AF0)
SCKPA5 (11, AF0), PB3 (24, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (11, AF0), PB3 (24, AF0)
MCKPA6 (12, AF0), PB4 (25, AF0)
SDPA7 (13, AF0), PB5 (26, AF0)
WSPA4 (10, AF0), PA15 (23, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPA9 (19, AF4), PB6 (27, AF1)
SDAPA10 (20, AF4), PB7 (28, AF1)
SMBAPB5 (26, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)
IN9PB1 (15)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF2)
CH1PA8 (18, AF2)
CH1NPA7 (13, AF2)
CH2PA9 (19, AF2)
CH2NPB0 (14, AF2)
CH3PA10 (20, AF2)
CH3NPB1 (15, AF2)
TIM2CH1PA0 (6, AF2), PA5 (11, AF2), PA15 (23, AF2)
CH2PA1 (7, AF2), PB3 (24, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF2), PA5 (11, AF2), PA15 (23, AF2)
TIM3CH1PA6 (12, AF1), PB4 (25, AF1)
CH2PA7 (13, AF1), PB5 (26, AF1)
CH3PB0 (14, AF1)
CH4PB1 (15, AF1)
TIM14CH1PA4 (10, AF4), PA7 (13, AF4), PB1 (15, AF0)
TIM16BKINPB5 (26, AF2)
CH1PA6 (12, AF5)
CH1NPB6 (27, AF2)
TIM17BKINPA10 (20, AF0)
CH1PA7 (13, AF5)
CH1NPB7 (28, AF2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (22, AF0)
SWDIOPA13 (21)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (18, AF0)
OSC_INPF0-OSC_IN (2)
OSC_OUTPF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6, AF0)
SYS_WKUP1PA0 (6, AF0)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 28 выводов корпуса UFQFPN28 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1BOOT0загрузка—
2PF0-OSC_INввод-выводRCC_OSC_IN
3PF1-OSC_OUTввод-выводRCC_OSC_OUT
4NRSTсброс—
5VDDAпитание—
6PA0ввод-выводADC_IN0, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_CTS (AF1)
7PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), USART1_DE (AF1), USART1_RTS (AF1)
8PA2ввод-выводADC_IN2, TIM2_CH3 (AF2), USART1_TX (AF1)
9PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), USART1_RX (AF1)
10PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), USART1_CK (AF1)
11PA5ввод-выводADC_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2)
12PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
13PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
14PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
15PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
16VSSпитание—
17VDDпитание—
18PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
19PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
20PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
21PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
22PA14ввод-выводSYS_SWCLK (AF0), USART1_TX (AF1)
23PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_RX (AF1)
24PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2)
25PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM3_CH1 (AF1)
26PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
27PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), USART1_TX (AF0)
28PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), USART1_RX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VDD17питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VSS16общий провод (земля)
NRST4сброс, активный уровень — низкий
BOOT01выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F031G(4-6)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F031G4STM32F031G4Ux16 КБ4 КБ
STM32F031G6STM32F031G6Ux32 КБ4 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Заказные номера

Полные номера для заказа из таблицы на страницах продуктов на сайте ST: STM32F031G4, STM32F031G6. Данные на 10 октября 2026 г.; перечислены номера, которые в этот момент выпускались. Цифра после буквы корпуса — температурный диапазон, вид упаковки указан в последнем столбце.

Номер для заказаКорпусТемператураУпаковка
STM32F031G4U6UFQFPN 28, 4×4×0,6 мм−40…+85 °Cлоток
STM32F031G4U6TRUFQFPN 28, 4×4×0,6 мм−40…+85 °Cлента на катушке
STM32F031G4U7UFQFPN 28, 4×4×0,6 мм−40…+105 °Cлоток
STM32F031G4U7TRUFQFPN 28, 4×4×0,6 мм−40…+105 °Cлента на катушке
STM32F031G6U6UFQFPN 28, 4×4×0,6 мм−40…+85 °Cлоток
STM32F031G6U6TRUFQFPN 28, 4×4×0,6 мм−40…+85 °Cлента на катушке
STM32F031G6U7UFQFPN 28, 4×4×0,6 мм−40…+105 °Cлоток
STM32F031G6U7TRUFQFPN 28, 4×4×0,6 мм−40…+105 °Cлента на катушке

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN28, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии. Серой строкой — чем микроконтроллеры различаются по данным ST: блоки периферии, частота, память.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F038G6STM32F0x827 из 2815: PB1 → NPOR
STM32L031G6STM32L0x126 из 282: PF0 → PC14; 3: PF1 → PC15только у этого: I2S1, IRTIM, TIM1, TIM14, TIM16, TIM17, TIM3, USART1; только у него: COMP1, COMP2, LPTIM1, LPUART1, TIM21, TIM22, USART2; частота до 48 и 32 МГц; ОЗУ 4 и 8 КБ
STM32L041G6UxSSTM32L0x126 из 282: PF0 → PC14; 3: PF1 → PC15только у этого: I2S1, IRTIM, TIM1, TIM14, TIM16, TIM17, TIM3, USART1; только у него: AES, COMP1, COMP2, LPTIM1, LPUART1, TIM21, TIM22, USART2; частота до 48 и 32 МГц; ОЗУ 4 и 8 КБ

Частые вопросы

На каких выводах USART1 у STM32F031G4?

В корпусе UFQFPN28 сигнал USART1_TX выведен на PA2 (вывод 8, AF1) или PA9 (вывод 19, AF1) или PA14 (вывод 22, AF1) или PB6 (вывод 27, AF0), USART1_RX — на PA3 (вывод 9, AF1) или PA10 (вывод 20, AF1) или PA15 (вывод 23, AF1) или PB7 (вывод 28, AF0).

Где у STM32F031G4 выводы SWD для программатора?

SWDIO — PA13 (вывод 21), SWCLK — PA14 (вывод 22, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F031G4?

I2C1_SCL — PA9 (вывод 19, AF4) или PB6 (вывод 27, AF1), I2C1_SDA — PA10 (вывод 20, AF4) или PB7 (вывод 28, AF1).

Сколько выводов ввода-вывода у STM32F031G4 в корпусе UFQFPN28?

23 из 28. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F031G4 и STM32F031G6?

Объёмом памяти: STM32F031G4 — 16 КБ флеш-памяти и 4 КБ ОЗУ, STM32F031G6 — 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Чем отличаются STM32F031G4U6 и STM32F031G4U7?

Диапазоном рабочей температуры: STM32F031G4U6 — −40…+85 °C, STM32F031G4U7 — −40…+105 °C (по таблице заказных номеров на st.com). Корпус (UFQFPN 28, 4×4×0,6 мм) и расположение выводов у них одинаковые.

Какое напряжение питания у STM32F031G4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Заказные номера, корпуса, упаковка и температурный диапазон — из таблиц на страницах продуктов st.com (данные на 10 октября 2026 г.). Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
