STM32F038E6 в корпусе WLCSP25: распиновка

STM32F038E6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 4 КБ ОЗУ. Корпус WLCSP25 — 25 шариков, из них 20 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
32 КБ
ОЗУ
4 КБ
Корпус
WLCSP25, 25 шариков
Линий ввода-вывода
20
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP25

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F038E6 в корпусе WLCSP25, вид сверхуABCDE12345PA13 — шарик A1: IR_OUT, SYS_SWDIOPA13PA14 — шарик A2: SYS_SWCLK, USART1_TXPA14PB7 — шарик A3: I2C1_SDA, TIM17_CH1N, USART1_RXPB7BOOT0 — шарик A4BOOT0PF0-OSC_IN — шарик A5: RCC_OSC_INPF0PA10 — шарик B1: I2C1_SDA, TIM17_BKIN, TIM1_CH3, USART1_RXPA10PB6 — шарик B2: I2C1_SCL, TIM16_CH1N, USART1_TXPB6PA4 — шарик B3: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, USART1_CKPA4PA0 — шарик B4: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, USART1_CTSPA0PF1-OSC_OUT — шарик B5: RCC_OSC_OUTPF1PA9 — шарик C1: I2C1_SCL, TIM1_CH2, USART1_TXPA9PB5 — шарик C2: I2C1_SMBA, I2S1_SD, SPI1_MOSI, TIM16_BKIN, TIM3_CH2PB5PA5 — шарик C3: ADC_IN5, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETRPA5PA1 — шарик C4: ADC_IN1, TIM2_CH2, USART1_DE, USART1_RTSPA1NRST — шарик C5NRSTVDD — шарик D1VDDPA8 — шарик D2: RCC_MCO, TIM1_CH1, USART1_CKPA8PA6 — шарик D3: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1PA6PA2 — шарик D4: ADC_IN2, TIM2_CH3, USART1_TXPA2VDDA — шарик D5VDDAVSS — шарик E1VSSPB1 — шарик E2: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4PB1PB0 — шарик E3: ADC_IN8, TIM1_CH2N, TIM3_CH3PB0PA7 — шарик E4: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2PA7PA3 — шарик E5: ADC_IN3, TIM2_CH4, USART1_RXPA3WLCSP25, вид сверху: шарики виднысквозь корпус, A1 — в левом верхнемуглу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

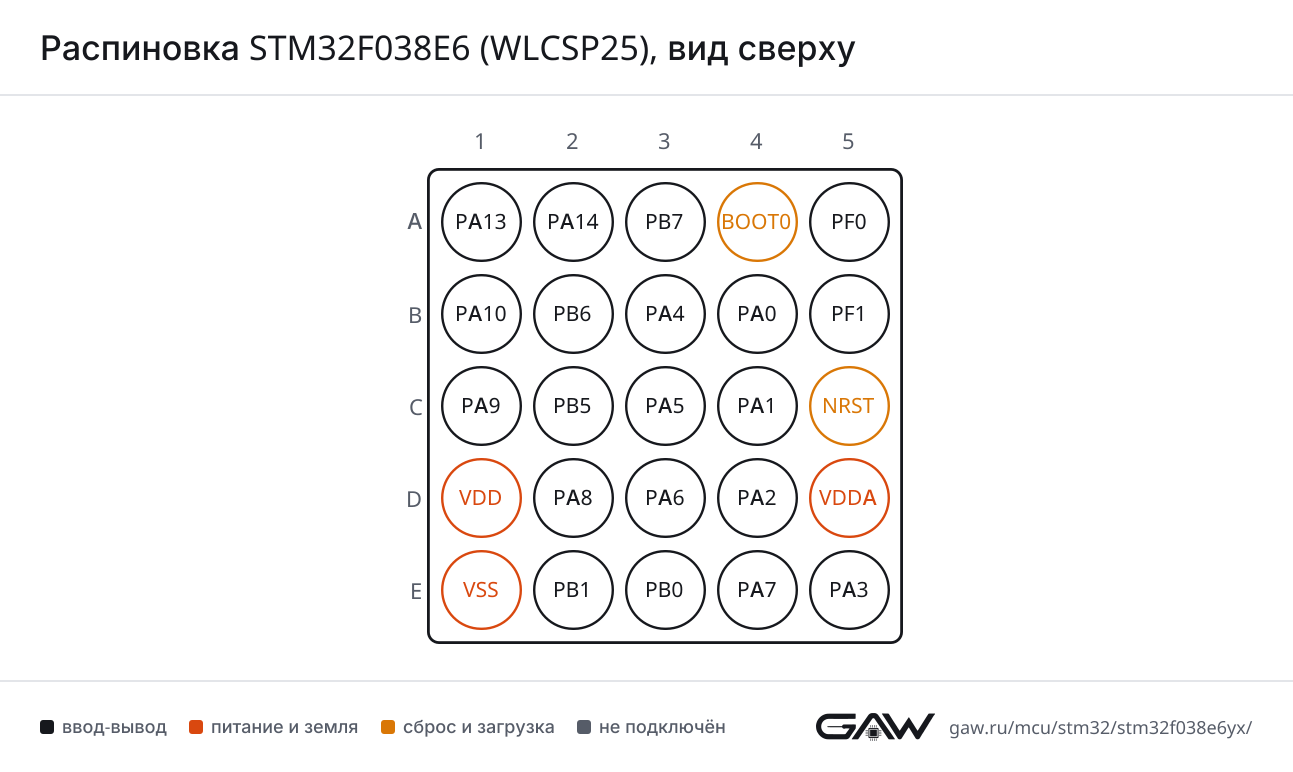

Распиновка STM32F038E6 (WLCSP25), вид сверхуРаспиновка WLCSP25 картинкой
PNG, 1293 × 772 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA4 (B3, AF1), PA8 (D2, AF1)
CTSPA0 (B4, AF1)
DEPA1 (C4, AF1)
RTSPA1 (C4, AF1)
RXPB7 (A3, AF0), PA10 (B1, AF1), PA3 (E5, AF1)
TXPA14 (A2, AF1), PB6 (B2, AF0), PA9 (C1, AF1), PA2 (D4, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (D3, AF0)
MOSIPB5 (C2, AF0), PA7 (E4, AF0)
NSSPA4 (B3, AF0)
SCKPA5 (C3, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (C3, AF0)
MCKPA6 (D3, AF0)
SDPB5 (C2, AF0), PA7 (E4, AF0)
WSPA4 (B3, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B2, AF1), PA9 (C1, AF4)
SDAPB7 (A3, AF1), PA10 (B1, AF4)
SMBAPB5 (C2, AF3)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (B4)
IN1PA1 (C4)
IN2PA2 (D4)
IN3PA3 (E5)
IN4PA4 (B3)
IN5PA5 (C3)
IN6PA6 (D3)
IN7PA7 (E4)
IN8PB0 (E3)
IN9PB1 (E2)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (D3, AF2)
CH1PA8 (D2, AF2)
CH1NPA7 (E4, AF2)
CH2PA9 (C1, AF2)
CH2NPB0 (E3, AF2)
CH3PA10 (B1, AF2)
CH3NPB1 (E2, AF2)
TIM2CH1PA0 (B4, AF2), PA5 (C3, AF2)
CH2PA1 (C4, AF2)
CH3PA2 (D4, AF2)
CH4PA3 (E5, AF2)
ETRPA0 (B4, AF2), PA5 (C3, AF2)
TIM3CH1PA6 (D3, AF1)
CH2PB5 (C2, AF1), PA7 (E4, AF1)
CH3PB0 (E3, AF1)
CH4PB1 (E2, AF1)
TIM14CH1PA4 (B3, AF4), PB1 (E2, AF0), PA7 (E4, AF4)
TIM16BKINPB5 (C2, AF2)
CH1PA6 (D3, AF5)
CH1NPB6 (B2, AF2)
TIM17BKINPA10 (B1, AF0)
CH1PA7 (E4, AF5)
CH1NPB7 (A3, AF2)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A2, AF0)
SWDIOPA13 (A1)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D2, AF0)
OSC_INPF0-OSC_IN (A5)
OSC_OUTPF1-OSC_OUT (B5)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (B4, AF0)
SYS_WKUP1PA0 (B4, AF0)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 25 шариков корпуса WLCSP25 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA13ввод-выводIR_OUT (AF1), SYS_SWDIO
A2PA14ввод-выводSYS_SWCLK (AF0), USART1_TX (AF1)
A3PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), USART1_RX (AF0)
A4BOOT0загрузка—
A5PF0-OSC_INввод-выводRCC_OSC_IN
B1PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
B2PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), USART1_TX (AF0)
B3PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), USART1_CK (AF1)
B4PA0ввод-выводADC_IN0, RTC_TAMP2 (AF0), SYS_WKUP1 (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART1_CTS (AF1)
B5PF1-OSC_OUTввод-выводRCC_OSC_OUT
C1PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
C2PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM16_BKIN (AF2), TIM3_CH2 (AF1)
C3PA5ввод-выводADC_IN5, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2)
C4PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), USART1_DE (AF1), USART1_RTS (AF1)
C5NRSTсброс—
D1VDDпитание—
D2PA8ввод-выводRCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
D3PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
D4PA2ввод-выводADC_IN2, TIM2_CH3 (AF2), USART1_TX (AF1)
D5VDDAпитание—
E1VSSпитание—
E2PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
E3PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
E4PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
E5PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), USART1_RX (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
VDDD1питание цифровой части и линий ввода-вывода
VDDAD5питание аналоговой части: АЦП, ЦАП, генераторы
VSSE1общий провод (земля)
NRSTC5сброс, активный уровень — низкий
BOOT0A4выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F038E6Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F038E6STM32F038E6Yx32 КБ4 КБ

Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP25, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F031E6STM32F0x125 из 25выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F038E6?

В корпусе WLCSP25 сигнал USART1_TX выведен на PA14 (шарик A2, AF1) или PB6 (шарик B2, AF0) или PA9 (шарик C1, AF1) или PA2 (шарик D4, AF1), USART1_RX — на PB7 (шарик A3, AF0) или PA10 (шарик B1, AF1) или PA3 (шарик E5, AF1).

Где у STM32F038E6 выводы SWD для программатора?

SWDIO — PA13 (шарик A1), SWCLK — PA14 (шарик A2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F038E6?

I2C1_SCL — PB6 (шарик B2, AF1) или PA9 (шарик C1, AF4), I2C1_SDA — PB7 (шарик A3, AF1) или PA10 (шарик B1, AF4).

Сколько выводов ввода-вывода у STM32F038E6 в корпусе WLCSP25?

20 из 25. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F038E6?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
