STM32F048G6 в корпусе UFQFPN28: распиновка

STM32F048G6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус UFQFPN28 — 28 выводов, на 22 из них — 24 линии ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
32 КБ
ОЗУ
6 КБ
Корпус
UFQFPN28, 28 выводов
Линий ввода-вывода
24
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса UFQFPN28

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F048G6 в корпусе UFQFPN28, вид сверхуSTM32F048G6UFQFPN28вид сверхуPB8 — вывод 1: CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC1PB8PF0-OSC_IN — вывод 2: CRS_SYNC, I2C1_SDA, RCC_OSC_IN2PF0-OSC_INPF1-OSC_OUT — вывод 3: I2C1_SCL, RCC_OSC_OUT3PF1-OSC_OUTNRST — вывод 44NRSTVDDA — вывод 55VDDAPA0 — вывод 6: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS6PA0PA1 — вывод 7: ADC_IN1, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS7PA1PA2 — вывод 8: ADC_IN2, SYS_WKUP4, TIM2_CH3, TSC_G1_IO3, USART2_TX8PA2PA3 — вывод 9: ADC_IN3, TIM2_CH4, TSC_G1_IO4, USART2_RX9PA3PA4 — вывод 10: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USB_NOE10PA4PA5 — вывод 11: ADC_IN5, CEC, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO211PA5PA6 — вывод 12: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO312PA6PA7 — вывод 13: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO413PA7PB0 — вывод 14: ADC_IN8, TIM1_CH2N, TIM3_CH314PB0NPOR — вывод 1515NPORVSS — вывод 1616VSSVDD — вывод 1717VDDVDDIO2 — вывод 1818VDDIO2PA9 / PA11 — вывод 19: I2C1_SCL, TIM1_CH2, TSC_G4_IO1, USART1_TX, I2C1_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DM19PA9/PA11PA10 / PA12 — вывод 20: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DP20PA10/PA12PA13 — вывод 21: IR_OUT, SYS_SWDIO, USB_NOE21PA13PA14 — вывод 22: SYS_SWCLK, USART2_TX22PA14PA15 — вывод 23: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USB_NOE23PA15PB3 — вывод 24: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO124PB3PB4 — вывод 25: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO225PB4PB5 — вывод 26: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH226PB5PB6 — вывод 27: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX27PB6PB7 — вывод 28: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX28PB7
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

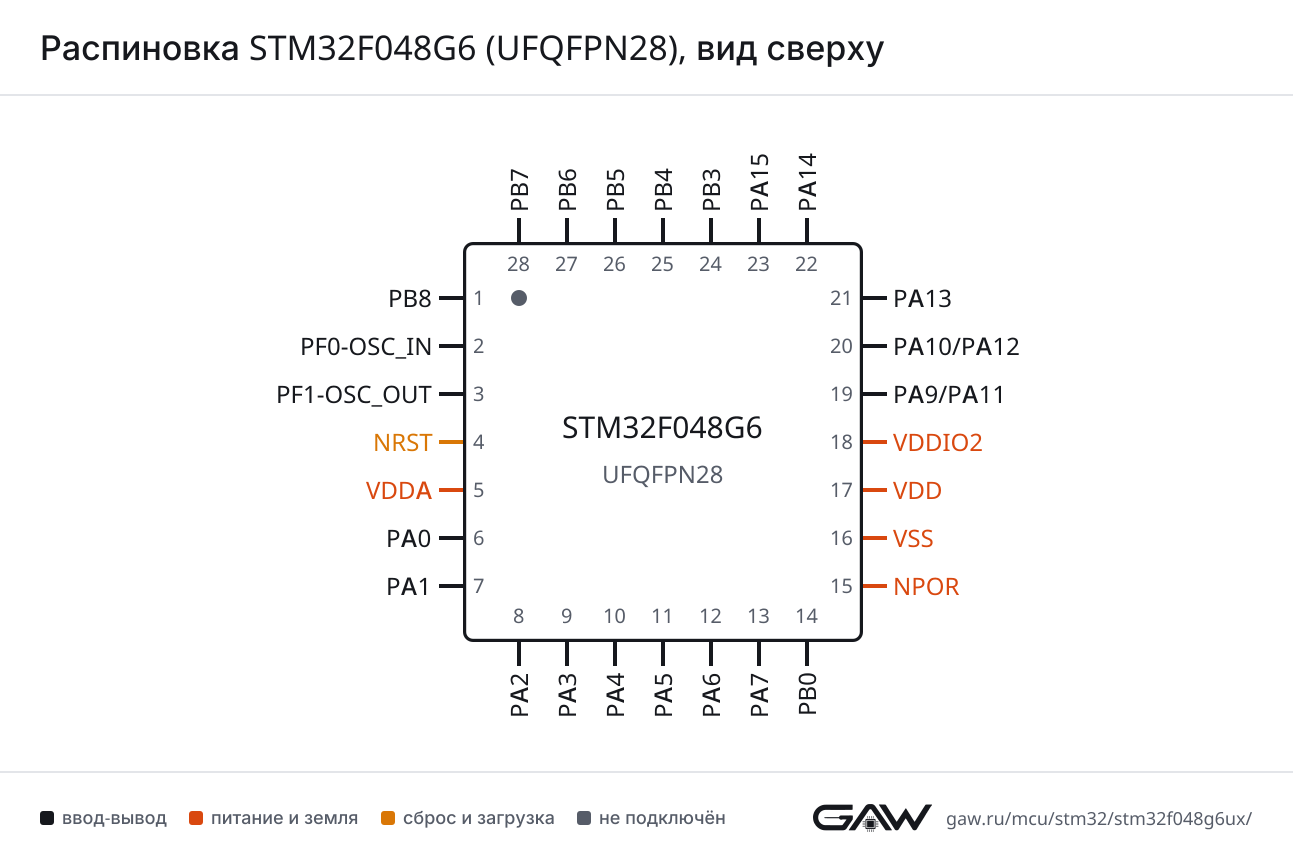

Распиновка STM32F048G6 (UFQFPN28), вид сверхуРаспиновка UFQFPN28 картинкой
PNG, 1293 × 863 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CTSPA11 (19, AF1)
DEPA12 (20, AF1)
RTSPA12 (20, AF1)
RXPA10 (20, AF1), PB7 (28, AF0)
TXPA9 (19, AF1), PB6 (27, AF0)
USART2CKPA4 (10, AF1)
CTSPA0 (6, AF1)
DEPA1 (7, AF1)
RTSPA1 (7, AF1)
RXPA3 (9, AF1), PA15 (23, AF1)
TXPA2 (8, AF1), PA14 (22, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (12, AF0), PB4 (25, AF0)
MOSIPA7 (13, AF0), PB5 (26, AF0)
NSSPA4 (10, AF0), PA15 (23, AF0)
SCKPA5 (11, AF0), PB3 (24, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (11, AF0), PB3 (24, AF0)
MCKPA6 (12, AF0), PB4 (25, AF0)
SDPA7 (13, AF0), PB5 (26, AF0)
WSPA4 (10, AF0), PA15 (23, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (1, AF1), PF1-OSC_OUT (3, AF1), PA9 (19, AF4), PA11 (19, AF5), PB6 (27, AF1)
SDAPF0-OSC_IN (2, AF1), PA10 (20, AF4), PB7 (28, AF1)
SMBAPB5 (26, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (19)
DPPA12 (20)
NOEPA4 (10, AF2), PA13 (21, AF2), PA15 (23, AF5)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (1, AF0), PA5 (11, AF1)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (6)
IN1PA1 (7)
IN2PA2 (8)
IN3PA3 (9)
IN4PA4 (10)
IN5PA5 (11)
IN6PA6 (12)
IN7PA7 (13)
IN8PB0 (14)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (12, AF2)
CH1NPA7 (13, AF2)
CH2PA9 (19, AF2)
CH2NPB0 (14, AF2)
CH3PA10 (20, AF2)
CH4PA11 (19, AF2)
ETRPA12 (20, AF2)
TIM2CH1PA0 (6, AF2), PA5 (11, AF2), PA15 (23, AF2)
CH2PA1 (7, AF2), PB3 (24, AF2)
CH3PA2 (8, AF2)
CH4PA3 (9, AF2)
ETRPA0 (6, AF2), PA5 (11, AF2), PA15 (23, AF2)
TIM3CH1PA6 (12, AF1), PB4 (25, AF1)
CH2PA7 (13, AF1), PB5 (26, AF1)
CH3PB0 (14, AF1)
TIM14CH1PA4 (10, AF4), PA7 (13, AF4)
TIM16BKINPB5 (26, AF2)
CH1PB8 (1, AF2), PA6 (12, AF5)
CH1NPB6 (27, AF2)
TIM17BKINPA10 (20, AF0), PB4 (25, AF5)
CH1PA7 (13, AF5)
CH1NPB7 (28, AF2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (6, AF3)
G1_IO2PA1 (7, AF3)
G1_IO3PA2 (8, AF3)
G1_IO4PA3 (9, AF3)
G2_IO1PA4 (10, AF3)
G2_IO2PA5 (11, AF3)
G2_IO3PA6 (12, AF3)
G2_IO4PA7 (13, AF3)
G4_IO1PA9 (19, AF3)
G4_IO2PA10 (20, AF3)
G4_IO3PA11 (19, AF3)
G4_IO4PA12 (20, AF3)
G5_IO1PB3 (24, AF3)
G5_IO2PB4 (25, AF3)
G5_IO3PB6 (27, AF3)
G5_IO4PB7 (28, AF3)
SYNCPB8 (1, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (22, AF0)
SWDIOPA13 (21, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCOSC_INPF0-OSC_IN (2)
OSC_OUTPF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP2PA0 (6)
SYS_WKUP1PA0 (6)
SYS_WKUP4PA2 (8)
SYS_WKUP6PB5 (26)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 28 выводов корпуса UFQFPN28 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 19 — PA9 или PA11; вывод 20 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом PA11_PA12_RMP регистра SYSCFG_CFGR1.

ВыводИмяТипФункции
1PB8ввод-выводCEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
2PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
3PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
4NRSTсброс—
5VDDAпитание—
6PA0ввод-выводADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1)
7PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1)
8PA2ввод-выводADC_IN2, SYS_WKUP4, TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
9PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
10PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USB_NOE (AF2)
11PA5ввод-выводADC_IN5, CEC (AF1), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
12PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3)
13PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
14PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1)
15NPORпитание—
16VSSпитание—
17VDDпитание—
18VDDIO2питание—
19PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
19PA11ввод-выводI2C1_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
20PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
20PA12ввод-выводTIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
21PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
22PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
23PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USB_NOE (AF5)
24PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
25PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
26PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
27PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
28PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
NPOR15—
VDD17питание цифровой части и линий ввода-вывода
VDDA5питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO218питание отдельной группы линий ввода-вывода
VSS16общий провод (земля)
NRST4сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F048G6Ux. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F048G6STM32F048G6Ux32 КБ6 КБ

Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе UFQFPN28, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F042G4, STM32F042G6STM32F0x226 из 2815: NPOR → PB1; 16: VSS → VSSA

Частые вопросы

На каких выводах USART1 у STM32F048G6?

В корпусе UFQFPN28 сигнал USART1_TX выведен на PA9 (вывод 19, AF1) или PB6 (вывод 27, AF0), USART1_RX — на PA10 (вывод 20, AF1) или PB7 (вывод 28, AF0).

Где у STM32F048G6 выводы SWD для программатора?

SWDIO — PA13 (вывод 21, AF0), SWCLK — PA14 (вывод 22, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F048G6?

I2C1_SCL — PB8 (вывод 1, AF1) или PF1-OSC_OUT (вывод 3, AF1) или PA9 (вывод 19, AF4) или PA11 (вывод 19, AF5) или PB6 (вывод 27, AF1), I2C1_SDA — PF0-OSC_IN (вывод 2, AF1) или PA10 (вывод 20, AF4) или PB7 (вывод 28, AF1).

Сколько выводов ввода-вывода у STM32F048G6 в корпусе UFQFPN28?

24 линии ввода-вывода на 22 выводах из 28: на некоторых выводах их по нескольку. Ещё 5 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Почему у STM32F048G6 в корпусе UFQFPN28 на одном выводе несколько линий порта?

У корпуса UFQFPN28 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 19 — PA9 или PA11; вывод 20 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом PA11_PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32F048G6?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
