STM32F048T6 в корпусе WLCSP36: распиновка

STM32F048T6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус WLCSP36 — 36 шариков, из них 29 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
32 КБ
ОЗУ
6 КБ
Корпус
WLCSP36, 36 шариков
Линий ввода-вывода
29
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

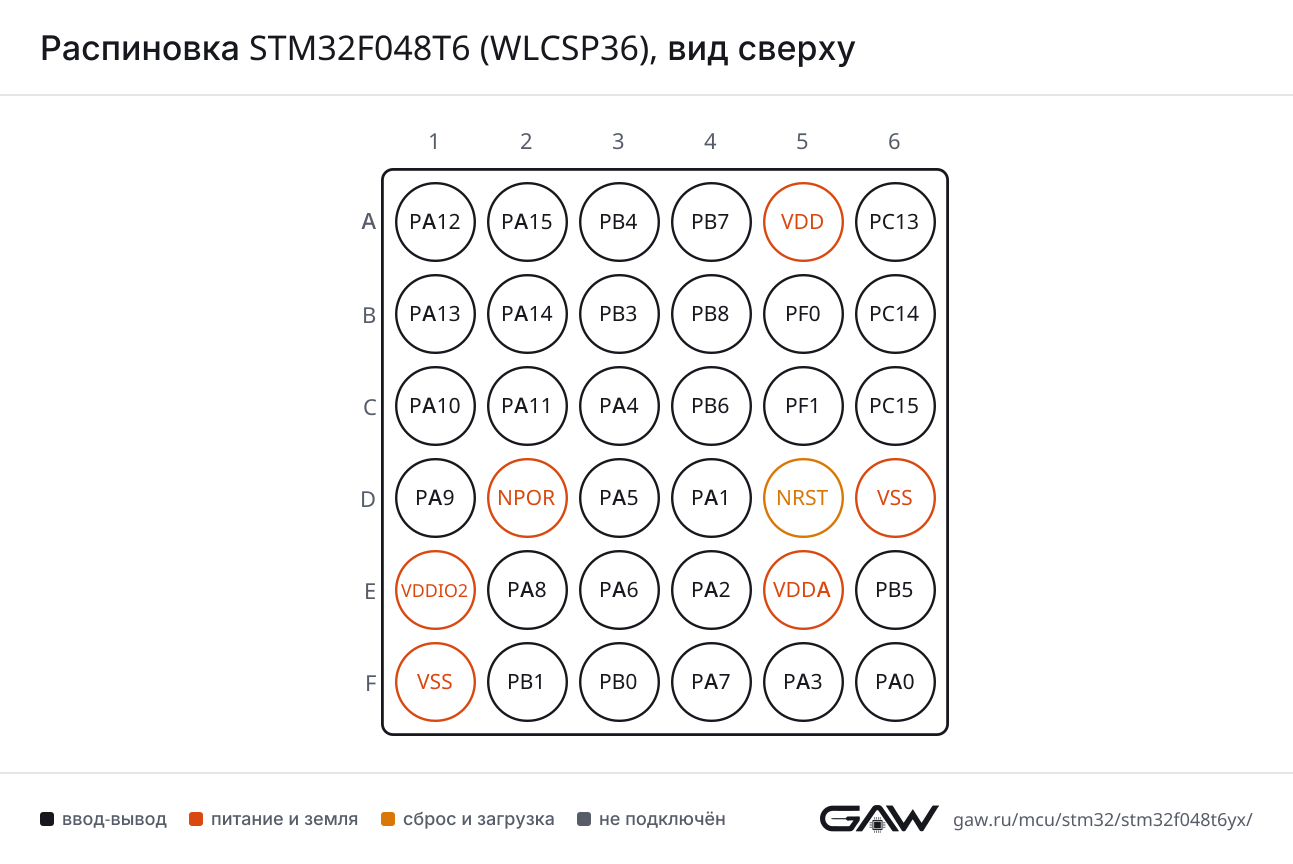

Схема корпуса WLCSP36

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F048T6 в корпусе WLCSP36, вид сверхуABCDEF123456PA12 — шарик A1: I2C1_SDA, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DPPA12PA15 — шарик A2: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USB_NOEPA15PB4 — шарик A3: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2PB4PB7 — шарик A4: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RXPB7VDD — шарик A5VDDPC13 — шарик A6: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PA13 — шарик B1: IR_OUT, SYS_SWDIO, USB_NOEPA13PA14 — шарик B2: SYS_SWCLK, USART2_TXPA14PB3 — шарик B3: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1PB3PB8 — шарик B4: CEC, I2C1_SCL, TIM16_CH1, TSC_SYNCPB8PF0-OSC_IN — шарик B5: CRS_SYNC, I2C1_SDA, RCC_OSC_INPF0PC14OSC32_IN — шарик B6: RCC_OSC32_INPC14PA10 — шарик C1: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RXPA10PA11 — шарик C2: I2C1_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DMPA11PA4 — шарик C3: ADC_IN4, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USB_NOEPA4PB6 — шарик C4: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6PF1-OSC_OUT — шарик C5: I2C1_SCL, RCC_OSC_OUTPF1PC15OSC32_OUT — шарик C6: RCC_OSC32_OUTPC15PA9 — шарик D1: I2C1_SCL, TIM1_CH2, TSC_G4_IO1, USART1_TXPA9NPOR — шарик D2NPORPA5 — шарик D3: ADC_IN5, CEC, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PA1 — шарик D4: ADC_IN1, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTSPA1NRST — шарик D5NRSTVSS — шарик D6VSSVDDIO2 — шарик E1VDDIO2PA8 — шарик E2: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CKPA8PA6 — шарик E3: ADC_IN6, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3PA6PA2 — шарик E4: ADC_IN2, SYS_WKUP4, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2VDDA — шарик E5VDDAPB5 — шарик E6: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2PB5VSS — шарик F1VSSPB1 — шарик F2: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3PB1PB0 — шарик F3: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2PB0PA7 — шарик F4: ADC_IN7, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PA3 — шарик F5: ADC_IN3, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA0 — шарик F6: ADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTSPA0WLCSP36, вид сверху: шарики видны сквозькорпус, A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E2, AF1)
CTSPA11 (C2, AF1)
DEPA12 (A1, AF1)
RTSPA12 (A1, AF1)
RXPB7 (A4, AF0), PA10 (C1, AF1)
TXPB6 (C4, AF0), PA9 (D1, AF1)
USART2CKPA4 (C3, AF1)
CTSPA0 (F6, AF1)
DEPA1 (D4, AF1)
RTSPA1 (D4, AF1)
RXPA15 (A2, AF1), PA3 (F5, AF1)
TXPA14 (B2, AF1), PA2 (E4, AF1)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A3, AF0), PA6 (E3, AF0)
MOSIPB5 (E6, AF0), PA7 (F4, AF0)
NSSPA15 (A2, AF0), PA4 (C3, AF0)
SCKPB3 (B3, AF0), PA5 (D3, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (B3, AF0), PA5 (D3, AF0)
MCKPB4 (A3, AF0), PA6 (E3, AF0)
SDPB5 (E6, AF0), PA7 (F4, AF0)
WSPA15 (A2, AF0), PA4 (C3, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B4, AF1), PA11 (C2, AF5), PB6 (C4, AF1), PF1-OSC_OUT (C5, AF1), PA9 (D1, AF4)
SDAPA12 (A1, AF5), PB7 (A4, AF1), PF0-OSC_IN (B5, AF1), PA10 (C1, AF4)
SMBAPB5 (E6, AF3)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C2)
DPPA12 (A1)
NOEPA15 (A2, AF5), PA13 (B1, AF2), PA4 (C3, AF2)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (B4, AF0), PA5 (D3, AF1)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (F6)
IN1PA1 (D4)
IN2PA2 (E4)
IN3PA3 (F5)
IN4PA4 (C3)
IN5PA5 (D3)
IN6PA6 (E3)
IN7PA7 (F4)
IN8PB0 (F3)
IN9PB1 (F2)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (E3, AF2)
CH1PA8 (E2, AF2)
CH1NPA7 (F4, AF2)
CH2PA9 (D1, AF2)
CH2NPB0 (F3, AF2)
CH3PA10 (C1, AF2)
CH3NPB1 (F2, AF2)
CH4PA11 (C2, AF2)
ETRPA12 (A1, AF2)
TIM2CH1PA15 (A2, AF2), PA5 (D3, AF2), PA0 (F6, AF2)
CH2PB3 (B3, AF2), PA1 (D4, AF2)
CH3PA2 (E4, AF2)
CH4PA3 (F5, AF2)
ETRPA15 (A2, AF2), PA5 (D3, AF2), PA0 (F6, AF2)
TIM3CH1PB4 (A3, AF1), PA6 (E3, AF1)
CH2PB5 (E6, AF1), PA7 (F4, AF1)
CH3PB0 (F3, AF1)
CH4PB1 (F2, AF1)
TIM14CH1PA4 (C3, AF4), PB1 (F2, AF0), PA7 (F4, AF4)
TIM16BKINPB5 (E6, AF2)
CH1PB8 (B4, AF2), PA6 (E3, AF5)
CH1NPB6 (C4, AF2)
TIM17BKINPB4 (A3, AF5), PA10 (C1, AF0)
CH1PA7 (F4, AF5)
CH1NPB7 (A4, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (A6)
OUT_CALIBPC13 (A6)
TSPC13 (A6)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (F6, AF3)
G1_IO2PA1 (D4, AF3)
G1_IO3PA2 (E4, AF3)
G1_IO4PA3 (F5, AF3)
G2_IO1PA4 (C3, AF3)
G2_IO2PA5 (D3, AF3)
G2_IO3PA6 (E3, AF3)
G2_IO4PA7 (F4, AF3)
G3_IO2PB0 (F3, AF3)
G3_IO3PB1 (F2, AF3)
G4_IO1PA9 (D1, AF3)
G4_IO2PA10 (C1, AF3)
G4_IO3PA11 (C2, AF3)
G4_IO4PA12 (A1, AF3)
G5_IO1PB3 (B3, AF3)
G5_IO2PB4 (A3, AF3)
G5_IO3PB6 (C4, AF3)
G5_IO4PB7 (A4, AF3)
SYNCPB8 (B4, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (B2, AF0)
SWDIOPA13 (B1, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (E2, AF0)
OSC_INPF0-OSC_IN (B5)
OSC_OUTPF1-OSC_OUT (C5)
OSC32_INPC14OSC32_IN (B6)
OSC32_OUTPC15OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (A6)
RTC_TAMP2PA0 (F6)
SYS_WKUP1PA0 (F6)
SYS_WKUP2PC13 (A6)
SYS_WKUP4PA2 (E4)
SYS_WKUP6PB5 (E6)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 36 шариков корпуса WLCSP36 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA12ввод-выводI2C1_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
A2PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USB_NOE (AF5)
A3PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
A4PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0)
A5VDDпитание—
A6PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
B1PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
B2PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
B3PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
B4PB8ввод-выводCEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
B5PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
B6PC14OSC32_INввод-выводRCC_OSC32_IN
C1PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
C2PA11ввод-выводI2C1_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
C3PA4ввод-выводADC_IN4, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USB_NOE (AF2)
C4PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
C5PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
C6PC15OSC32_OUTввод-выводRCC_OSC32_OUT
D1PA9ввод-выводI2C1_SCL (AF4), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
D2NPORпитание—
D3PA5ввод-выводADC_IN5, CEC (AF1), I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
D4PA1ввод-выводADC_IN1, TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1)
D5NRSTсброс—
D6VSSпитание—
E1VDDIO2питание—
E2PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
E3PA6ввод-выводADC_IN6, I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3)
E4PA2ввод-выводADC_IN2, SYS_WKUP4, TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
E5VDDAпитание—
E6PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
F1VSSпитание—
F2PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3)
F3PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3)
F4PA7ввод-выводADC_IN7, I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
F5PA3ввод-выводADC_IN3, TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
F6PA0ввод-выводADC_IN0, RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
NPORD2—
VDDA5питание цифровой части и линий ввода-вывода
VDDAE5питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2E1питание отдельной группы линий ввода-вывода
VSSD6, F1общий провод (земля)
NRSTD5сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F048T6Yx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F048T6STM32F048T6Yx32 КБ6 КБ

Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP36, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F058T8STM32F0x833 из 36B4: PB8 → BOOT0; D6: VSS → VSSA; E1: VDDIO2 → VDD
STM32F042T6STM32F0x234 из 36D2: NPOR → PB2; D6: VSS → VSSA

Частые вопросы

На каких выводах USART1 у STM32F048T6?

В корпусе WLCSP36 сигнал USART1_TX выведен на PB6 (шарик C4, AF0) или PA9 (шарик D1, AF1), USART1_RX — на PB7 (шарик A4, AF0) или PA10 (шарик C1, AF1).

Где у STM32F048T6 выводы SWD для программатора?

SWDIO — PA13 (шарик B1, AF0), SWCLK — PA14 (шарик B2, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F048T6?

I2C1_SCL — PB8 (шарик B4, AF1) или PA11 (шарик C2, AF5) или PB6 (шарик C4, AF1) или PF1-OSC_OUT (шарик C5, AF1) или PA9 (шарик D1, AF4), I2C1_SDA — PA12 (шарик A1, AF5) или PB7 (шарик A4, AF1) или PF0-OSC_IN (шарик B5, AF1) или PA10 (шарик C1, AF4).

Сколько выводов ввода-вывода у STM32F048T6 в корпусе WLCSP36?

29 из 36. Ещё 6 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F048T6?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
