STM32F070F6 в корпусе TSSOP20: распиновка

STM32F070F6 — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 32 КБ флеш-памяти и 6 КБ ОЗУ. Корпус TSSOP20 — 20 выводов, на 15 из них — 17 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 10 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M0
Частота ядра: до 48 МГц
Флеш-память: 32 КБ
ОЗУ: 6 КБ
Корпус: TSSOP20, 20 выводов
Линий ввода-вывода: 17
Напряжение питания: 2,4…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

Схема корпуса TSSOP20

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

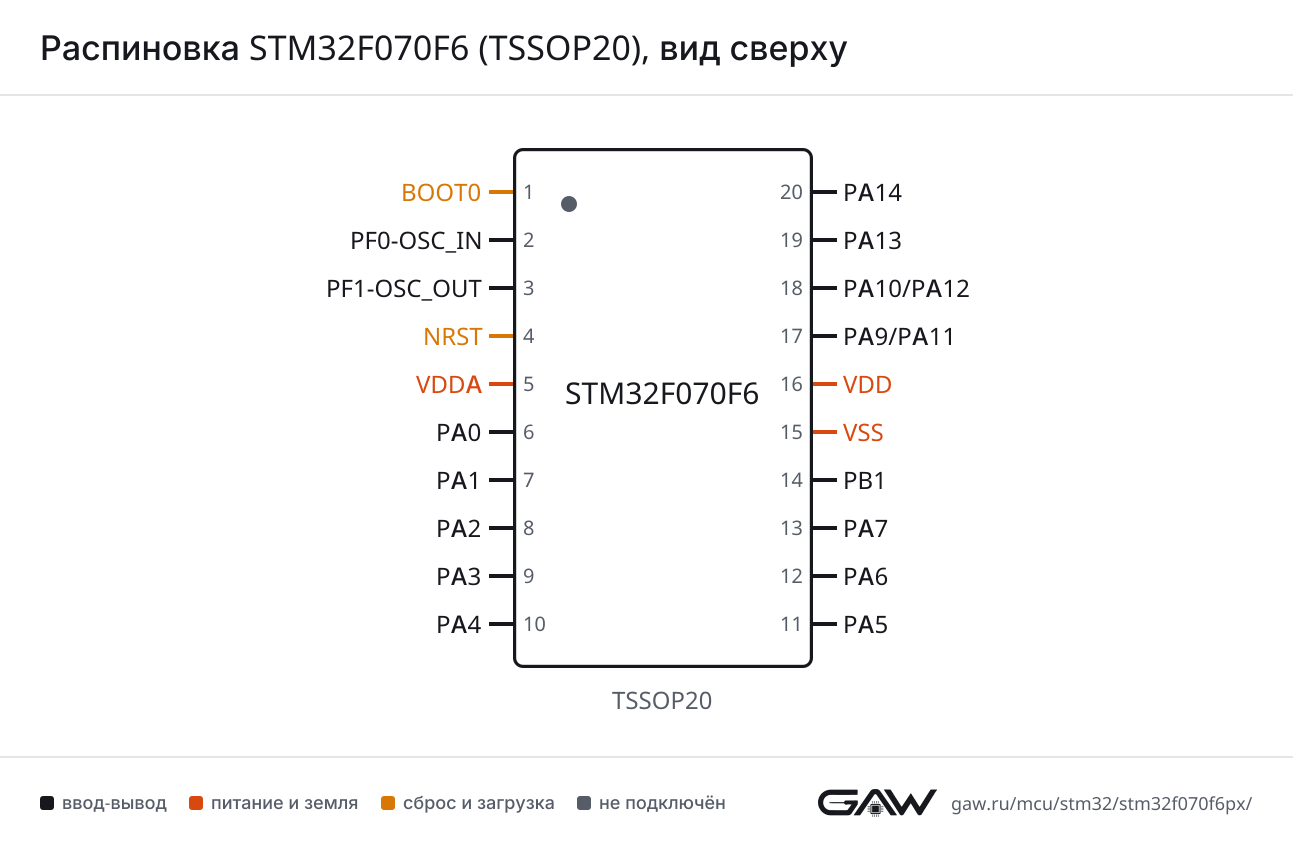

Распиновка TSSOP20 картинкой
PNG, 1293 × 848 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CTS	PA11 (17, AF1)
	DE	PA12 (18, AF1)
	RTS	PA12 (18, AF1)
	RX	PA10 (18, AF1)
	TX	PA9 (17, AF1)
USART2	CK	PA4 (10, AF1)
	CTS	PA0 (6, AF1)
	DE	PA1 (7, AF1)
	RTS	PA1 (7, AF1)
	RX	PA3 (9, AF1)
	TX	PA2 (8, AF1), PA14 (20, AF1)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (12, AF0)
	MOSI	PA7 (13, AF0)
	NSS	PA4 (10, AF0)
	SCK	PA5 (11, AF0)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PF1-OSC_OUT (3, AF1), PA9 (17, AF4), PA11 (17, AF5)
	SDA	PF0-OSC_IN (2, AF1), PA10 (18, AF4)

USB — USB Full Speed, устройство

Блок	Сигнал	Выводы
USB	DM	PA11 (17)
	DP	PA12 (18)
	NOE	PA4 (10, AF2), PA13 (19, AF2)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC	IN0	PA0 (6)
	IN1	PA1 (7)
	IN2	PA2 (8)
	IN3	PA3 (9)
	IN4	PA4 (10)
	IN5	PA5 (11)
	IN6	PA6 (12)
	IN7	PA7 (13)
	IN9	PB1 (14)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PA6 (12, AF2)
	CH1N	PA7 (13, AF2)
	CH2	PA9 (17, AF2)
	CH3	PA10 (18, AF2)
	CH3N	PB1 (14, AF2)
	CH4	PA11 (17, AF2)
	ETR	PA12 (18, AF2)
TIM3	CH1	PA6 (12, AF1)
	CH2	PA7 (13, AF1)
	CH4	PB1 (14, AF1)
TIM14	CH1	PA4 (10, AF4), PA7 (13, AF4), PB1 (14, AF0)
TIM16	CH1	PA6 (12, AF5)
TIM17	BKIN	PA10 (18, AF0)
	CH1	PA7 (13, AF5)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	SWCLK	PA14 (20, AF0)
	SWDIO	PA13 (19, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	OSC_IN	PF0-OSC_IN (2)
	OSC_OUT	PF1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	RTC_TAMP2	PA0 (6)
	SYS_WKUP1	PA0 (6)
	SYS_WKUP4	PA2 (8)

Блоки без собственных выводов: IRTIM (формирователь ИК-сигнала), RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 20 выводов корпуса TSSOP20 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Часть выводов этого корпуса делят пары линий порта: вывод 17 — PA9 или PA11; вывод 18 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом PA11_PA12_RMP регистра SYSCFG_CFGR1.

Вывод	Имя	Тип	Функции
1	BOOT0	загрузка	—
2	PF0-OSC_IN	ввод-вывод	I2C1_SDA (AF1), RCC_OSC_IN
3	PF1-OSC_OUT	ввод-вывод	I2C1_SCL (AF1), RCC_OSC_OUT
4	NRST	сброс	—
5	VDDA	питание	—
6	PA0	ввод-вывод	ADC_IN0, RTC_TAMP2, SYS_WKUP1, USART2_CTS (AF1)
7	PA1	ввод-вывод	ADC_IN1, USART2_DE (AF1), USART2_RTS (AF1)
8	PA2	ввод-вывод	ADC_IN2, SYS_WKUP4, USART2_TX (AF1)
9	PA3	ввод-вывод	ADC_IN3, USART2_RX (AF1)
10	PA4	ввод-вывод	ADC_IN4, SPI1_NSS (AF0), TIM14_CH1 (AF4), USART2_CK (AF1), USB_NOE (AF2)
11	PA5	ввод-вывод	ADC_IN5, SPI1_SCK (AF0)
12	PA6	ввод-вывод	ADC_IN6, SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1)
13	PA7	ввод-вывод	ADC_IN7, SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1)
14	PB1	ввод-вывод	ADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1)
15	VSS	питание	—
16	VDD	питание	—
17	PA9	ввод-вывод	I2C1_SCL (AF4), TIM1_CH2 (AF2), USART1_TX (AF1)
17	PA11	ввод-вывод	I2C1_SCL (AF5), TIM1_CH4 (AF2), USART1_CTS (AF1), USB_DM
18	PA10	ввод-вывод	I2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), USART1_RX (AF1)
18	PA12	ввод-вывод	TIM1_ETR (AF2), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
19	PA13	ввод-вывод	IR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
20	PA14	ввод-вывод	SYS_SWCLK (AF0), USART2_TX (AF1)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD	16	питание цифровой части и линий ввода-вывода
VDDA	5	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	15	общий провод (земля)
NRST	4	сброс, активный уровень — низкий
BOOT0	1	выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F070F6Px. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32F070F6	STM32F070F6Px	32 КБ	6 КБ

Линейка STM32F0x0 Value Line, семейство STM32F0, ядро Cortex-M0.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32F030F4	STM32F0x0 Value Line	18 из 20	17: PA11/PA9 → PA9; 18: PA10/PA12 → PA10
STM32F031F4, STM32F031F6	STM32F0x1	18 из 20	17: PA11/PA9 → PA9; 18: PA10/PA12 → PA10
STM32F042F4	STM32F0x2	18 из 20	1: BOOT0 → PB8; 15: VSS → VSSA
STM32F042F6	STM32F0x2	18 из 20	1: BOOT0 → PB8; 15: VSS → VSSA

Частые вопросы

На каких выводах USART1 у STM32F070F6?

В корпусе TSSOP20 сигнал USART1_TX выведен на PA9 (вывод 17, AF1), USART1_RX — на PA10 (вывод 18, AF1).

Где у STM32F070F6 выводы SWD для программатора?

SWDIO — PA13 (вывод 19, AF0), SWCLK — PA14 (вывод 20, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F070F6?

I2C1_SCL — PF1-OSC_OUT (вывод 3, AF1) или PA9 (вывод 17, AF4) или PA11 (вывод 17, AF5), I2C1_SDA — PF0-OSC_IN (вывод 2, AF1) или PA10 (вывод 18, AF4).

Сколько выводов ввода-вывода у STM32F070F6 в корпусе TSSOP20?

17 линий ввода-вывода на 15 выводах из 20: на некоторых выводах их по нескольку. Ещё 3 вывода заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Почему у STM32F070F6 в корпусе TSSOP20 на одном выводе несколько линий порта?

У корпуса TSSOP20 меньше выводов, чем линий ввода-вывода у кристалла, поэтому к некоторым выводам подключено по две линии и больше. Часть выводов этого корпуса делят пары линий порта: вывод 17 — PA9 или PA11; вывод 18 — PA10 или PA12. Какая линия пары подключена к выводу, выбирается битом PA11_PA12_RMP регистра SYSCFG_CFGR1.

Какое напряжение питания у STM32F070F6?

От 2,4 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
