STM32F078CB в корпусе WLCSP49: распиновка

STM32F078CB — микроконтроллер STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 128 КБ флеш-памяти и 16 КБ ОЗУ. Корпус WLCSP49 — 49 шариков, из них 36 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
128 КБ
ОЗУ
16 КБ
Корпус
WLCSP49, 49 шариков
Линий ввода-вывода
36
Напряжение питания
1,65…1,95 В
Рабочая температура
−40…+85 °C, зависит от исполнения

Схема корпуса WLCSP49

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F078CB в корпусе WLCSP49, вид сверхуABCDEFG1234567PA14 — шарик A1: SYS_SWCLK, USART2_TXPA14PA15 — шарик A2: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTSPA15PB3 — шарик A3: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1PB3PB4 — шарик A4: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2PB4BOOT0 — шарик A5BOOT0VSS — шарик A6VSSVDD — шарик A7VDDVSS — шарик B1VSSVDDIO2 — шарик B2VDDIO2PA13 — шарик B3: IR_OUT, SYS_SWDIO, USB_NOEPA13PB5 — шарик B4: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2PB5PB8 — шарик B5: CEC, I2C1_SCL, TIM16_CH1, TSC_SYNCPB8NC — шарик B6NCVBAT — шарик B7VBATPA11 — шарик C1: COMP1_OUT, TIM1_CH4, TSC_G4_IO3, USART1_CTS, USB_DMPA11PA10 — шарик C2: TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RXPA10PA12 — шарик C3: COMP2_OUT, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS, USB_DPPA12PB6 — шарик C4: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TXPB6PB9 — шарик C5: DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH1PB9PC15-OSC32_OUT — шарик C6: RCC_OSC32_OUTPC15PC14-OSC32_IN — шарик C7: RCC_OSC32_INPC14PA8 — шарик D1: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CKPA8PA9 — шарик D2: DAC_EXTI9, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TXPA9VSS — шарик D3VSSPB7 — шарик D4: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTSPB7PC13 — шарик D5: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2PC13PF1-OSC_OUT — шарик D6: RCC_OSC_OUTPF1PF0-OSC_IN — шарик D7: CRS_SYNC, RCC_OSC_INPF0PB15 — шарик E1: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3NPB15PB12 — шарик E2: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CKPB12PB10 — шарик E3: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TXPB10PA3 — шарик E4: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RXPA3PA2 — шарик E5: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TXPA2VSSA — шарик E6VSSANRST — шарик E7NRSTPB14 — шарик F1: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTSPB14VDD — шарик F2VDDPA7 — шарик F3: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO4PA7PA6 — шарик F4: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTSPA6PA5 — шарик F5: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2PA5PA0 — шарик F6: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TXPA0VDDA — шарик F7VDDAPB13 — шарик G1: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTSPB13PB11 — шарик G2: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RXPB11NPOR — шарик G3NPORPB1 — шарик G4: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTSPB1PB0 — шарик G5: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CKPB0PA4 — шарик G6: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CKPA4PA1 — шарик G7: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RXPA1WLCSP49, вид сверху: шарики видны сквозь корпус,A1 — в левом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

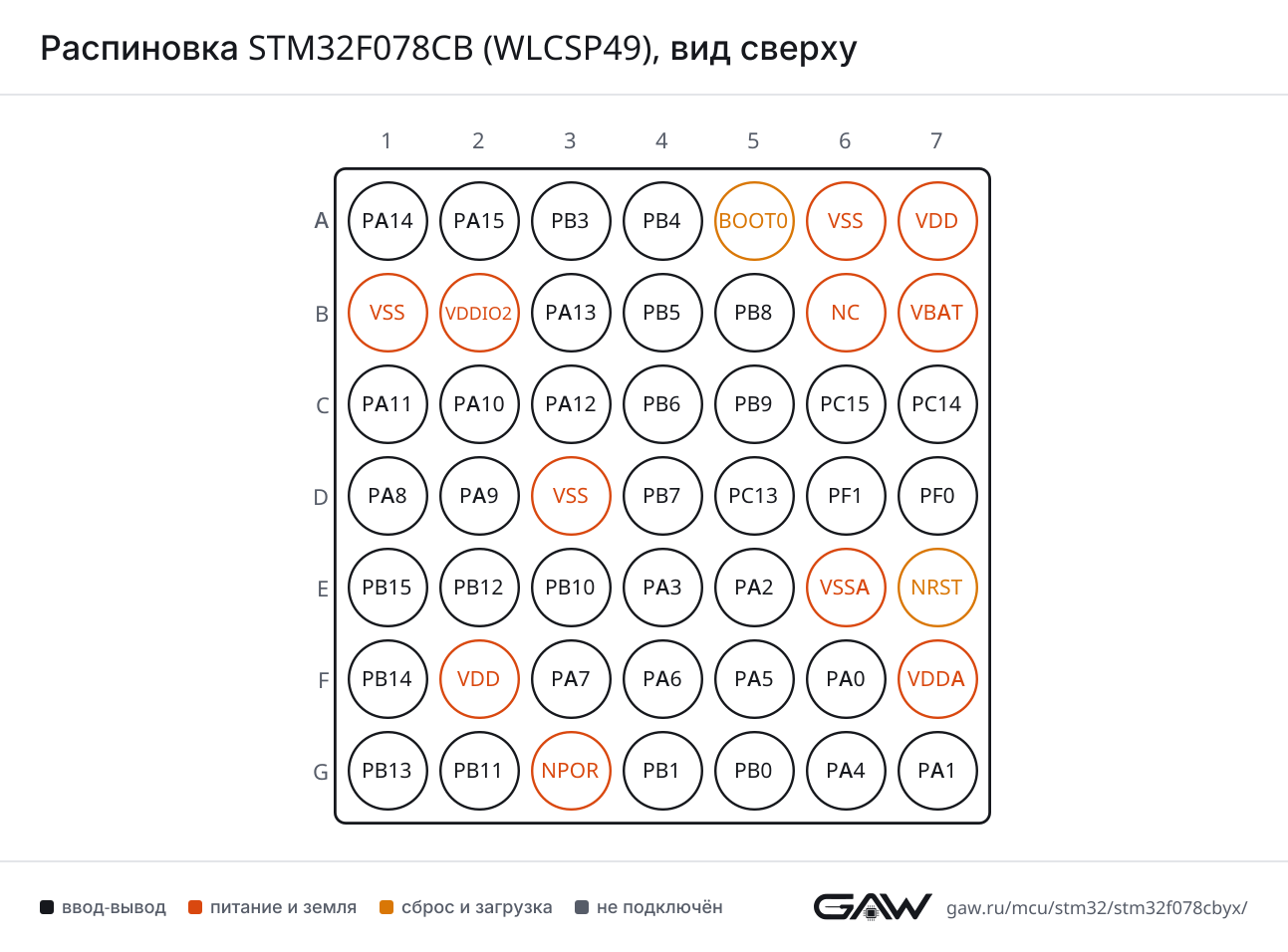

Распиновка STM32F078CB (WLCSP49), вид сверхуРаспиновка WLCSP49 картинкой
PNG, 1293 × 956 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (D1, AF1)
CTSPA11 (C1, AF1)
DEPA12 (C3, AF1)
RTSPA12 (C3, AF1)
RXPA10 (C2, AF1), PB7 (D4, AF0)
TXPB6 (C4, AF0), PA9 (D2, AF1)
USART2CKPA4 (G6, AF1)
CTSPA0 (F6, AF1)
DEPA1 (G7, AF1)
RTSPA1 (G7, AF1)
RXPA15 (A2, AF1), PA3 (E4, AF1)
TXPA14 (A1, AF1), PA2 (E5, AF1)
USART3CKPB12 (E2, AF4), PB0 (G5, AF4)
CTSPA6 (F4, AF4), PB13 (G1, AF4)
DEPB14 (F1, AF4), PB1 (G4, AF4)
RTSPB14 (F1, AF4), PB1 (G4, AF4)
RXPB11 (G2, AF4)
TXPB10 (E3, AF4)
USART4CTSPB7 (D4, AF4)
DEPA15 (A2, AF4)
RTSPA15 (A2, AF4)
RXPA1 (G7, AF4)
TXPA0 (F6, AF4)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (A4, AF0), PA6 (F4, AF0)
MOSIPB5 (B4, AF0), PA7 (F3, AF0)
NSSPA15 (A2, AF0), PA4 (G6, AF0)
SCKPB3 (A3, AF0), PA5 (F5, AF0)
SPI2MISOPB14 (F1, AF0)
MOSIPB15 (E1, AF0)
NSSPB9 (C5, AF5), PB12 (E2, AF0)
SCKPB10 (E3, AF5), PB13 (G1, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPB3 (A3, AF0), PA5 (F5, AF0)
MCKPB4 (A4, AF0), PA6 (F4, AF0)
SDPB5 (B4, AF0), PA7 (F3, AF0)
WSPA15 (A2, AF0), PA4 (G6, AF0)
I2S2CKPB10 (E3, AF5), PB13 (G1, AF0)
MCKPB14 (F1, AF0)
SDPB15 (E1, AF0)
WSPB9 (C5, AF5), PB12 (E2, AF0)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB8 (B5, AF1), PB6 (C4, AF1)
SDAPB9 (C5, AF1), PB7 (D4, AF1)
SMBAPB5 (B4, AF3)
I2C2SCLPB10 (E3, AF1), PB13 (G1, AF5)
SDAPB14 (F1, AF5), PB11 (G2, AF1)

USB — USB Full Speed, устройство

БлокСигналВыводы
USBDMPA11 (C1)
DPPA12 (C3)
NOEPA13 (B3, AF2)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPB8 (B5, AF0), PB10 (E3, AF0), PA5 (F5, AF1)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (F6)
IN1PA1 (G7)
IN2PA2 (E5)
IN3PA3 (E4)
IN4PA4 (G6)
IN5PA5 (F5)
IN6PA6 (F4)
IN7PA7 (F3)
IN8PB0 (G5)
IN9PB1 (G4)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (C5), PA9 (D2)
OUT1PA4 (G6)
OUT2PA5 (F5)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA5 (F5), PA0 (F6), PA4 (G6)
INPPA1 (G7)
OUTPA11 (C1, AF7), PA6 (F4, AF7), PA0 (F6, AF7)
COMP2INMPA2 (E5), PA5 (F5), PA4 (G6)
INPPA3 (E4)
OUTPA12 (C3, AF7), PA2 (E5, AF7), PA7 (F3, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPB12 (E2, AF2), PA6 (F4, AF2)
CH1PA8 (D1, AF2)
CH1NPA7 (F3, AF2), PB13 (G1, AF2)
CH2PA9 (D2, AF2)
CH2NPB14 (F1, AF2), PB0 (G5, AF2)
CH3PA10 (C2, AF2)
CH3NPB15 (E1, AF2), PB1 (G4, AF2)
CH4PA11 (C1, AF2)
ETRPA12 (C3, AF2)
TIM2CH1PA15 (A2, AF2), PA5 (F5, AF2), PA0 (F6, AF2)
CH2PB3 (A3, AF2), PA1 (G7, AF2)
CH3PB10 (E3, AF2), PA2 (E5, AF2)
CH4PA3 (E4, AF2), PB11 (G2, AF2)
ETRPA15 (A2, AF2), PA5 (F5, AF2), PA0 (F6, AF2)
TIM3CH1PB4 (A4, AF1), PA6 (F4, AF1)
CH2PB5 (B4, AF1), PA7 (F3, AF1)
CH3PB0 (G5, AF1)
CH4PB1 (G4, AF1)
TIM14CH1PA7 (F3, AF4), PB1 (G4, AF0), PA4 (G6, AF4)
TIM15BKINPA9 (D2, AF0), PB12 (E2, AF5)
CH1PA2 (E5, AF0), PB14 (F1, AF1)
CH1NPB15 (E1, AF3), PA1 (G7, AF5)
CH2PB15 (E1, AF1), PA3 (E4, AF0)
TIM16BKINPB5 (B4, AF2)
CH1PB8 (B5, AF2), PA6 (F4, AF5)
CH1NPB6 (C4, AF2)
TIM17BKINPB4 (A4, AF5), PA10 (C2, AF0)
CH1PB9 (C5, AF2), PA7 (F3, AF5)
CH1NPB7 (D4, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (D5)
OUT_CALIBPC13 (D5)
REFINPB15 (E1)
TSPC13 (D5)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (F6, AF3)
G1_IO2PA1 (G7, AF3)
G1_IO3PA2 (E5, AF3)
G1_IO4PA3 (E4, AF3)
G2_IO1PA4 (G6, AF3)
G2_IO2PA5 (F5, AF3)
G2_IO3PA6 (F4, AF3)
G2_IO4PA7 (F3, AF3)
G3_IO2PB0 (G5, AF3)
G3_IO3PB1 (G4, AF3)
G4_IO1PA9 (D2, AF3)
G4_IO2PA10 (C2, AF3)
G4_IO3PA11 (C1, AF3)
G4_IO4PA12 (C3, AF3)
G5_IO1PB3 (A3, AF3)
G5_IO2PB4 (A4, AF3)
G5_IO3PB6 (C4, AF3)
G5_IO4PB7 (D4, AF3)
G6_IO1PB11 (G2, AF3)
G6_IO2PB12 (E2, AF3)
G6_IO3PB13 (G1, AF3)
G6_IO4PB14 (F1, AF3)
SYNCPB8 (B5, AF3), PB10 (E3, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (A1, AF0)
SWDIOPA13 (B3, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (D1, AF0)
OSC_INPF0-OSC_IN (D7)
OSC_OUTPF1-OSC_OUT (D6)
OSC32_INPC14-OSC32_IN (C7)
OSC32_OUTPC15-OSC32_OUT (C6)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (D5)
RTC_TAMP2PA0 (F6)
SYS_WKUP1PA0 (F6)
SYS_WKUP2PC13 (D5)
SYS_WKUP4PA2 (E5)
SYS_WKUP6PB5 (B4)
SYS_WKUP7PB15 (E1)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 49 шариков корпуса WLCSP49 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
A2PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
A3PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3)
A4PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3)
A5BOOT0загрузка—
A6VSSпитание—
A7VDDпитание—
B1VSSпитание—
B2VDDIO2питание—
B3PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0), USB_NOE (AF2)
B4PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1)
B5PB8ввод-выводCEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
B6NCпитание—
B7VBATпитание—
C1PA11ввод-выводCOMP1_OUT (AF7), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1), USB_DM
C2PA10ввод-выводTIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
C3PA12ввод-выводCOMP2_OUT (AF7), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1), USB_DP
C4PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
C5PB9ввод-выводDAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
C6PC15-OSC32_OUTввод-выводRCC_OSC32_OUT
C7PC14-OSC32_INввод-выводRCC_OSC32_IN
D1PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
D2PA9ввод-выводDAC_EXTI9, TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
D3VSSпитание—
D4PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
D5PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
D6PF1-OSC_OUTввод-выводRCC_OSC_OUT
D7PF0-OSC_INввод-выводCRS_SYNC (AF0), RCC_OSC_IN
E1PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
E2PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)
E3PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
E4PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
E5PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
E6VSSAпитание—
E7NRSTсброс—
F1PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
F2VDDпитание—
F3PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
F4PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
F5PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3)
F6PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
F7VDDAпитание—
G1PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
G2PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
G3NPORпитание—
G4PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
G5PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
G6PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1)
G7PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
NCB6не подключён
NPORG3—
VBATB7резервное питание: часы реального времени и резервные регистры
VDDA7, F2питание цифровой части и линий ввода-вывода
VDDAF7питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO2B2питание отдельной группы линий ввода-вывода
VSSA6, B1, D3общий провод (земля)
VSSAE6общий провод аналоговой части
NRSTE7сброс, активный уровень — низкий
BOOT0A5выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F078CBYx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F078CBSTM32F078CBYx128 КБ16 КБ

Линейка STM32F0x8, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе WLCSP49, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F071CBSTM32F0x148 из 49G3: NPOR → PB2
STM32F072CBSTM32F0x248 из 49G3: NPOR → PB2

Частые вопросы

На каких выводах USART1 у STM32F078CB?

В корпусе WLCSP49 сигнал USART1_TX выведен на PB6 (шарик C4, AF0) или PA9 (шарик D2, AF1), USART1_RX — на PA10 (шарик C2, AF1) или PB7 (шарик D4, AF0).

Где у STM32F078CB выводы SWD для программатора?

SWDIO — PA13 (шарик B3, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F078CB?

I2C1_SCL — PB8 (шарик B5, AF1) или PB6 (шарик C4, AF1), I2C1_SDA — PB9 (шарик C5, AF1) или PB7 (шарик D4, AF1).

Сколько выводов ввода-вывода у STM32F078CB в корпусе WLCSP49?

36 из 49. Ещё 11 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F078CB?

От 1,65 до 1,95 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
