STM32F091CB и STM32F091CC в корпусе LQFP48: распиновка

STM32F091CB и STM32F091CC — микроконтроллеры STM32F0 на ядре Cortex-M0 с частотой до 48 МГц: 128 и 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус LQFP48 — 48 выводов, из них 38 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M0
Частота ядра
до 48 МГц
Флеш-память
128 и 256 КБ
ОЗУ
32 КБ
Корпус
LQFP48, 48 выводов
Линий ввода-вывода
38
Напряжение питания
2…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса LQFP48

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Распиновка STM32F091CB, STM32F091CC в корпусе LQFP48, вид сверхуSTM32F091CBSTM32F091CCLQFP48, вид сверхуVBAT — вывод 11VBATPC13 — вывод 2: RTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP22PC13PC14OSC32_IN — вывод 3: RCC_OSC32_IN3PC14OSC32_INPC15OSC32_OUT — вывод 4: RCC_OSC32_OUT4PC15OSC32_OUTPF0-OSC_IN — вывод 5: CRS_SYNC, I2C1_SDA, RCC_OSC_IN5PF0-OSC_INPF1-OSC_OUT — вывод 6: I2C1_SCL, RCC_OSC_OUT6PF1-OSC_OUTNRST — вывод 77NRSTVSSA — вывод 88VSSAVDDA — вывод 99VDDAPA0 — вывод 10: ADC_IN0, COMP1_INM, COMP1_OUT, RTC_TAMP2, SYS_WKUP1, TIM2_CH1, TIM2_ETR, TSC_G1_IO1, USART2_CTS, USART4_TX10PA0PA1 — вывод 11: ADC_IN1, COMP1_INP, TIM15_CH1N, TIM2_CH2, TSC_G1_IO2, USART2_DE, USART2_RTS, USART4_RX11PA1PA2 — вывод 12: ADC_IN2, COMP2_INM, COMP2_OUT, SYS_WKUP4, TIM15_CH1, TIM2_CH3, TSC_G1_IO3, USART2_TX12PA2PA3 — вывод 13: ADC_IN3, COMP2_INP, TIM15_CH2, TIM2_CH4, TSC_G1_IO4, USART2_RX13PA3PA4 — вывод 14: ADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS, SPI1_NSS, TIM14_CH1, TSC_G2_IO1, USART2_CK, USART6_TX14PA4PA5 — вывод 15: ADC_IN5, CEC, COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK, SPI1_SCK, TIM2_CH1, TIM2_ETR, TSC_G2_IO2, USART6_RX15PA5PA6 — вывод 16: ADC_IN6, COMP1_OUT, I2S1_MCK, SPI1_MISO, TIM16_CH1, TIM1_BKIN, TIM3_CH1, TSC_G2_IO3, USART3_CTS16PA6PA7 — вывод 17: ADC_IN7, COMP2_OUT, I2S1_SD, SPI1_MOSI, TIM14_CH1, TIM17_CH1, TIM1_CH1N, TIM3_CH2, TSC_G2_IO417PA7PB0 — вывод 18: ADC_IN8, TIM1_CH2N, TIM3_CH3, TSC_G3_IO2, USART3_CK18PB0PB1 — вывод 19: ADC_IN9, TIM14_CH1, TIM1_CH3N, TIM3_CH4, TSC_G3_IO3, USART3_DE, USART3_RTS19PB1PB2 — вывод 20: TSC_G3_IO420PB2PB10 — вывод 21: CEC, I2C2_SCL, I2S2_CK, SPI2_SCK, TIM2_CH3, TSC_SYNC, USART3_TX21PB10PB11 — вывод 22: I2C2_SDA, TIM2_CH4, TSC_G6_IO1, USART3_RX22PB11VSS — вывод 2323VSSVDD — вывод 2424VDDPB12 — вывод 25: I2S2_WS, SPI2_NSS, TIM15_BKIN, TIM1_BKIN, TSC_G6_IO2, USART3_CK25PB12PB13 — вывод 26: I2C2_SCL, I2S2_CK, SPI2_SCK, TIM1_CH1N, TSC_G6_IO3, USART3_CTS26PB13PB14 — вывод 27: I2C2_SDA, I2S2_MCK, SPI2_MISO, TIM15_CH1, TIM1_CH2N, TSC_G6_IO4, USART3_DE, USART3_RTS27PB14PB15 — вывод 28: I2S2_SD, RTC_REFIN, SPI2_MOSI, SYS_WKUP7, TIM15_CH1N, TIM15_CH2, TIM1_CH3N28PB15PA8 — вывод 29: CRS_SYNC, RCC_MCO, TIM1_CH1, USART1_CK29PA8PA9 — вывод 30: DAC_EXTI9, I2C1_SCL, RCC_MCO, TIM15_BKIN, TIM1_CH2, TSC_G4_IO1, USART1_TX30PA9PA10 — вывод 31: I2C1_SDA, TIM17_BKIN, TIM1_CH3, TSC_G4_IO2, USART1_RX31PA10PA11 — вывод 32: CAN_RX, COMP1_OUT, I2C2_SCL, TIM1_CH4, TSC_G4_IO3, USART1_CTS32PA11PA12 — вывод 33: CAN_TX, COMP2_OUT, I2C2_SDA, TIM1_ETR, TSC_G4_IO4, USART1_DE, USART1_RTS33PA12PA13 — вывод 34: IR_OUT, SYS_SWDIO34PA13VSS — вывод 3535VSSVDDIO2 — вывод 3636VDDIO2PA14 — вывод 37: SYS_SWCLK, USART2_TX37PA14PA15 — вывод 38: I2S1_WS, SPI1_NSS, TIM2_CH1, TIM2_ETR, USART2_RX, USART4_DE, USART4_RTS38PA15PB3 — вывод 39: I2S1_CK, SPI1_SCK, TIM2_CH2, TSC_G5_IO1, USART5_TX39PB3PB4 — вывод 40: I2S1_MCK, SPI1_MISO, TIM17_BKIN, TIM3_CH1, TSC_G5_IO2, USART5_RX40PB4PB5 — вывод 41: I2C1_SMBA, I2S1_SD, SPI1_MOSI, SYS_WKUP6, TIM16_BKIN, TIM3_CH2, USART5_CK, USART5_DE, USART5_RTS41PB5PB6 — вывод 42: I2C1_SCL, TIM16_CH1N, TSC_G5_IO3, USART1_TX42PB6PB7 — вывод 43: I2C1_SDA, TIM17_CH1N, TSC_G5_IO4, USART1_RX, USART4_CTS43PB7PF11BOOT0 — вывод 4444PF11BOOT0PB8 — вывод 45: CAN_RX, CEC, I2C1_SCL, TIM16_CH1, TSC_SYNC45PB8PB9 — вывод 46: CAN_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, IR_OUT, SPI2_NSS, TIM17_CH146PB9VSS — вывод 4747VSSVDD — вывод 4848VDD
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

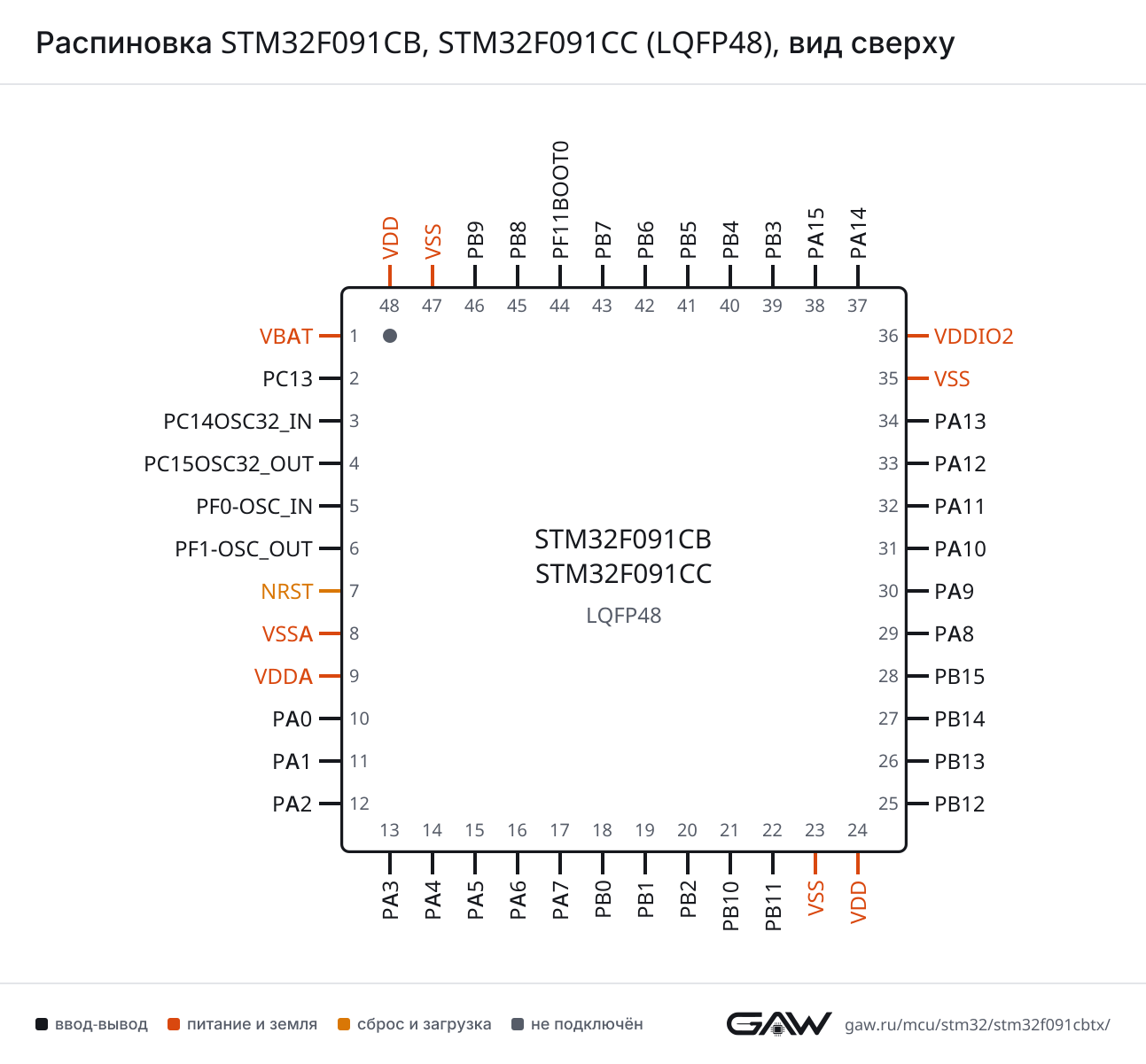

Распиновка STM32F091CB, STM32F091CC (LQFP48), вид сверхуРаспиновка LQFP48 картинкой
PNG, 1293 × 1201 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (29, AF1)
CTSPA11 (32, AF1)
DEPA12 (33, AF1)
RTSPA12 (33, AF1)
RXPA10 (31, AF1), PB7 (43, AF0)
TXPA9 (30, AF1), PB6 (42, AF0)
USART2CKPA4 (14, AF1)
CTSPA0 (10, AF1)
DEPA1 (11, AF1)
RTSPA1 (11, AF1)
RXPA3 (13, AF1), PA15 (38, AF1)
TXPA2 (12, AF1), PA14 (37, AF1)
USART3CKPB0 (18, AF4), PB12 (25, AF4)
CTSPA6 (16, AF4), PB13 (26, AF4)
DEPB1 (19, AF4), PB14 (27, AF4)
RTSPB1 (19, AF4), PB14 (27, AF4)
RXPB11 (22, AF4)
TXPB10 (21, AF4)
USART4CTSPB7 (43, AF4)
DEPA15 (38, AF4)
RTSPA15 (38, AF4)
RXPA1 (11, AF4)
TXPA0 (10, AF4)
USART5CKPB5 (41, AF4)
DEPB5 (41, AF4)
RTSPB5 (41, AF4)
RXPB4 (40, AF4)
TXPB3 (39, AF4)
USART6RXPA5 (15, AF5)
TXPA4 (14, AF5)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPA6 (16, AF0), PB4 (40, AF0)
MOSIPA7 (17, AF0), PB5 (41, AF0)
NSSPA4 (14, AF0), PA15 (38, AF0)
SCKPA5 (15, AF0), PB3 (39, AF0)
SPI2MISOPB14 (27, AF0)
MOSIPB15 (28, AF0)
NSSPB12 (25, AF0), PB9 (46, AF5)
SCKPB10 (21, AF5), PB13 (26, AF0)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2S1CKPA5 (15, AF0), PB3 (39, AF0)
MCKPA6 (16, AF0), PB4 (40, AF0)
SDPA7 (17, AF0), PB5 (41, AF0)
WSPA4 (14, AF0), PA15 (38, AF0)
I2S2CKPB10 (21, AF5), PB13 (26, AF0)
MCKPB14 (27, AF0)
SDPB15 (28, AF0)
WSPB12 (25, AF0), PB9 (46, AF5)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPF1-OSC_OUT (6, AF1), PA9 (30, AF4), PB6 (42, AF1), PB8 (45, AF1)
SDAPF0-OSC_IN (5, AF1), PA10 (31, AF4), PB7 (43, AF1), PB9 (46, AF1)
SMBAPB5 (41, AF3)
I2C2SCLPB10 (21, AF1), PB13 (26, AF5), PA11 (32, AF5)
SDAPB11 (22, AF1), PB14 (27, AF5), PA12 (33, AF5)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CANRXPA11 (32, AF4), PB8 (45, AF4)
TXPA12 (33, AF4), PB9 (46, AF4)

HDMI-CEC — шина управления HDMI

БлокСигналВыводы
CECCECPA5 (15, AF1), PB10 (21, AF0), PB8 (45, AF0)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADCIN0PA0 (10)
IN1PA1 (11)
IN2PA2 (12)
IN3PA3 (13)
IN4PA4 (14)
IN5PA5 (15)
IN6PA6 (16)
IN7PA7 (17)
IN8PB0 (18)
IN9PB1 (19)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PA9 (30), PB9 (46)
OUT1PA4 (14)
OUT2PA5 (15)

COMP — аналоговый компаратор

БлокСигналВыводы
COMP1INMPA0 (10), PA4 (14), PA5 (15)
INPPA1 (11)
OUTPA0 (10, AF7), PA6 (16, AF7), PA11 (32, AF7)
COMP2INMPA2 (12), PA4 (14), PA5 (15)
INPPA3 (13)
OUTPA2 (12, AF7), PA7 (17, AF7), PA12 (33, AF7)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (16, AF2), PB12 (25, AF2)
CH1PA8 (29, AF2)
CH1NPA7 (17, AF2), PB13 (26, AF2)
CH2PA9 (30, AF2)
CH2NPB0 (18, AF2), PB14 (27, AF2)
CH3PA10 (31, AF2)
CH3NPB1 (19, AF2), PB15 (28, AF2)
CH4PA11 (32, AF2)
ETRPA12 (33, AF2)
TIM2CH1PA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2)
CH2PA1 (11, AF2), PB3 (39, AF2)
CH3PA2 (12, AF2), PB10 (21, AF2)
CH4PA3 (13, AF2), PB11 (22, AF2)
ETRPA0 (10, AF2), PA5 (15, AF2), PA15 (38, AF2)
TIM3CH1PA6 (16, AF1), PB4 (40, AF1)
CH2PA7 (17, AF1), PB5 (41, AF1)
CH3PB0 (18, AF1)
CH4PB1 (19, AF1)
TIM14CH1PA4 (14, AF4), PA7 (17, AF4), PB1 (19, AF0)
TIM15BKINPB12 (25, AF5), PA9 (30, AF0)
CH1PA2 (12, AF0), PB14 (27, AF1)
CH1NPA1 (11, AF5), PB15 (28, AF3)
CH2PA3 (13, AF0), PB15 (28, AF1)
TIM16BKINPB5 (41, AF2)
CH1PA6 (16, AF5), PB8 (45, AF2)
CH1NPB6 (42, AF2)
TIM17BKINPA10 (31, AF0), PB4 (40, AF5)
CH1PA7 (17, AF5), PB9 (46, AF2)
CH1NPB7 (43, AF2)

RTC — часы реального времени

БлокСигналВыводы
RTCOUT_ALARMPC13 (2)
OUT_CALIBPC13 (2)
REFINPB15 (28)
TSPC13 (2)

TSC — контроллер сенсорных кнопок

БлокСигналВыводы
TSCG1_IO1PA0 (10, AF3)
G1_IO2PA1 (11, AF3)
G1_IO3PA2 (12, AF3)
G1_IO4PA3 (13, AF3)
G2_IO1PA4 (14, AF3)
G2_IO2PA5 (15, AF3)
G2_IO3PA6 (16, AF3)
G2_IO4PA7 (17, AF3)
G3_IO2PB0 (18, AF3)
G3_IO3PB1 (19, AF3)
G3_IO4PB2 (20, AF3)
G4_IO1PA9 (30, AF3)
G4_IO2PA10 (31, AF3)
G4_IO3PA11 (32, AF3)
G4_IO4PA12 (33, AF3)
G5_IO1PB3 (39, AF3)
G5_IO2PB4 (40, AF3)
G5_IO3PB6 (42, AF3)
G5_IO4PB7 (43, AF3)
G6_IO1PB11 (22, AF3)
G6_IO2PB12 (25, AF3)
G6_IO3PB13 (26, AF3)
G6_IO4PB14 (27, AF3)
SYNCPB10 (21, AF3), PB8 (45, AF3)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGSWCLKPA14 (37, AF0)
SWDIOPA13 (34, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCOPA8 (29, AF0), PA9 (30, AF5)
OSC_INPF0-OSC_IN (5)
OSC_OUTPF1-OSC_OUT (6)
OSC32_INPC14OSC32_IN (3)
OSC32_OUTPC15OSC32_OUT (4)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPRTC_TAMP1PC13 (2)
RTC_TAMP2PA0 (10)
SYS_WKUP1PA0 (10)
SYS_WKUP2PC13 (2)
SYS_WKUP4PA2 (12)
SYS_WKUP6PB5 (41)
SYS_WKUP7PB15 (28)

Блоки без собственных выводов: HDMI_CEC (шина управления HDMI), IRTIM (формирователь ИК-сигнала), TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 48 выводов корпуса LQFP48 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ВыводИмяТипФункции
1VBATпитание—
2PC13ввод-выводRTC_OUT_ALARM, RTC_OUT_CALIB, RTC_TAMP1, RTC_TS, SYS_WKUP2
3PC14OSC32_INввод-выводRCC_OSC32_IN
4PC15OSC32_OUTввод-выводRCC_OSC32_OUT
5PF0-OSC_INввод-выводCRS_SYNC (AF0), I2C1_SDA (AF1), RCC_OSC_IN
6PF1-OSC_OUTввод-выводI2C1_SCL (AF1), RCC_OSC_OUT
7NRSTсброс—
8VSSAпитание—
9VDDAпитание—
10PA0ввод-выводADC_IN0, COMP1_INM, COMP1_OUT (AF7), RTC_TAMP2, SYS_WKUP1, TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G1_IO1 (AF3), USART2_CTS (AF1), USART4_TX (AF4)
11PA1ввод-выводADC_IN1, COMP1_INP, TIM15_CH1N (AF5), TIM2_CH2 (AF2), TSC_G1_IO2 (AF3), USART2_DE (AF1), USART2_RTS (AF1), USART4_RX (AF4)
12PA2ввод-выводADC_IN2, COMP2_INM, COMP2_OUT (AF7), SYS_WKUP4, TIM15_CH1 (AF0), TIM2_CH3 (AF2), TSC_G1_IO3 (AF3), USART2_TX (AF1)
13PA3ввод-выводADC_IN3, COMP2_INP, TIM15_CH2 (AF0), TIM2_CH4 (AF2), TSC_G1_IO4 (AF3), USART2_RX (AF1)
14PA4ввод-выводADC_IN4, COMP1_INM, COMP2_INM, DAC_OUT1, I2S1_WS (AF0), SPI1_NSS (AF0), TIM14_CH1 (AF4), TSC_G2_IO1 (AF3), USART2_CK (AF1), USART6_TX (AF5)
15PA5ввод-выводADC_IN5, CEC (AF1), COMP1_INM, COMP2_INM, DAC_OUT2, I2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), TSC_G2_IO2 (AF3), USART6_RX (AF5)
16PA6ввод-выводADC_IN6, COMP1_OUT (AF7), I2S1_MCK (AF0), SPI1_MISO (AF0), TIM16_CH1 (AF5), TIM1_BKIN (AF2), TIM3_CH1 (AF1), TSC_G2_IO3 (AF3), USART3_CTS (AF4)
17PA7ввод-выводADC_IN7, COMP2_OUT (AF7), I2S1_SD (AF0), SPI1_MOSI (AF0), TIM14_CH1 (AF4), TIM17_CH1 (AF5), TIM1_CH1N (AF2), TIM3_CH2 (AF1), TSC_G2_IO4 (AF3)
18PB0ввод-выводADC_IN8, TIM1_CH2N (AF2), TIM3_CH3 (AF1), TSC_G3_IO2 (AF3), USART3_CK (AF4)
19PB1ввод-выводADC_IN9, TIM14_CH1 (AF0), TIM1_CH3N (AF2), TIM3_CH4 (AF1), TSC_G3_IO3 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
20PB2ввод-выводTSC_G3_IO4 (AF3)
21PB10ввод-выводCEC (AF0), I2C2_SCL (AF1), I2S2_CK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF2), TSC_SYNC (AF3), USART3_TX (AF4)
22PB11ввод-выводI2C2_SDA (AF1), TIM2_CH4 (AF2), TSC_G6_IO1 (AF3), USART3_RX (AF4)
23VSSпитание—
24VDDпитание—
25PB12ввод-выводI2S2_WS (AF0), SPI2_NSS (AF0), TIM15_BKIN (AF5), TIM1_BKIN (AF2), TSC_G6_IO2 (AF3), USART3_CK (AF4)
26PB13ввод-выводI2C2_SCL (AF5), I2S2_CK (AF0), SPI2_SCK (AF0), TIM1_CH1N (AF2), TSC_G6_IO3 (AF3), USART3_CTS (AF4)
27PB14ввод-выводI2C2_SDA (AF5), I2S2_MCK (AF0), SPI2_MISO (AF0), TIM15_CH1 (AF1), TIM1_CH2N (AF2), TSC_G6_IO4 (AF3), USART3_DE (AF4), USART3_RTS (AF4)
28PB15ввод-выводI2S2_SD (AF0), RTC_REFIN, SPI2_MOSI (AF0), SYS_WKUP7, TIM15_CH1N (AF3), TIM15_CH2 (AF1), TIM1_CH3N (AF2)
29PA8ввод-выводCRS_SYNC (AF4), RCC_MCO (AF0), TIM1_CH1 (AF2), USART1_CK (AF1)
30PA9ввод-выводDAC_EXTI9, I2C1_SCL (AF4), RCC_MCO (AF5), TIM15_BKIN (AF0), TIM1_CH2 (AF2), TSC_G4_IO1 (AF3), USART1_TX (AF1)
31PA10ввод-выводI2C1_SDA (AF4), TIM17_BKIN (AF0), TIM1_CH3 (AF2), TSC_G4_IO2 (AF3), USART1_RX (AF1)
32PA11ввод-выводCAN_RX (AF4), COMP1_OUT (AF7), I2C2_SCL (AF5), TIM1_CH4 (AF2), TSC_G4_IO3 (AF3), USART1_CTS (AF1)
33PA12ввод-выводCAN_TX (AF4), COMP2_OUT (AF7), I2C2_SDA (AF5), TIM1_ETR (AF2), TSC_G4_IO4 (AF3), USART1_DE (AF1), USART1_RTS (AF1)
34PA13ввод-выводIR_OUT (AF1), SYS_SWDIO (AF0)
35VSSпитание—
36VDDIO2питание—
37PA14ввод-выводSYS_SWCLK (AF0), USART2_TX (AF1)
38PA15ввод-выводI2S1_WS (AF0), SPI1_NSS (AF0), TIM2_CH1 (AF2), TIM2_ETR (AF2), USART2_RX (AF1), USART4_DE (AF4), USART4_RTS (AF4)
39PB3ввод-выводI2S1_CK (AF0), SPI1_SCK (AF0), TIM2_CH2 (AF2), TSC_G5_IO1 (AF3), USART5_TX (AF4)
40PB4ввод-выводI2S1_MCK (AF0), SPI1_MISO (AF0), TIM17_BKIN (AF5), TIM3_CH1 (AF1), TSC_G5_IO2 (AF3), USART5_RX (AF4)
41PB5ввод-выводI2C1_SMBA (AF3), I2S1_SD (AF0), SPI1_MOSI (AF0), SYS_WKUP6, TIM16_BKIN (AF2), TIM3_CH2 (AF1), USART5_CK (AF4), USART5_DE (AF4), USART5_RTS (AF4)
42PB6ввод-выводI2C1_SCL (AF1), TIM16_CH1N (AF2), TSC_G5_IO3 (AF3), USART1_TX (AF0)
43PB7ввод-выводI2C1_SDA (AF1), TIM17_CH1N (AF2), TSC_G5_IO4 (AF3), USART1_RX (AF0), USART4_CTS (AF4)
44PF11BOOT0ввод-вывод—
45PB8ввод-выводCAN_RX (AF4), CEC (AF0), I2C1_SCL (AF1), TIM16_CH1 (AF2), TSC_SYNC (AF3)
46PB9ввод-выводCAN_TX (AF4), DAC_EXTI9, I2C1_SDA (AF1), I2S2_WS (AF5), IR_OUT (AF0), SPI2_NSS (AF5), TIM17_CH1 (AF2)
47VSSпитание—
48VDDпитание—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяВыводыНазначение
VBAT1резервное питание: часы реального времени и резервные регистры
VDD24, 48питание цифровой части и линий ввода-вывода
VDDA9питание аналоговой части: АЦП, ЦАП, генераторы
VDDIO236питание отдельной группы линий ввода-вывода
VSS23, 35, 47общий провод (земля)
VSSA8общий провод аналоговой части
NRST7сброс, активный уровень — низкий

Исполнения

В базе STM32CubeMX эта группа называется STM32F091C(B-C)Tx: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F091CBSTM32F091CBTx128 КБ32 КБ
STM32F091CCSTM32F091CCTx256 КБ32 КБ

Линейка STM32F0x1, семейство STM32F0, ядро Cortex-M0.

Похожие по выводам микроконтроллеры

Микроконтроллеры STM32 в корпусе LQFP48, у которых на тех же местах стоят те же выводы — не меньше чем на 90 % позиций. Сравниваются только имена выводов по базе STM32CubeMX: перед заменой проверьте по даташитам питание, выводы VCAP, допустимые напряжения и набор периферии.

МикроконтроллерЛинейкаСовпадаетОтличия
STM32F071C8, STM32F071CBSTM32F0x147 из 4844: PF11 → BOOT0
STM32F031C4, STM32F031C6STM32F0x145 из 4835: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0
STM32F051C4STM32F0x145 из 4835: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0
STM32F051C6STM32F0x145 из 4835: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0
STM32F051C8STM32F0x145 из 4835: VSS → PF6; 36: VDDIO2 → PF7; 44: PF11 → BOOT0
STM32F042C4, STM32F042C6STM32F0x248 из 48выводы совпадают полностью
STM32F072C8, STM32F072CBSTM32F0x247 из 4844: PF11 → BOOT0
STM32F098CCSTM32F0x847 из 4820: PB2 → NPOR
STM32F078CBSTM32F0x846 из 4820: PB2 → NPOR; 44: PF11 → BOOT0
STM32F030CCSTM32F0x0 Value Line45 из 481: VBAT → VDD; 36: VDDIO2 → VDD; 44: PF11 → BOOT0
STM32F070C6STM32F0x0 Value Line45 из 481: VBAT → VDD; 36: VDDIO2 → VDD; 44: PF11 → BOOT0
STM32F070CBSTM32F0x0 Value Line45 из 481: VBAT → VDD; 36: VDDIO2 → VDD; 44: PF11 → BOOT0

Частые вопросы

На каких выводах USART1 у STM32F091CB?

В корпусе LQFP48 сигнал USART1_TX выведен на PA9 (вывод 30, AF1) или PB6 (вывод 42, AF0), USART1_RX — на PA10 (вывод 31, AF1) или PB7 (вывод 43, AF0).

Где у STM32F091CB выводы SWD для программатора?

SWDIO — PA13 (вывод 34, AF0), SWCLK — PA14 (вывод 37, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F091CB?

I2C1_SCL — PF1-OSC_OUT (вывод 6, AF1) или PA9 (вывод 30, AF4) или PB6 (вывод 42, AF1) или PB8 (вывод 45, AF1), I2C1_SDA — PF0-OSC_IN (вывод 5, AF1) или PA10 (вывод 31, AF4) или PB7 (вывод 43, AF1) или PB9 (вывод 46, AF1).

Сколько выводов ввода-вывода у STM32F091CB в корпусе LQFP48?

38 из 48. Ещё 9 выводов заняты питанием и землёй, остальные 1 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F091CB и STM32F091CC?

Объёмом памяти: STM32F091CB — 128 КБ флеш-памяти и 32 КБ ОЗУ, STM32F091CC — 256 КБ флеш-памяти и 32 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F091CB?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
