STM32F103T4 и STM32F103T6 в корпусе VFQFPN36: распиновка

STM32F103T4 и STM32F103T6 — микроконтроллеры STM32F1 на ядре Cortex-M3 с частотой до 72 МГц: 16 и 32 КБ флеш-памяти и 6 и 10 КБ ОЗУ. Корпус VFQFPN36 — 36 выводов, из них 26 линий ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено 5 октября 2026 г.данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание

Схема корпуса
Периферия и её выводы
Таблица выводов
Питание, сброс и загрузка
Исполнения
Похожие по выводам
Частые вопросы

Ядро: Cortex-M3
Частота ядра: до 72 МГц
Флеш-память: 16 и 32 КБ
ОЗУ: 6 и 10 КБ
Корпус: VFQFPN36, 36 выводов
Линий ввода-вывода: 26
Напряжение питания: 2…3,6 В
Рабочая температура: −40…+85 °C, зависит от исполнения

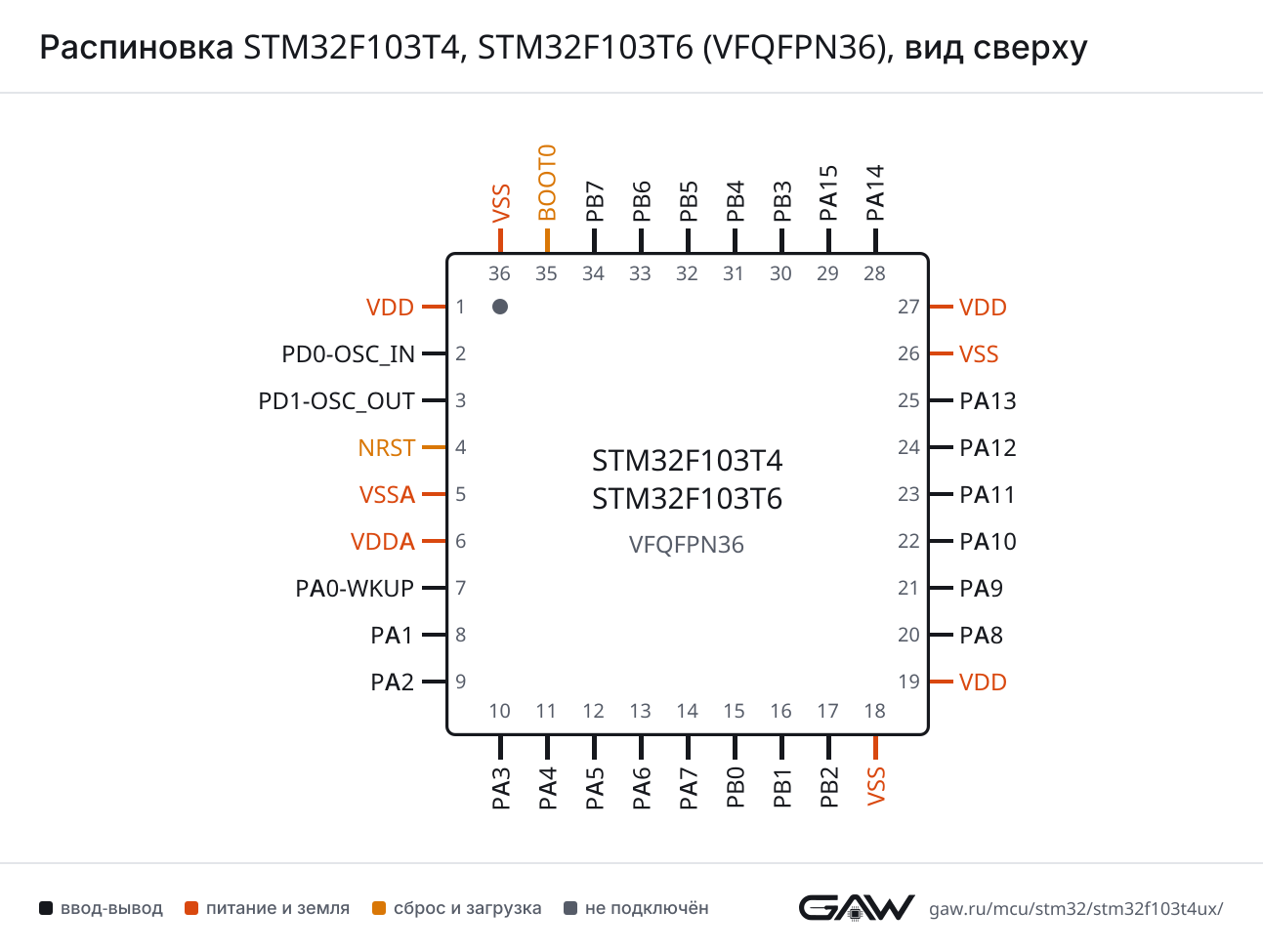

Схема корпуса VFQFPN36

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

ввод-вывод
питание и земля
сброс и выбор загрузки
не подключён
выбранная периферия

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер вывода. Пометка «ремап» означает, что сигнал попадает на этот вывод только после переназначения (remap) в регистрах AFIO; сигналы без пометки доступны на выводе сразу.

USART — синхронно-асинхронный приёмопередатчик

Блок	Сигнал	Выводы
USART1	CK	PA8 (20)
	CTS	PA11 (23)
	RTS	PA12 (24)
	RX	PA10 (22), PB7 (34, ремап)
	TX	PA9 (21), PB6 (33, ремап)
USART2	CK	PA4 (11)
	CTS	PA0-WKUP (7)
	RTS	PA1 (8)
	RX	PA3 (10)
	TX	PA2 (9)

SPI — последовательный интерфейс SPI

Блок	Сигнал	Выводы
SPI1	MISO	PA6 (13), PB4 (31, ремап)
	MOSI	PA7 (14), PB5 (32, ремап)
	NSS	PA4 (11), PA15 (29, ремап)
	SCK	PA5 (12), PB3 (30, ремап)

I²C — шина I²C

Блок	Сигнал	Выводы
I2C1	SCL	PB6 (33)
	SDA	PB7 (34)
	SMBA	PB5 (32)

CAN — контроллер CAN (bxCAN)

Блок	Сигнал	Выводы
CAN	RX	PA11 (23)
	TX	PA12 (24)

USB — USB Full Speed, устройство

Блок	Сигнал	Выводы
USB	DM	PA11 (23)
	DP	PA12 (24)

ADC — аналого-цифровой преобразователь

Блок	Сигнал	Выводы
ADC1	EXTI11	PA11 (23)
	EXTI15	PA15 (29)
	IN0	PA0-WKUP (7)
	IN1	PA1 (8)
	IN2	PA2 (9)
	IN3	PA3 (10)
	IN4	PA4 (11)
	IN5	PA5 (12)
	IN6	PA6 (13)
	IN7	PA7 (14)
	IN8	PB0 (15)
	IN9	PB1 (16)
ADC2	EXTI11	PA11 (23)
	EXTI15	PA15 (29)
	IN0	PA0-WKUP (7)
	IN1	PA1 (8)
	IN2	PA2 (9)
	IN3	PA3 (10)
	IN4	PA4 (11)
	IN5	PA5 (12)
	IN6	PA6 (13)
	IN7	PA7 (14)
	IN8	PB0 (15)
	IN9	PB1 (16)

TIM — таймер

Блок	Сигнал	Выводы
TIM1	BKIN	PA6 (13, ремап)
	CH1	PA8 (20)
	CH1N	PA7 (14, ремап)
	CH2	PA9 (21)
	CH2N	PB0 (15, ремап)
	CH3	PA10 (22)
	CH3N	PB1 (16, ремап)
	CH4	PA11 (23)
	ETR	PA12 (24)
TIM2	CH1	PA0-WKUP (7), PA15 (29, ремап)
	CH2	PA1 (8), PB3 (30, ремап)
	CH3	PA2 (9)
	CH4	PA3 (10)
	ETR	PA0-WKUP (7), PA15 (29, ремап)
TIM3	CH1	PA6 (13), PB4 (31, ремап)
	CH2	PA7 (14), PB5 (32, ремап)
	CH3	PB0 (15)
	CH4	PB1 (16)

SWD и JTAG — отладочный интерфейс

Блок	Сигнал	Выводы
DEBUG	JTCK-SWCLK	PA14 (28)
	JTDI	PA15 (29)
	JTDO-TRACESWO	PB3 (30)
	JTMS-SWDIO	PA13 (25)
	NJTRST	PB4 (31)

Тактирование — входы кварца и выходы тактовых сигналов

Блок	Сигнал	Выводы
RCC	MCO	PA8 (20)
	OSC_IN	PD0-OSC_IN (2)
	OSC_OUT	PD1-OSC_OUT (3)

Пробуждение — выводы пробуждения и защиты от вскрытия

Блок	Сигнал	Выводы
WKUP	SYS_WKUP	PA0-WKUP (7)

Блоки без собственных выводов: RTC (часы реального времени), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC).

Таблица выводов

Все 36 выводов корпуса VFQFPN36 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

Вывод	Имя	Тип	Функции
1	VDD	питание	—
2	PD0-OSC_IN	ввод-вывод	RCC_OSC_IN
3	PD1-OSC_OUT	ввод-вывод	RCC_OSC_OUT
4	NRST	сброс	—
5	VSSA	питание	—
6	VDDA	питание	—
7	PA0-WKUP	ввод-вывод	ADC1_IN0, ADC2_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, USART2_CTS
8	PA1	ввод-вывод	ADC1_IN1, ADC2_IN1, TIM2_CH2, USART2_RTS
9	PA2	ввод-вывод	ADC1_IN2, ADC2_IN2, TIM2_CH3, USART2_TX
10	PA3	ввод-вывод	ADC1_IN3, ADC2_IN3, TIM2_CH4, USART2_RX
11	PA4	ввод-вывод	ADC1_IN4, ADC2_IN4, SPI1_NSS, USART2_CK
12	PA5	ввод-вывод	ADC1_IN5, ADC2_IN5, SPI1_SCK
13	PA6	ввод-вывод	ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM1_BKIN (ремап), TIM3_CH1
14	PA7	ввод-вывод	ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM1_CH1N (ремап), TIM3_CH2
15	PB0	ввод-вывод	ADC1_IN8, ADC2_IN8, TIM1_CH2N (ремап), TIM3_CH3
16	PB1	ввод-вывод	ADC1_IN9, ADC2_IN9, TIM1_CH3N (ремап), TIM3_CH4
17	PB2	ввод-вывод	—
18	VSS	питание	—
19	VDD	питание	—
20	PA8	ввод-вывод	RCC_MCO, TIM1_CH1, USART1_CK
21	PA9	ввод-вывод	TIM1_CH2, USART1_TX
22	PA10	ввод-вывод	TIM1_CH3, USART1_RX
23	PA11	ввод-вывод	ADC1_EXTI11, ADC2_EXTI11, CAN_RX, TIM1_CH4, USART1_CTS, USB_DM
24	PA12	ввод-вывод	CAN_TX, TIM1_ETR, USART1_RTS, USB_DP
25	PA13	ввод-вывод	SYS_JTMS-SWDIO
26	VSS	питание	—
27	VDD	питание	—
28	PA14	ввод-вывод	SYS_JTCK-SWCLK
29	PA15	ввод-вывод	ADC1_EXTI15, ADC2_EXTI15, SPI1_NSS (ремап), SYS_JTDI, TIM2_CH1 (ремап), TIM2_ETR (ремап)
30	PB3	ввод-вывод	SPI1_SCK (ремап), SYS_JTDO-TRACESWO, TIM2_CH2 (ремап)
31	PB4	ввод-вывод	SPI1_MISO (ремап), SYS_NJTRST, TIM3_CH1 (ремап)
32	PB5	ввод-вывод	I2C1_SMBA, SPI1_MOSI (ремап), TIM3_CH2 (ремап)
33	PB6	ввод-вывод	I2C1_SCL, USART1_TX (ремап)
34	PB7	ввод-вывод	I2C1_SDA, USART1_RX (ремап)
35	BOOT0	загрузка	—
36	VSS	питание	—

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

Имя	Выводы	Назначение
VDD	1, 19, 27	питание цифровой части и линий ввода-вывода
VDDA	6	питание аналоговой части: АЦП, ЦАП, генераторы
VSS	18, 26, 36	общий провод (земля)
VSSA	5	общий провод аналоговой части
NRST	4	сброс, активный уровень — низкий
BOOT0	35	выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX эта группа называется STM32F103T(4-6)Ux: одна распиновка и один набор периферии, отличается только объём памяти. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

Микроконтроллер	Обозначение в STM32CubeMX	Флеш-память	ОЗУ
STM32F103T4	STM32F103T4Ux	16 КБ	6 КБ
STM32F103T6	STM32F103T6Ux	32 КБ	10 КБ

Линейка STM32F103, семейство STM32F1, ядро Cortex-M3.

Микроконтроллер	Линейка	Совпадает	Отличия
STM32F103T8, STM32F103TB	STM32F103	36 из 36	выводы совпадают полностью
STM32F101T4, STM32F101T6	STM32F101	36 из 36	выводы совпадают полностью
STM32F101T8, STM32F101TB	STM32F101	36 из 36	выводы совпадают полностью

Частые вопросы

На каких выводах USART1 у STM32F103T4?

В корпусе VFQFPN36 сигнал USART1_TX выведен на PA9 (вывод 21) или PB6 (вывод 33, после ремапа), USART1_RX — на PA10 (вывод 22) или PB7 (вывод 34, после ремапа).

Где у STM32F103T4 выводы SWD для программатора?

SWDIO — PA13 (вывод 25), SWCLK — PA14 (вывод 28). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F103T4?

I2C1_SCL — PB6 (вывод 33), I2C1_SDA — PB7 (вывод 34).

Сколько выводов ввода-вывода у STM32F103T4 в корпусе VFQFPN36?

26 из 36. Ещё 8 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Чем отличаются STM32F103T4 и STM32F103T6?

Объёмом памяти: STM32F103T4 — 16 КБ флеш-памяти и 6 КБ ОЗУ, STM32F103T6 — 32 КБ флеш-памяти и 10 КБ ОЗУ. Корпус, расположение выводов и набор периферии у них одинаковые.

Какое напряжение питания у STM32F103T4?

От 2 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.
