STM32F205RG в корпусе EWLCSP66: распиновка

STM32F205RG — микроконтроллер STM32F2 на ядре Cortex-M3 с частотой до 120 МГц: 1 МБ флеш-памяти и 128 КБ ОЗУ. Корпус EWLCSP66 — 66 шариков, из них 51 линия ввода-вывода. Ниже — схема корпуса, назначение каждого вывода и выводы всей периферии.

Обновлено данные STMicroelectronics, STM32CubeMX 6.18.0

Содержание
Ядро
Cortex-M3
Частота ядра
до 120 МГц
Флеш-память
1 МБ
ОЗУ
128 КБ
Корпус
EWLCSP66, 66 шариков
Линий ввода-вывода
51
Напряжение питания
1,8…3,6 В
Рабочая температура
−40…+105 °C, зависит от исполнения

Схема корпуса EWLCSP66

Вид сверху. Выберите периферию — её выводы подсветятся на схеме, а в списке под схемой останутся только её сигналы. Наведите курсор на вывод, чтобы увидеть все его функции.

Расположение шариков STM32F205RG в корпусе EWLCSP66, вид сверхуABCDEFGHJ123456789PA14 — шарик A1: SYS_JTCK-SWCLKPA14PA15 — шарик A2: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS, SPI1_NSS, SPI3_NSS, SYS_JTDI, TIM2_CH1, TIM2_ETRPA15PC12 — шарик A3: I2S3_SD, SDIO_CK, SPI3_MOSI, UART5_TX, USART3_CKPC12PB3 — шарик A4: I2S3_SCK, SPI1_SCK, SPI3_SCK, SYS_JTDO-SWO, TIM2_CH2PB3PB5 — шарик A5: CAN2_RX, I2C1_SMBA, I2S3_SD, SPI1_MOSI, SPI3_MOSI, TIM3_CH2, USB_OTG_HS_ULPI_D7PB5PB7 — шарик A6: I2C1_SDA, TIM4_CH2, USART1_RXPB7PB9 — шарик A7: CAN1_TX, DAC_EXTI9, I2C1_SDA, I2S2_WS, SDIO_D5, SPI2_NSS, TIM11_CH1, TIM4_CH4PB9VDD — шарик A8VDDVBAT — шарик A9VBATVSS — шарик B1VSSPA13 — шарик B2: SYS_JTMS-SWDIOPA13PC10 — шарик B3: I2S3_SCK, SDIO_D2, SPI3_SCK, UART4_TX, USART3_TXPC10PB4 — шарик B4: SPI1_MISO, SPI3_MISO, SYS_JTRST, TIM3_CH1PB4PB6 — шарик B5: CAN2_TX, I2C1_SCL, TIM4_CH1, USART1_TXPB6BOOT0 — шарик B6BOOT0PB8 — шарик B7: CAN1_RX, I2C1_SCL, SDIO_D4, TIM10_CH1, TIM4_CH3PB8PC13 — шарик B8: RTC_AF1PC13PC14-OSC32_IN — шарик B9: RCC_OSC32_INPC14PA12 — шарик C1: CAN1_TX, TIM1_ETR, USART1_RTS, USB_OTG_FS_DPPA12VCAP_2 — шарик C2VCAPPC11 — шарик C3: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SDIO_D3, SPI3_MISO, UART4_RX, USART3_RXPC11PD2 — шарик C7: SDIO_CMD, TIM3_ETR, UART5_RXPD2IRROFF — шарик C8IRROFFPC15-OSC32_OUT — шарик C9: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUTPC15PC9 — шарик D1: DAC_EXTI9, I2C3_SDA, I2S_CKIN, RCC_MCO_2, SDIO_D1, TIM3_CH4, TIM8_CH4PC9PA11 — шарик D2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX, TIM1_CH4, USART1_CTS, USB_OTG_FS_DMPA11PA10 — шарик D3: TIM1_CH3, USART1_RX, USB_OTG_FS_IDPA10PC2 — шарик D7: ADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO, USB_OTG_HS_ULPI_DIRPC2VSS — шарик D8VSSVDD — шарик D9VDDVDD — шарик E1VDDPA8 — шарик E2: I2C3_SCL, RCC_MCO_1, TIM1_CH1, USART1_CK, USB_OTG_FS_SOFPA8PA9 — шарик E3: DAC_EXTI9, I2C3_SMBA, TIM1_CH2, USART1_TX, USB_OTG_FS_VBUSPA9PA0-WKUP — шарик E7: ADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP, TIM2_CH1, TIM2_ETR, TIM5_CH1, TIM8_ETR, UART4_TX, USART2_CTSPA0NRST — шарик E8NRSTPH0-OSC_IN — шарик E9: RCC_OSC_INPH0VSS — шарик F1VSSPC7 — шарик F2: I2S3_MCK, SDIO_D7, TIM3_CH2, TIM8_CH2, USART6_RXPC7PC8 — шарик F3: SDIO_D0, TIM3_CH3, TIM8_CH3, USART6_CKPC8VREF+ — шарик F7VREF+PC1 — шарик F8: ADC1_IN11, ADC2_IN11, ADC3_IN11PC1PH1-OSC_OUT — шарик F9: RCC_OSC_OUTPH1PB15 — шарик G1: ADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD, RTC_REFIN, SPI2_MOSI, TIM12_CH2, TIM1_CH3N, TIM8_CH3N, USB_OTG_HS_DPPB15PC6 — шарик G2: I2S2_MCK, SDIO_D6, TIM3_CH1, TIM8_CH1, USART6_TXPC6PC5 — шарик G3: ADC1_IN15, ADC2_IN15PC5PA3 — шарик G7: ADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4, TIM5_CH4, TIM9_CH2, USART2_RX, USB_OTG_HS_ULPI_D0PA3PC3 — шарик G8: ADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD, SPI2_MOSI, USB_OTG_HS_ULPI_NXTPC3PC0 — шарик G9: ADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STPPC0PB14 — шарик H1: SPI2_MISO, TIM12_CH1, TIM1_CH2N, TIM8_CH2N, USART3_RTS, USB_OTG_HS_DMPB14PB13 — шарик H2: CAN2_TX, I2S2_SCK, SPI2_SCK, TIM1_CH1N, USART3_CTS, USB_OTG_HS_ULPI_D6, USB_OTG_HS_VBUSPB13PB10 — шарик H3: I2C2_SCL, I2S2_SCK, SPI2_SCK, TIM2_CH3, USART3_TX, USB_OTG_HS_ULPI_D3PB10PC4 — шарик H4: ADC1_IN14, ADC2_IN14PC4PA6 — шарик H5: ADC1_IN6, ADC2_IN6, SPI1_MISO, TIM13_CH1, TIM1_BKIN, TIM3_CH1, TIM8_BKINPA6PA5 — шарик H6: ADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK, TIM2_CH1, TIM2_ETR, TIM8_CH1N, USB_OTG_HS_ULPI_CKPA5REGOFF — шарик H7REGOFFPA1 — шарик H8: ADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2, TIM5_CH2, UART4_RX, USART2_RTSPA1VSS — шарик H9VSSPB12 — шарик J1: CAN2_RX, I2C2_SMBA, I2S2_WS, SPI2_NSS, TIM1_BKIN, USART3_CK, USB_OTG_HS_ID, USB_OTG_HS_ULPI_D5PB12PB11 — шарик J2: ADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA, TIM2_CH4, USART3_RX, USB_OTG_HS_ULPI_D4PB11VCAP_1 — шарик J3VCAPPB2 — шарик J4PB2PB1 — шарик J5: ADC1_IN9, ADC2_IN9, TIM1_CH3N, TIM3_CH4, TIM8_CH3N, USB_OTG_HS_ULPI_D2PB1PB0 — шарик J6: ADC1_IN8, ADC2_IN8, TIM1_CH2N, TIM3_CH3, TIM8_CH2N, USB_OTG_HS_ULPI_D1PB0PA7 — шарик J7: ADC1_IN7, ADC2_IN7, SPI1_MOSI, TIM14_CH1, TIM1_CH1N, TIM3_CH2, TIM8_CH1NPA7PA4 — шарик J8: ADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS, SPI1_NSS, SPI3_NSS, USART2_CK, USB_OTG_HS_SOFPA4PA2 — шарик J9: ADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3, TIM5_CH3, TIM9_CH1, USART2_TXPA2EWLCSP66, вид сверху: шарики видны сквозь корпус, A1 — влевом верхнем углу
  • ввод-вывод
  • питание и земля
  • сброс и выбор загрузки
  • не подключён
  • выбранная периферия

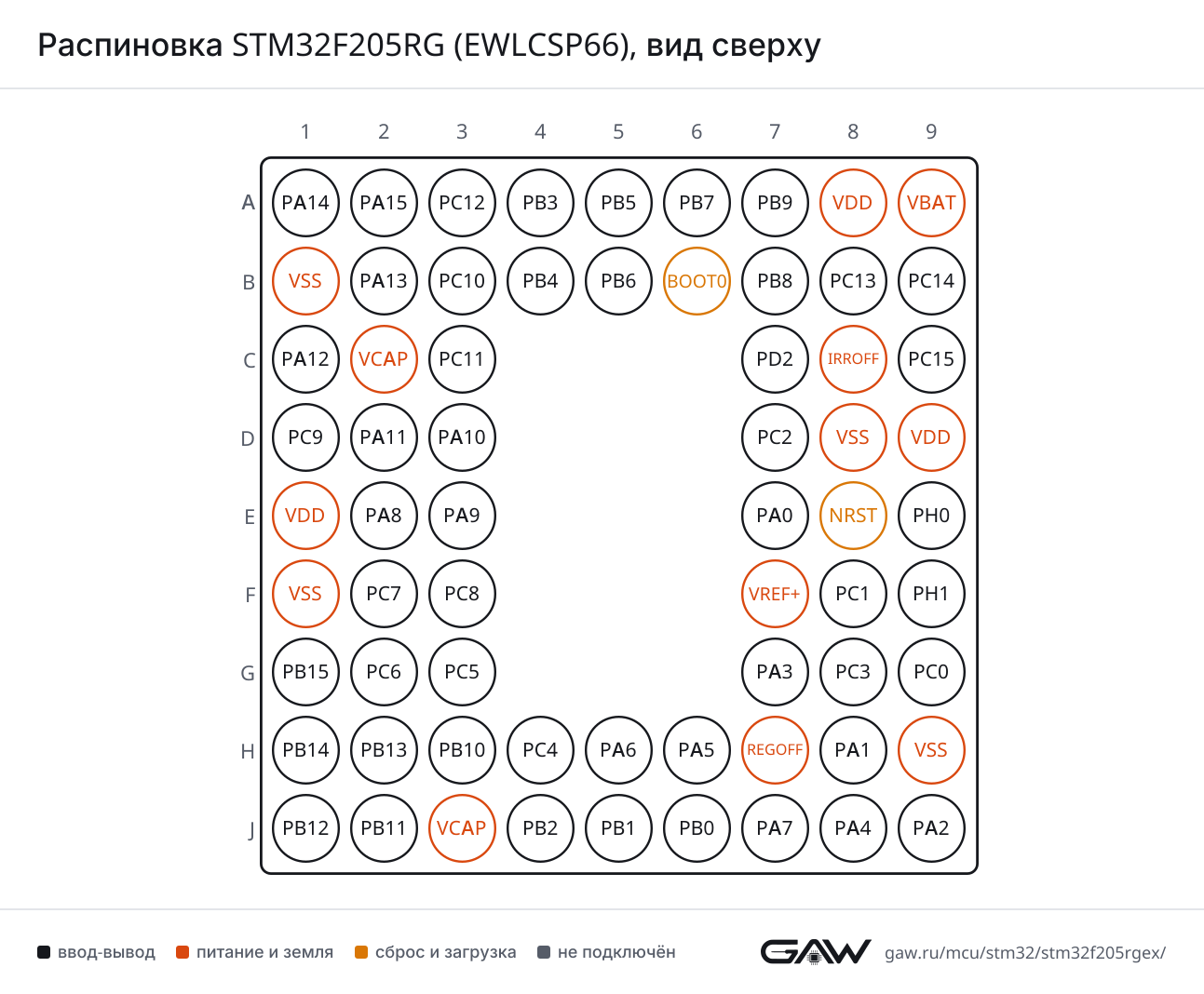

Распиновка STM32F205RG (EWLCSP66), вид сверхуРаспиновка EWLCSP66 картинкой
PNG, 1293 × 1068 — для документации и печати

Периферия и её выводы

На какие выводы выходит каждый сигнал. В скобках — номер шарика и номер альтернативной функции (AF), который записывают в регистры GPIOx_AFRL и GPIOx_AFRH. Сигналы без номера AF — аналоговые входы, генераторы, пробуждение — включаются настройкой самой периферии.

USART — синхронно-асинхронный приёмопередатчик

БлокСигналВыводы
USART1CKPA8 (E2, AF7)
CTSPA11 (D2, AF7)
RTSPA12 (C1, AF7)
RXPB7 (A6, AF7), PA10 (D3, AF7)
TXPB6 (B5, AF7), PA9 (E3, AF7)
USART2CKPA4 (J8, AF7)
CTSPA0-WKUP (E7, AF7)
RTSPA1 (H8, AF7)
RXPA3 (G7, AF7)
TXPA2 (J9, AF7)
USART3CKPC12 (A3, AF7), PB12 (J1, AF7)
CTSPB13 (H2, AF7)
RTSPB14 (H1, AF7)
RXPC11 (C3, AF7), PB11 (J2, AF7)
TXPC10 (B3, AF7), PB10 (H3, AF7)
USART6CKPC8 (F3, AF8)
RXPC7 (F2, AF8)
TXPC6 (G2, AF8)

UART — асинхронный приёмопередатчик

БлокСигналВыводы
UART4RXPC11 (C3, AF8), PA1 (H8, AF8)
TXPC10 (B3, AF8), PA0-WKUP (E7, AF8)
UART5RXPD2 (C7, AF8)
TXPC12 (A3, AF8)

SPI — последовательный интерфейс SPI

БлокСигналВыводы
SPI1MISOPB4 (B4, AF5), PA6 (H5, AF5)
MOSIPB5 (A5, AF5), PA7 (J7, AF5)
NSSPA15 (A2, AF5), PA4 (J8, AF5)
SCKPB3 (A4, AF5), PA5 (H6, AF5)
SPI2MISOPC2 (D7, AF5), PB14 (H1, AF5)
MOSIPB15 (G1, AF5), PC3 (G8, AF5)
NSSPB9 (A7, AF5), PB12 (J1, AF5)
SCKPB13 (H2, AF5), PB10 (H3, AF5)
SPI3MISOPB4 (B4, AF6), PC11 (C3, AF6)
MOSIPC12 (A3, AF6), PB5 (A5, AF6)
NSSPA15 (A2, AF6), PA4 (J8, AF6)
SCKPB3 (A4, AF6), PC10 (B3, AF6)

I²S — цифровой аудиоинтерфейс

БлокСигналВыводы
I2SCKINPC9 (D1, AF5)
I2S2MCKPC6 (G2, AF5)
SCKPB13 (H2, AF5), PB10 (H3, AF5)
SDPB15 (G1, AF5), PC3 (G8, AF5)
WSPB9 (A7, AF5), PB12 (J1, AF5)
I2S3MCKPC7 (F2, AF6)
SCKPB3 (A4, AF6), PC10 (B3, AF6)
SDPC12 (A3, AF6), PB5 (A5, AF6)
WSPA15 (A2, AF6), PA4 (J8, AF6)

I²C — шина I²C

БлокСигналВыводы
I2C1SCLPB6 (B5, AF4), PB8 (B7, AF4)
SDAPB7 (A6, AF4), PB9 (A7, AF4)
SMBAPB5 (A5, AF4)
I2C2SCLPB10 (H3, AF4)
SDAPB11 (J2, AF4)
SMBAPB12 (J1, AF4)
I2C3SCLPA8 (E2, AF4)
SDAPC9 (D1, AF4)
SMBAPA9 (E3, AF4)

CAN — контроллер CAN (bxCAN)

БлокСигналВыводы
CAN1RXPB8 (B7, AF9), PA11 (D2, AF9)
TXPB9 (A7, AF9), PA12 (C1, AF9)
CAN2RXPB5 (A5, AF9), PB12 (J1, AF9)
TXPB6 (B5, AF9), PB13 (H2, AF9)

USB OTG FS — USB On-The-Go Full Speed

БлокСигналВыводы
USB_OTG_FSDMPA11 (D2, AF10)
DPPA12 (C1, AF10)
IDPA10 (D3, AF10)
SOFPA8 (E2, AF10)
VBUSPA9 (E3)

USB OTG HS — USB On-The-Go High Speed

БлокСигналВыводы
USB_OTG_HSDMPB14 (H1, AF12)
DPPB15 (G1, AF12)
IDPB12 (J1, AF12)
SOFPA4 (J8, AF12)
ULPI_CKPA5 (H6, AF10)
ULPI_D0PA3 (G7, AF10)
ULPI_D1PB0 (J6, AF10)
ULPI_D2PB1 (J5, AF10)
ULPI_D3PB10 (H3, AF10)
ULPI_D4PB11 (J2, AF10)
ULPI_D5PB12 (J1, AF10)
ULPI_D6PB13 (H2, AF10)
ULPI_D7PB5 (A5, AF10)
ULPI_DIRPC2 (D7, AF10)
ULPI_NXTPC3 (G8, AF10)
ULPI_STPPC0 (G9, AF10)
VBUSPB13 (H2, AF12)

SDIO — интерфейс карт SD и MMC

БлокСигналВыводы
SDIOCKPC12 (A3, AF12)
CMDPD2 (C7, AF12)
D0PC8 (F3, AF12)
D1PC9 (D1, AF12)
D2PC10 (B3, AF12)
D3PC11 (C3, AF12)
D4PB8 (B7, AF12)
D5PB9 (A7, AF12)
D6PC6 (G2, AF12)
D7PC7 (F2, AF12)

ADC — аналого-цифровой преобразователь

БлокСигналВыводы
ADC1EXTI11PC11 (C3), PA11 (D2), PB11 (J2)
EXTI15PA15 (A2), PC15-OSC32_OUT (C9), PB15 (G1)
IN0PA0-WKUP (E7)
IN1PA1 (H8)
IN2PA2 (J9)
IN3PA3 (G7)
IN4PA4 (J8)
IN5PA5 (H6)
IN6PA6 (H5)
IN7PA7 (J7)
IN8PB0 (J6)
IN9PB1 (J5)
IN10PC0 (G9)
IN11PC1 (F8)
IN12PC2 (D7)
IN13PC3 (G8)
IN14PC4 (H4)
IN15PC5 (G3)
ADC2EXTI11PC11 (C3), PA11 (D2), PB11 (J2)
EXTI15PA15 (A2), PC15-OSC32_OUT (C9), PB15 (G1)
IN0PA0-WKUP (E7)
IN1PA1 (H8)
IN2PA2 (J9)
IN3PA3 (G7)
IN4PA4 (J8)
IN5PA5 (H6)
IN6PA6 (H5)
IN7PA7 (J7)
IN8PB0 (J6)
IN9PB1 (J5)
IN10PC0 (G9)
IN11PC1 (F8)
IN12PC2 (D7)
IN13PC3 (G8)
IN14PC4 (H4)
IN15PC5 (G3)
ADC3EXTI11PC11 (C3), PA11 (D2), PB11 (J2)
EXTI15PA15 (A2), PC15-OSC32_OUT (C9), PB15 (G1)
IN0PA0-WKUP (E7)
IN1PA1 (H8)
IN2PA2 (J9)
IN3PA3 (G7)
IN10PC0 (G9)
IN11PC1 (F8)
IN12PC2 (D7)
IN13PC3 (G8)

DAC — цифро-аналоговый преобразователь

БлокСигналВыводы
DACEXTI9PB9 (A7), PC9 (D1), PA9 (E3)
OUT1PA4 (J8)
OUT2PA5 (H6)

TIM — таймер

БлокСигналВыводы
TIM1BKINPA6 (H5, AF1), PB12 (J1, AF1)
CH1PA8 (E2, AF1)
CH1NPB13 (H2, AF1), PA7 (J7, AF1)
CH2PA9 (E3, AF1)
CH2NPB14 (H1, AF1), PB0 (J6, AF1)
CH3PA10 (D3, AF1)
CH3NPB15 (G1, AF1), PB1 (J5, AF1)
CH4PA11 (D2, AF1)
ETRPA12 (C1, AF1)
TIM2CH1PA15 (A2, AF1), PA0-WKUP (E7, AF1), PA5 (H6, AF1)
CH2PB3 (A4, AF1), PA1 (H8, AF1)
CH3PB10 (H3, AF1), PA2 (J9, AF1)
CH4PA3 (G7, AF1), PB11 (J2, AF1)
ETRPA15 (A2, AF1), PA0-WKUP (E7, AF1), PA5 (H6, AF1)
TIM3CH1PB4 (B4, AF2), PC6 (G2, AF2), PA6 (H5, AF2)
CH2PB5 (A5, AF2), PC7 (F2, AF2), PA7 (J7, AF2)
CH3PC8 (F3, AF2), PB0 (J6, AF2)
CH4PC9 (D1, AF2), PB1 (J5, AF2)
ETRPD2 (C7, AF2)
TIM4CH1PB6 (B5, AF2)
CH2PB7 (A6, AF2)
CH3PB8 (B7, AF2)
CH4PB9 (A7, AF2)
TIM5CH1PA0-WKUP (E7, AF2)
CH2PA1 (H8, AF2)
CH3PA2 (J9, AF2)
CH4PA3 (G7, AF2)
TIM8BKINPA6 (H5, AF3)
CH1PC6 (G2, AF3)
CH1NPA5 (H6, AF3), PA7 (J7, AF3)
CH2PC7 (F2, AF3)
CH2NPB14 (H1, AF3), PB0 (J6, AF3)
CH3PC8 (F3, AF3)
CH3NPB15 (G1, AF3), PB1 (J5, AF3)
CH4PC9 (D1, AF3)
ETRPA0-WKUP (E7, AF3)
TIM9CH1PA2 (J9, AF3)
CH2PA3 (G7, AF3)
TIM10CH1PB8 (B7, AF3)
TIM11CH1PB9 (A7, AF3)
TIM12CH1PB14 (H1, AF9)
CH2PB15 (G1, AF9)
TIM13CH1PA6 (H5, AF9)
TIM14CH1PA7 (J7, AF9)

RTC — часы реального времени

БлокСигналВыводы
RTCAF1PC13 (B8, AF0)
REFINPB15 (G1, AF0)

SWD и JTAG — отладочный интерфейс

БлокСигналВыводы
DEBUGJTCK-SWCLKPA14 (A1, AF0)
JTDIPA15 (A2, AF0)
JTDO-SWOPB3 (A4, AF0)
JTMS-SWDIOPA13 (B2, AF0)

Тактирование — входы кварца и выходы тактовых сигналов

БлокСигналВыводы
RCCMCO_1PA8 (E2, AF0)
MCO_2PC9 (D1, AF0)
OSC_INPH0-OSC_IN (E9, AF0)
OSC_OUTPH1-OSC_OUT (F9, AF0)
OSC32_INPC14-OSC32_IN (B9, AF0)
OSC32_OUTPC15-OSC32_OUT (C9, AF0)

Пробуждение — выводы пробуждения и защиты от вскрытия

БлокСигналВыводы
WKUPSYS_WKUPPA0-WKUP (E7, AF0)

Блоки без собственных выводов: TIM6 (таймер), TIM7 (таймер), IWDG (независимый сторожевой таймер), WWDG (оконный сторожевой таймер), CRC (блок расчёта CRC), RNG (генератор случайных чисел).

Таблица выводов

Все 66 шариков корпуса EWLCSP66 по порядку. В столбце «Функции» — сигналы периферии, которые можно вывести на этот вывод; обычный режим порта (вход, выход, аналоговый вход) доступен на каждой линии ввода-вывода.

ШарикИмяТипФункции
A1PA14ввод-выводSYS_JTCK-SWCLK (AF0)
A2PA15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), SYS_JTDI (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1)
A3PC12ввод-выводI2S3_SD (AF6), SDIO_CK (AF12), SPI3_MOSI (AF6), UART5_TX (AF8), USART3_CK (AF7)
A4PB3ввод-выводI2S3_SCK (AF6), SPI1_SCK (AF5), SPI3_SCK (AF6), SYS_JTDO-SWO (AF0), TIM2_CH2 (AF1)
A5PB5ввод-выводCAN2_RX (AF9), I2C1_SMBA (AF4), I2S3_SD (AF6), SPI1_MOSI (AF5), SPI3_MOSI (AF6), TIM3_CH2 (AF2), USB_OTG_HS_ULPI_D7 (AF10)
A6PB7ввод-выводI2C1_SDA (AF4), TIM4_CH2 (AF2), USART1_RX (AF7)
A7PB9ввод-выводCAN1_TX (AF9), DAC_EXTI9, I2C1_SDA (AF4), I2S2_WS (AF5), SDIO_D5 (AF12), SPI2_NSS (AF5), TIM11_CH1 (AF3), TIM4_CH4 (AF2)
A8VDDпитание—
A9VBATпитание—
B1VSSпитание—
B2PA13ввод-выводSYS_JTMS-SWDIO (AF0)
B3PC10ввод-выводI2S3_SCK (AF6), SDIO_D2 (AF12), SPI3_SCK (AF6), UART4_TX (AF8), USART3_TX (AF7)
B4PB4ввод-выводSPI1_MISO (AF5), SPI3_MISO (AF6), SYS_JTRST (AF0), TIM3_CH1 (AF2)
B5PB6ввод-выводCAN2_TX (AF9), I2C1_SCL (AF4), TIM4_CH1 (AF2), USART1_TX (AF7)
B6BOOT0загрузка—
B7PB8ввод-выводCAN1_RX (AF9), I2C1_SCL (AF4), SDIO_D4 (AF12), TIM10_CH1 (AF3), TIM4_CH3 (AF2)
B8PC13ввод-выводRTC_AF1 (AF0)
B9PC14-OSC32_INввод-выводRCC_OSC32_IN (AF0)
C1PA12ввод-выводCAN1_TX (AF9), TIM1_ETR (AF1), USART1_RTS (AF7), USB_OTG_FS_DP (AF10)
C2VCAP_2питание—
C3PC11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, SDIO_D3 (AF12), SPI3_MISO (AF6), UART4_RX (AF8), USART3_RX (AF7)
C7PD2ввод-выводSDIO_CMD (AF12), TIM3_ETR (AF2), UART5_RX (AF8)
C8IRROFFпитание—
C9PC15-OSC32_OUTввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, RCC_OSC32_OUT (AF0)
D1PC9ввод-выводDAC_EXTI9, I2C3_SDA (AF4), I2S_CKIN (AF5), RCC_MCO_2 (AF0), SDIO_D1 (AF12), TIM3_CH4 (AF2), TIM8_CH4 (AF3)
D2PA11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, CAN1_RX (AF9), TIM1_CH4 (AF1), USART1_CTS (AF7), USB_OTG_FS_DM (AF10)
D3PA10ввод-выводTIM1_CH3 (AF1), USART1_RX (AF7), USB_OTG_FS_ID (AF10)
D7PC2ввод-выводADC1_IN12, ADC2_IN12, ADC3_IN12, SPI2_MISO (AF5), USB_OTG_HS_ULPI_DIR (AF10)
D8VSSпитание—
D9VDDпитание—
E1VDDпитание—
E2PA8ввод-выводI2C3_SCL (AF4), RCC_MCO_1 (AF0), TIM1_CH1 (AF1), USART1_CK (AF7), USB_OTG_FS_SOF (AF10)
E3PA9ввод-выводDAC_EXTI9, I2C3_SMBA (AF4), TIM1_CH2 (AF1), USART1_TX (AF7), USB_OTG_FS_VBUS
E7PA0-WKUPввод-выводADC1_IN0, ADC2_IN0, ADC3_IN0, SYS_WKUP (AF0), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM5_CH1 (AF2), TIM8_ETR (AF3), UART4_TX (AF8), USART2_CTS (AF7)
E8NRSTсброс—
E9PH0-OSC_INввод-выводRCC_OSC_IN (AF0)
F1VSSпитание—
F2PC7ввод-выводI2S3_MCK (AF6), SDIO_D7 (AF12), TIM3_CH2 (AF2), TIM8_CH2 (AF3), USART6_RX (AF8)
F3PC8ввод-выводSDIO_D0 (AF12), TIM3_CH3 (AF2), TIM8_CH3 (AF3), USART6_CK (AF8)
F7VREF+питание—
F8PC1ввод-выводADC1_IN11, ADC2_IN11, ADC3_IN11
F9PH1-OSC_OUTввод-выводRCC_OSC_OUT (AF0)
G1PB15ввод-выводADC1_EXTI15, ADC2_EXTI15, ADC3_EXTI15, I2S2_SD (AF5), RTC_REFIN (AF0), SPI2_MOSI (AF5), TIM12_CH2 (AF9), TIM1_CH3N (AF1), TIM8_CH3N (AF3), USB_OTG_HS_DP (AF12)
G2PC6ввод-выводI2S2_MCK (AF5), SDIO_D6 (AF12), TIM3_CH1 (AF2), TIM8_CH1 (AF3), USART6_TX (AF8)
G3PC5ввод-выводADC1_IN15, ADC2_IN15
G7PA3ввод-выводADC1_IN3, ADC2_IN3, ADC3_IN3, TIM2_CH4 (AF1), TIM5_CH4 (AF2), TIM9_CH2 (AF3), USART2_RX (AF7), USB_OTG_HS_ULPI_D0 (AF10)
G8PC3ввод-выводADC1_IN13, ADC2_IN13, ADC3_IN13, I2S2_SD (AF5), SPI2_MOSI (AF5), USB_OTG_HS_ULPI_NXT (AF10)
G9PC0ввод-выводADC1_IN10, ADC2_IN10, ADC3_IN10, USB_OTG_HS_ULPI_STP (AF10)
H1PB14ввод-выводSPI2_MISO (AF5), TIM12_CH1 (AF9), TIM1_CH2N (AF1), TIM8_CH2N (AF3), USART3_RTS (AF7), USB_OTG_HS_DM (AF12)
H2PB13ввод-выводCAN2_TX (AF9), I2S2_SCK (AF5), SPI2_SCK (AF5), TIM1_CH1N (AF1), USART3_CTS (AF7), USB_OTG_HS_ULPI_D6 (AF10), USB_OTG_HS_VBUS (AF12)
H3PB10ввод-выводI2C2_SCL (AF4), I2S2_SCK (AF5), SPI2_SCK (AF5), TIM2_CH3 (AF1), USART3_TX (AF7), USB_OTG_HS_ULPI_D3 (AF10)
H4PC4ввод-выводADC1_IN14, ADC2_IN14
H5PA6ввод-выводADC1_IN6, ADC2_IN6, SPI1_MISO (AF5), TIM13_CH1 (AF9), TIM1_BKIN (AF1), TIM3_CH1 (AF2), TIM8_BKIN (AF3)
H6PA5ввод-выводADC1_IN5, ADC2_IN5, DAC_OUT2, SPI1_SCK (AF5), TIM2_CH1 (AF1), TIM2_ETR (AF1), TIM8_CH1N (AF3), USB_OTG_HS_ULPI_CK (AF10)
H7REGOFFпитание—
H8PA1ввод-выводADC1_IN1, ADC2_IN1, ADC3_IN1, TIM2_CH2 (AF1), TIM5_CH2 (AF2), UART4_RX (AF8), USART2_RTS (AF7)
H9VSSпитание—
J1PB12ввод-выводCAN2_RX (AF9), I2C2_SMBA (AF4), I2S2_WS (AF5), SPI2_NSS (AF5), TIM1_BKIN (AF1), USART3_CK (AF7), USB_OTG_HS_ID (AF12), USB_OTG_HS_ULPI_D5 (AF10)
J2PB11ввод-выводADC1_EXTI11, ADC2_EXTI11, ADC3_EXTI11, I2C2_SDA (AF4), TIM2_CH4 (AF1), USART3_RX (AF7), USB_OTG_HS_ULPI_D4 (AF10)
J3VCAP_1питание—
J4PB2ввод-вывод—
J5PB1ввод-выводADC1_IN9, ADC2_IN9, TIM1_CH3N (AF1), TIM3_CH4 (AF2), TIM8_CH3N (AF3), USB_OTG_HS_ULPI_D2 (AF10)
J6PB0ввод-выводADC1_IN8, ADC2_IN8, TIM1_CH2N (AF1), TIM3_CH3 (AF2), TIM8_CH2N (AF3), USB_OTG_HS_ULPI_D1 (AF10)
J7PA7ввод-выводADC1_IN7, ADC2_IN7, SPI1_MOSI (AF5), TIM14_CH1 (AF9), TIM1_CH1N (AF1), TIM3_CH2 (AF2), TIM8_CH1N (AF3)
J8PA4ввод-выводADC1_IN4, ADC2_IN4, DAC_OUT1, I2S3_WS (AF6), SPI1_NSS (AF5), SPI3_NSS (AF6), USART2_CK (AF7), USB_OTG_HS_SOF (AF12)
J9PA2ввод-выводADC1_IN2, ADC2_IN2, ADC3_IN2, TIM2_CH3 (AF1), TIM5_CH3 (AF2), TIM9_CH1 (AF3), USART2_TX (AF7)

Питание, сброс и загрузка

Выводы, которые не являются линиями ввода-вывода. Номиналы блокировочных конденсаторов и допустимые напряжения берите из даташита: они зависят от линейки и корпуса.

ИмяШарикиНазначение
IRROFFC8—
REGOFFH7—
VBATA9резервное питание: часы реального времени и резервные регистры
VCAPC2, J3вывод внутреннего стабилизатора напряжения ядра для внешнего конденсатора
VDDA8, D9, E1питание цифровой части и линий ввода-вывода
VREF+F7верхнее опорное напряжение АЦП и ЦАП
VSSB1, D8, F1, H9общий провод (земля)
NRSTE8сброс, активный уровень — низкий
BOOT0B6выбор источника загрузки при сбросе

Исполнения

В базе STM32CubeMX микроконтроллер называется STM32F205RGEx. Буква x в обозначении заменяет цифру температурного диапазона в заказном номере.

МикроконтроллерОбозначение в STM32CubeMXФлеш-памятьОЗУ
STM32F205RGSTM32F205RGEx1 МБ128 КБ

Линейка STM32F2x5, семейство STM32F2, ядро Cortex-M3.

Похожие по выводам микроконтроллеры

В базе STM32CubeMX нет других микроконтроллеров в корпусе EWLCSP66, у которых совпадает не меньше 90 % выводов.

Частые вопросы

На каких выводах USART1 у STM32F205RG?

В корпусе EWLCSP66 сигнал USART1_TX выведен на PB6 (шарик B5, AF7) или PA9 (шарик E3, AF7), USART1_RX — на PB7 (шарик A6, AF7) или PA10 (шарик D3, AF7).

Где у STM32F205RG выводы SWD для программатора?

SWDIO — PA13 (шарик B2, AF0), SWCLK — PA14 (шарик A1, AF0). Для прошивки и отладки по SWD к программатору подключают эти два сигнала и общий провод; NRST добавляют, чтобы программатор мог сбрасывать микроконтроллер.

На каких выводах I2C1 у STM32F205RG?

I2C1_SCL — PB6 (шарик B5, AF4) или PB8 (шарик B7, AF4), I2C1_SDA — PB7 (шарик A6, AF4) или PB9 (шарик A7, AF4).

Сколько выводов ввода-вывода у STM32F205RG в корпусе EWLCSP66?

51 из 66. Ещё 13 выводов заняты питанием и землёй, остальные 2 — сброс, выбор загрузки и служебные цепи.

Какое напряжение питания у STM32F205RG?

От 1,8 до 3,6 В на выводах VDD. Допустимые напряжения на остальных выводах питания и на входах смотрите в даташите.

Источник данных

Выводы, сигналы и параметры взяты из открытого набора STM32_open_pin_data компании STMicroelectronics (база STM32CubeMX 6.18.0, версия от 29 июня 2026 г.), лицензия BSD-3-Clause. Данные преобразованы в таблицы и схему корпуса; тексты и рисунки — GAW. Лицензии и источники данных. Перед разводкой платы сверяйте выводы с даташитом своего исполнения.

Нашли ошибку в данных?

Калькуляторы и статьи
